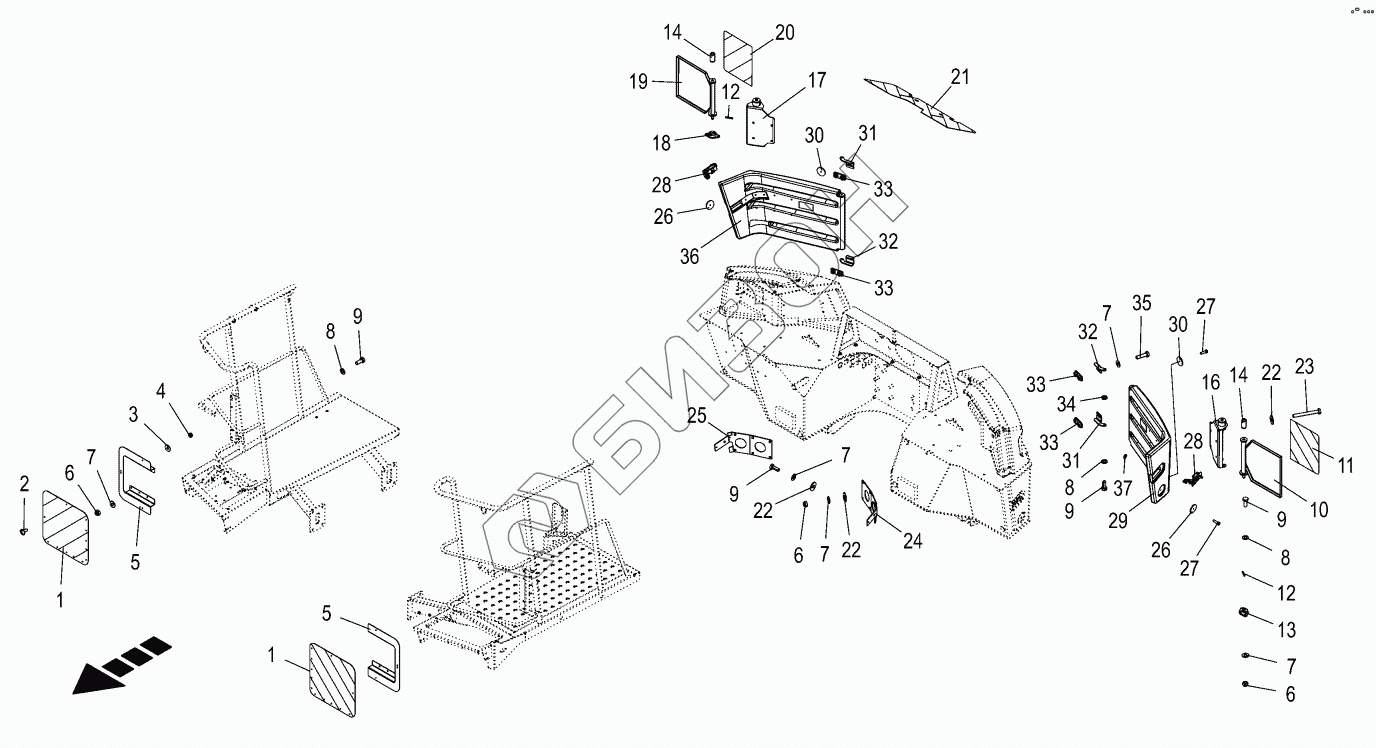

Графический каталог запасных частей к технике: KRONE BIG-X-480. Warning panel
1
1
2
3
4
5
5
6
6
6
7
7
7
7
7
8
8
8
9
9
9
9
10
11
12
12
13
14
14
16
17
18
19
20
21
22
22
22
23
24
25
26
26
27
27
28
28
29
30
30
31
31
32
32
33
33
33
33
34
35
36
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 009246850 | Warning panel |
Загрузка ...
|
|
| 2 | 009052101 | Coach bolt |
Загрузка ...
|
|
| 3 | 009103511 | Washer |
Загрузка ...
|
|
| 4 | 009087041 | Locknut |
Загрузка ...
|
|
| 5 | 204200770 | Support warning panel France |
Загрузка ...
|
|
| 6 | 009087060 | Locknut |
Загрузка ...
|
|
| 7 | 009099081 | Detent edged washer |
Загрузка ...
|
|
| 8 | 009104130 | Washer |
Загрузка ...
|
|
| 9 | 009006140 | Hex head bolt |
Загрузка ...
|
|
| 10 | 204207710 | Support |
Загрузка ...
|
|
| 11 | 270162780 | Label warning foil rep. to left TPESC |
Загрузка ...
|
|
| 12 | 009126721 | Roll pin |
Загрузка ...
|
|
| 13 | 204207700 | Screening left |
Загрузка ...
|
|
| 14 | 001435562 | Pressure spring |
Загрузка ...
|
|
| 16 | 204207651 | Bracket |
Загрузка ...
|
|
| 17 | 204207731 | Support rh. |
Загрузка ...
|
|
| 18 | 204207740 | Screening right |
Загрузка ...
|
|
| 19 | 204207750 | Holder right |
Загрузка ...
|
|
| 20 | 270162790 | Label warning foil rep. to right TPESC |
Загрузка ...
|
|
| 21 | 204207761 | Warning film |
Загрузка ...
|
|
| 22 | 009106030 | Washer |
Загрузка ...
|
|
| 23 | 009010491 | Hex head bolt |
Загрузка ...
|
|
| 24 | 204241250 | Clamping sheet left |
Загрузка ...
|
|
| 25 | 204241260 | Clamping sheet right |
Загрузка ...
|
|
| 26 | 009245361 | Side light-yellow |
Загрузка ...
|
|
| 27 | 009037450 | Allen screw |
Загрузка ...
|
|
| 28 | 270136940 | Compression lock |
Загрузка ...
|
|
| 29 | 204224650 | Plate LH |
Загрузка ...
|
|
| 30 | 009245351 | Rear reflector-red |
Загрузка ...
|
|
| 31 | 202228780 | Hinge half |
Загрузка ...
|
|
| 32 | 202228790 | Hinge half |
Загрузка ...
|
|
| 33 | 202228800 | Threaded link |
Загрузка ...
|
|
| 34 | 009085101 | Hex nut-low form |
Загрузка ...
|
|
| 35 | 009006170 | Hex head bolt |
Загрузка ...
|
|
| 36 | 204224420 | Plate RH |
Загрузка ...
|
|
| 37 | 900018670 | Washer |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
