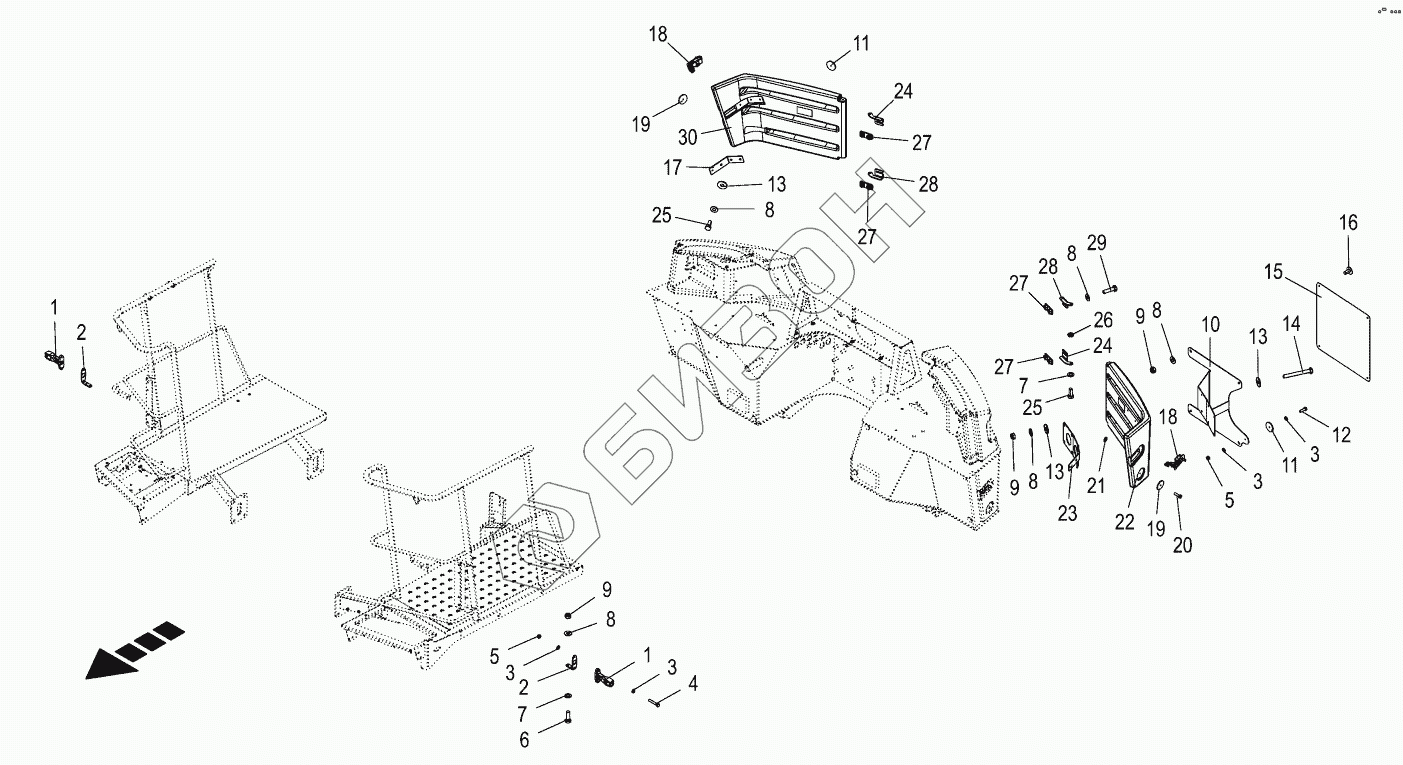

Графический каталог запасных частей к технике: KRONE BIG-X-480. Warning panel
1
1
2
2
3
3
3
3
4
5
5
6
7
7
8
8
8
8
8
9
9
9
10
11
11
12
13
13
13
14
15
16
17
18
18
19
19
20
21
22
23
24
24
25
25
26
27
27
27
27
28
28
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 200824501 | Lamp |
Загрузка ...
|
|
| 2 | 204200760 | Support limit lamp |
Загрузка ...
|
|
| 3 | 009105001 | Washer |
Загрузка ...
|
|
| 4 | 900030280 | hexagon head screw |
Загрузка ...
|
|
| 5 | 009087020 | Locknut |
Загрузка ...
|
|
| 6 | 009006160 | Hex head bolt |
Загрузка ...
|
|
| 7 | 009104130 | Washer |
Загрузка ...
|
|
| 8 | 009099081 | Detent edged washer |
Загрузка ...
|
|
| 9 | 009087060 | Locknut |
Загрузка ...
|
|
| 10 | 202283151 | Support warning foil |
Загрузка ...
|
|
| 11 | 009245351 | Rear reflector-red |
Загрузка ...
|
|
| 12 | 009002920 | Hex head bolt |
Загрузка ...
|
|
| 13 | 009106030 | Washer |
Загрузка ...
|
|
| 14 | 009010491 | Hex head bolt |
Загрузка ...
|
|
| 15 | 270121820 | Warning panel |
Загрузка ...
|
|
| 16 | 009052301 | Coach bolt |
Загрузка ...
|
|
| 17 | 202271421 | Clamping plate |
Загрузка ...
|
|
| 18 | 270136940 | Compression lock |
Загрузка ...
|
|
| 19 | 009245361 | Side light-yellow |
Загрузка ...
|
|
| 20 | 009037450 | Allen screw |
Загрузка ...
|
|
| 21 | 900018670 | Washer |
Загрузка ...
|
|
| 22 | 204224650 | Plate LH |
Загрузка ...
|
|
| 23 | 204241250 | Clamping sheet left |
Загрузка ...
|
|
| 24 | 202228780 | Hinge half |
Загрузка ...
|
|
| 25 | 009006140 | Hex head bolt |
Загрузка ...
|
|
| 26 | 009085101 | Hex nut-low form |
Загрузка ...
|
|
| 27 | 202228800 | Threaded link |
Загрузка ...
|
|
| 28 | 202228790 | Hinge half |
Загрузка ...
|
|
| 29 | 009006170 | Hex head bolt |
Загрузка ...
|
|
| 30 | 202226674 | Plate RH |
Загрузка ...
|
