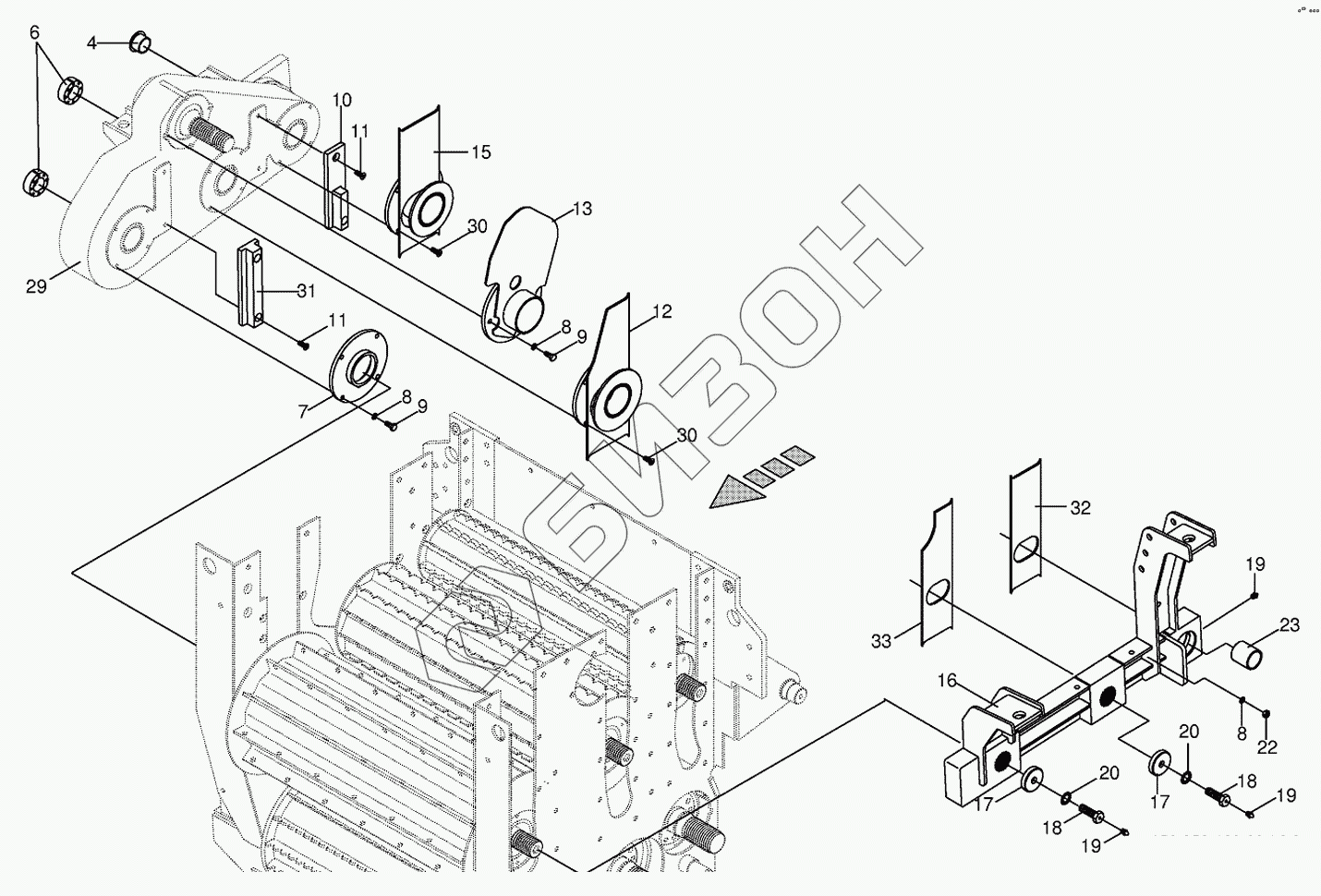

Графический каталог запасных частей к технике: KRONE BIG-X-500. Top feed roller bearing
4
6
7
8
8
8
9
9
10
11
11
12
13
15
16
17
17
18
18
19
19
19
20
20
22
23
29
30
30
31
32
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 900001440 | 900001440 | Allen screw |
Загрузка ...
|
|
| 4 | 009353300 | Collar socket |
Загрузка ...
|
|
| 6 | 009400940 | Cone-type tensioner-15 Nm |
Загрузка ...
|
|
| 7 | 002163260 | Wrapping guard-front |
Загрузка ...
|
|
| 8 | 009099081 | Detent edged washer |
Загрузка ...
|
|
| 9 | 009006140 | Hex head bolt |
Загрузка ...
|
|
| 10 | 002166020 | Slide block-back |
Загрузка ...
|
|
| 11 | 009040251 | Countersunkscrew |
Загрузка ...
|
|
| 12 | 002163241 | Wrapping guard-middle |
Загрузка ...
|
|
| 13 | 002240022 | Wrapping guard-gear-sided |
Загрузка ...
|
|
| 15 | 002163222 | Wrapping guard-back |
Загрузка ...
|
|
| 16 | 002165802 | Arm-incl. bushing |
Загрузка ...
|
|
| 17 | 002277452 | Lock collar |
Загрузка ...
|
|
| 18 | 002277443 | Hollow screw |
Загрузка ...
|
|
| 19 | 009191050 | Grease niple |
Загрузка ...
|
|
| 20 | 009099121 | Detent edged washer |
Загрузка ...
|
|
| 22 | 009082100 | Hex nut |
Загрузка ...
|
|
| 23 | 009353420 | Bearing bush |
Загрузка ...
|
|
| 29 | 002246651 | Roller gear-middle top |
Загрузка ...
|
|
| 30 | 009040241 | Countersunkscrew |
Загрузка ...
|
|
| 31 | 002166010 | Slide block-front |
Загрузка ...
|
|
| 32 | 002158591 | Slider-back left |
Загрузка ...
|
|
| 33 | 002158580 | Slider-left front |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
