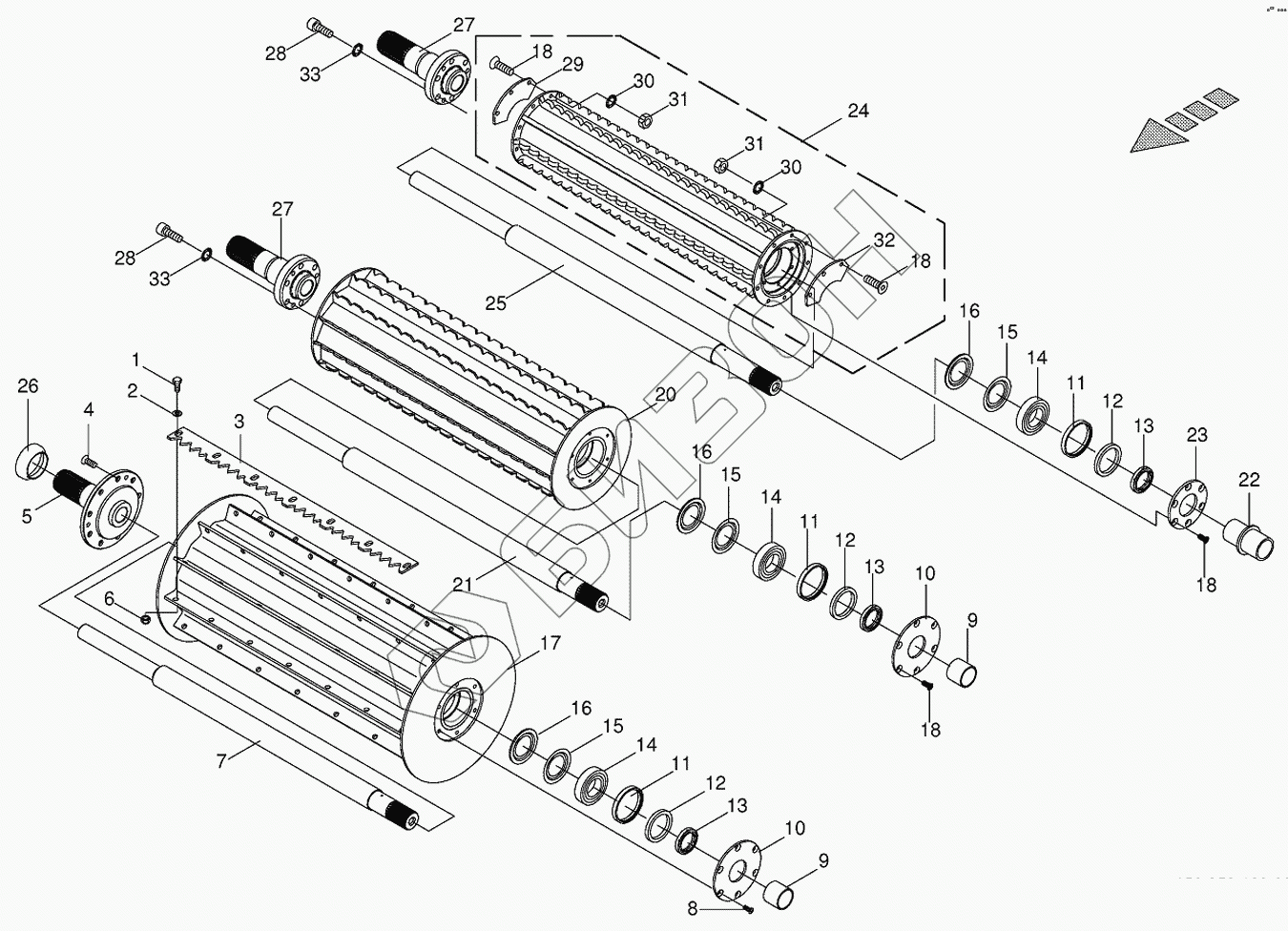

Графический каталог запасных частей к технике: KRONE BIG-X-500. Top feed rollers
1
2
3
4
5
6
7
8
9
9
10
10
11
11
11
12
12
12
13
13
13
14
14
14
15
15
15
16
16
16
17
18
18
18
18
20
21
22
23
24
25
26
27
27
28
28
29
30
30
31
31
32
33
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 009002950 | Hex head bolt-special |
Загрузка ...
|
|
| 2 | 002162840 | Washer |
Загрузка ...
|
|
| 3 | 002161981 | Serrated bar |
Загрузка ...
|
|
| 4 | 009040140 | Countersunkscrew |
Загрузка ...
|
|
| 5 | 002242425 | Drive spigot |
Загрузка ...
|
|
| 6 | 009085030 | Locknut-special |
Загрузка ...
|
|
| 7 | 002242454 | Axle for precompression roller |
Загрузка ...
|
|
| 8 | 009040381 | Countersunkscrew |
Загрузка ...
|
|
| 9 | 002242562 | Bushing |
Загрузка ...
|
|
| 10 | 002239964 | Cover disc |
Загрузка ...
|
|
| 11 | 002210031 | Spacer ring |
Загрузка ...
|
|
| 12 | 009364201 | Radial-shaft sealing ring |
Загрузка ...
|
|
| 13 | 002210021 | Spacer ring |
Загрузка ...
|
|
| 14 | 009303450 | Grooved ball bearing |
Загрузка ...
|
|
| 15 | 009370200 | Nilos-ring |
Загрузка ...
|
|
| 16 | 009370190 | Nilos-Spacer ring |
Загрузка ...
|
|
| 17 | 002161975 | Precompression roller |
Загрузка ...
|
|
| 18 | 009040241 | Countersunkscrew |
Загрузка ...
|
|
| 20 | 002161733 | Intermediate roller |
Загрузка ...
|
|
| 21 | 002242523 | Axle for intermediate roller |
Загрузка ...
|
|
| 22 | 002242641 | Bushing |
Загрузка ...
|
|
| 23 | 002242671 | Cover disc |
Загрузка ...
|
|
| 24 | 200201020 | Compression roller-cpl. |
Загрузка ...
|
|
| 25 | 002242634 | Axle |
Загрузка ...
|
|
| 26 | 002163340 | Wrapping guard |
Загрузка ...
|
|
| 27 | 002161802 | Drive spigot |
Загрузка ...
|
|
| 28 | 009031412 | Allen screw |
Загрузка ...
|
|
| 29 | 200201010 | Cover plate-right |
Загрузка ...
|
|
| 30 | 009099081 | Detent edged washer |
Загрузка ...
|
|
| 31 | 009082100 | Hex nut |
Загрузка ...
|
|
| 32 | 200207930 | Cover plate-left |
Загрузка ...
|
|
| 33 | 009099110 | Detent edged washer |
Загрузка ...
|
