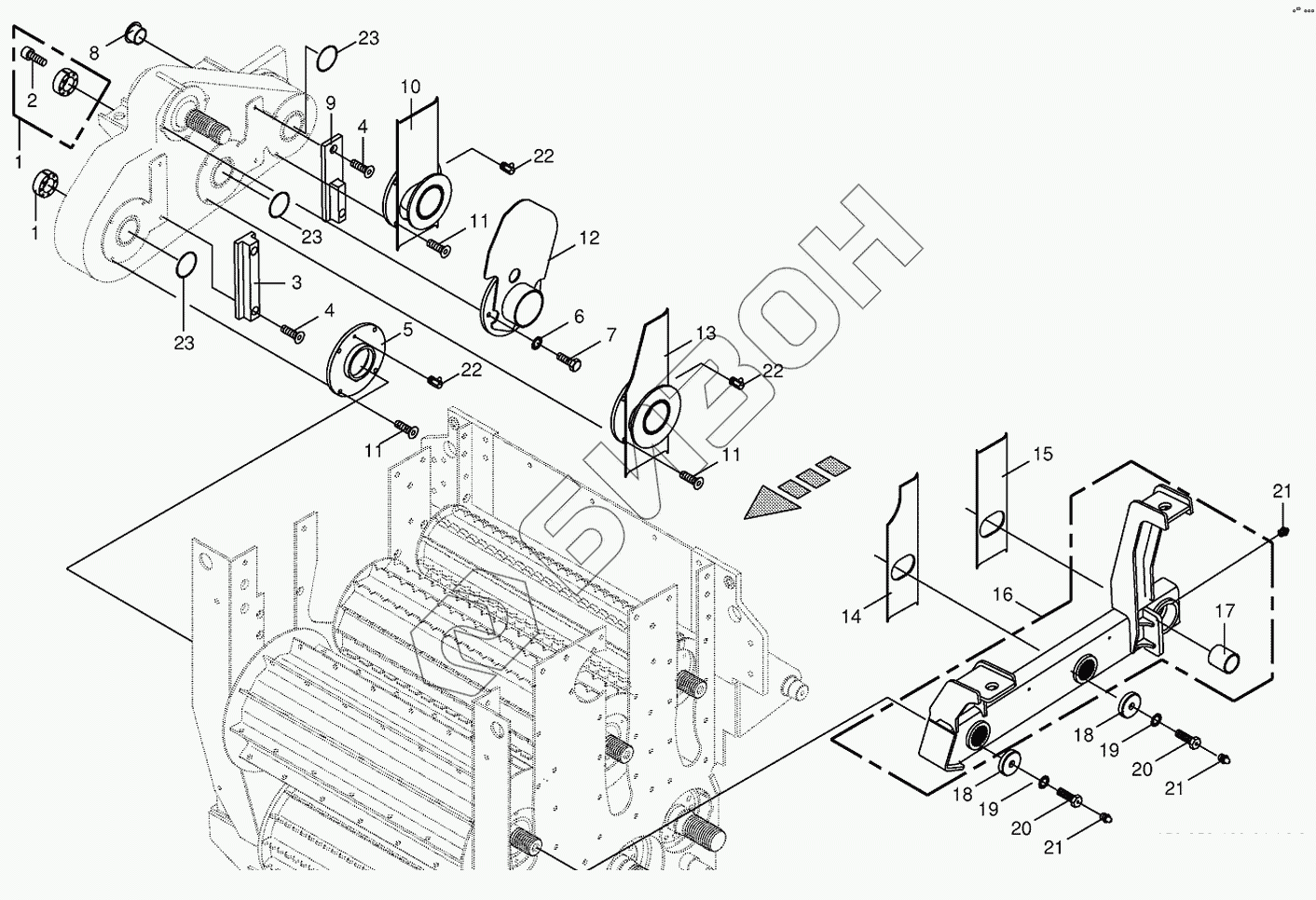

Графический каталог запасных частей к технике: KRONE BIG-X-500. Top feed roller bearing
1
1
2
3
4
4
5
6
7
8
9
10
11
11
11
12
13
14
15
16
17
18
18
19
19
20
20
21
21
21
22
22
22
23
23
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 009400940 | Cone-type tensioner-15 Nm |
Загрузка ...
|
|
| 2 | 900001440 | Allen screw |
Загрузка ...
|
|
| 3 | 002166010 | Slide block-front |
Загрузка ...
|
|
| 4 | 009040251 | Countersunkscrew |
Загрузка ...
|
|
| 5 | 200224791 | Wrapping guard-front |
Загрузка ...
|
|
| 6 | 009099081 | Detent edged washer |
Загрузка ...
|
|
| 7 | 009006140 | Hex head bolt |
Загрузка ...
|
|
| 8 | 009353300 | Collar socket |
Загрузка ...
|
|
| 9 | 002166020 | Slide block-back |
Загрузка ...
|
|
| 10 | 200227911 | Wrapping guard-back |
Загрузка ...
|
|
| 11 | 009040241 | Countersunkscrew |
Загрузка ...
|
|
| 12 | 002240022 | Wrapping guard-gear-sided |
Загрузка ...
|
|
| 13 | 200224781 | Wrapping guard-middle |
Загрузка ...
|
|
| 14 | 200224750 | Slider-left front |
Загрузка ...
|
|
| 15 | 200224770 | Slider-back left |
Загрузка ...
|
|
| 16 | 200225252 | Arm-left |
Загрузка ...
|
|
| 17 | 009353420 | Bearing bush |
Загрузка ...
|
|
| 18 | 002277452 | Lock collar |
Загрузка ...
|
|
| 19 | 009099121 | Detent edged washer |
Загрузка ...
|
|
| 20 | 002277443 | Hollow screw |
Загрузка ...
|
|
| 21 | 009191050 | Grease niple |
Загрузка ...
|
|
| 22 | 009191070 | Grease niple |
Загрузка ...
|
|
| 23 | 900005440 | Four lobe cylinder seal |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
