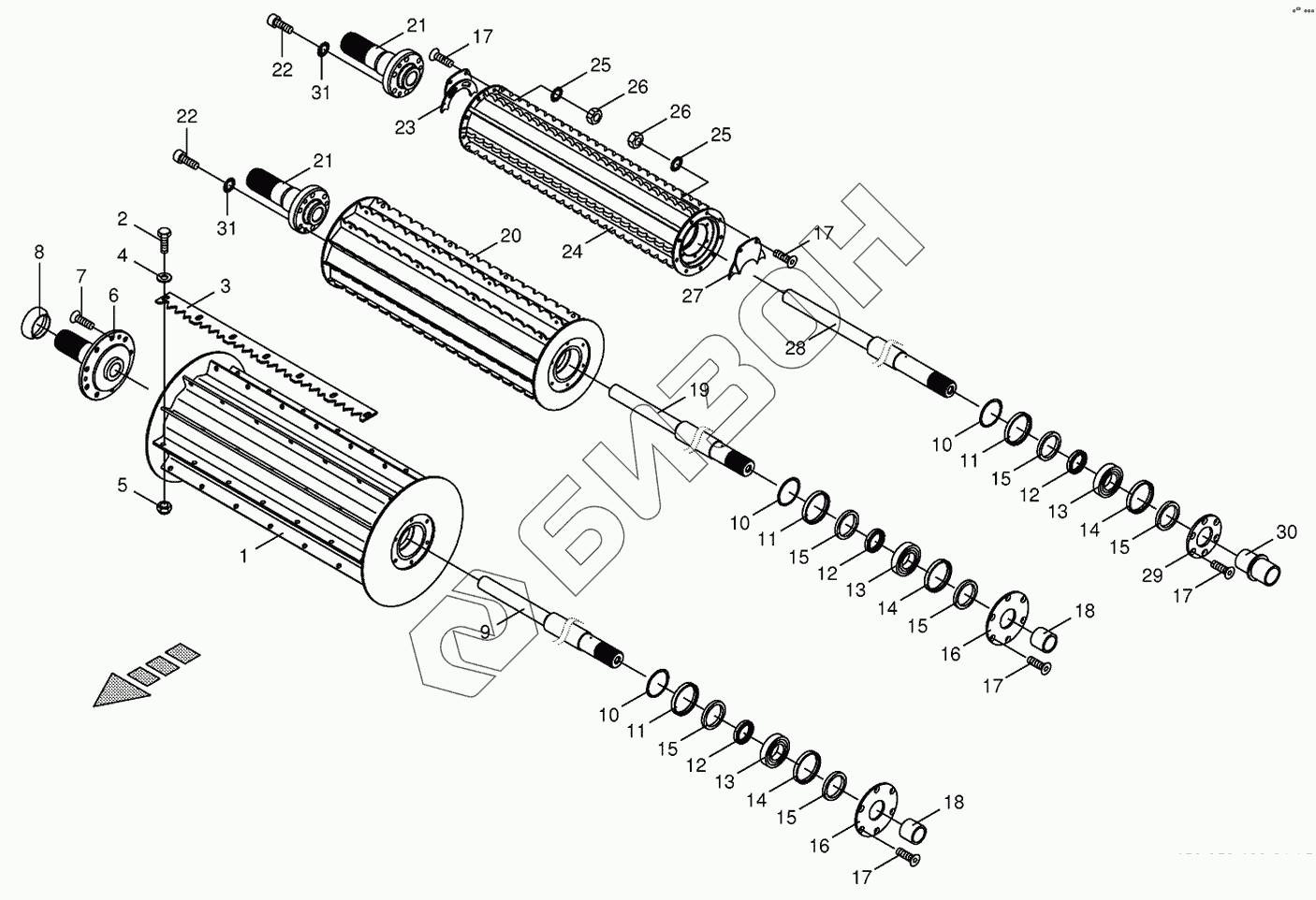

Графический каталог запасных частей к технике: KRONE BIG-X-500. Top feed rollers
1
2
3
4
5
6
7
8
9
10
10
10
11
11
11
12
12
12
13
13
13
14
14
14
15
15
15
15
15
15
16
16
17
17
17
17
17
18
18
19
20
21
21
22
22
23
24
25
25
26
26
27
28
29
30
31
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 200219990 | Precompression roller |
Загрузка ...
|
|
| 2 | 009002950 | Hex head bolt-special |
Загрузка ...
|
|
| 3 | 002161981 | Serrated bar |
Загрузка ...
|
|
| 4 | 002162840 | Washer |
Загрузка ...
|
|
| 5 | 009085030 | Locknut-special |
Загрузка ...
|
|
| 6 | 200220150 | Drive spigot |
Загрузка ...
|
|
| 7 | 009040140 | Countersunkscrew |
Загрузка ...
|
|
| 8 | 002163340 | Wrapping guard |
Загрузка ...
|
|
| 9 | 200220280 | Axle for precompression roller |
Загрузка ...
|
|
| 10 | 009109690 | Shim ring |
Загрузка ...
|
|
| 11 | 200220270 | Spacer ring-outside |
Загрузка ...
|
|
| 12 | 200220240 | Spacer ring-inside |
Загрузка ...
|
|
| 13 | 009319150 | Pendular roller bearing |
Загрузка ...
|
|
| 14 | 002210031 | Spacer ring |
Загрузка ...
|
|
| 15 | 009364201 | Radial-shaft sealing ring |
Загрузка ...
|
|
| 16 | 200220250 | Cover disc |
Загрузка ...
|
|
| 17 | 009040241 | Countersunkscrew |
Загрузка ...
|
|
| 18 | 200220260 | Bushing |
Загрузка ...
|
|
| 19 | 200224010 | Axle |
Загрузка ...
|
|
| 20 | 200223800 | Intermediate roller |
Загрузка ...
|
|
| 21 | 200218090 | Drive spigot |
Загрузка ...
|
|
| 22 | 009031412 | Allen screw |
Загрузка ...
|
|
| 23 | 200232620 | Stripper-right |
Загрузка ...
|
|
| 24 | 200223040 | Compression roller |
Загрузка ...
|
|
| 25 | 009099081 | Detent edged washer |
Загрузка ...
|
|
| 26 | 009082100 | Hex nut |
Загрузка ...
|
|
| 27 | 200232650 | Stripper-left |
Загрузка ...
|
|
| 28 | 200223020 | Axle |
Загрузка ...
|
|
| 29 | 200223010 | Cover disc |
Загрузка ...
|
|
| 30 | 200223030 | Bushing |
Загрузка ...
|
|
| 31 | 009099110 | Detent edged washer |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
