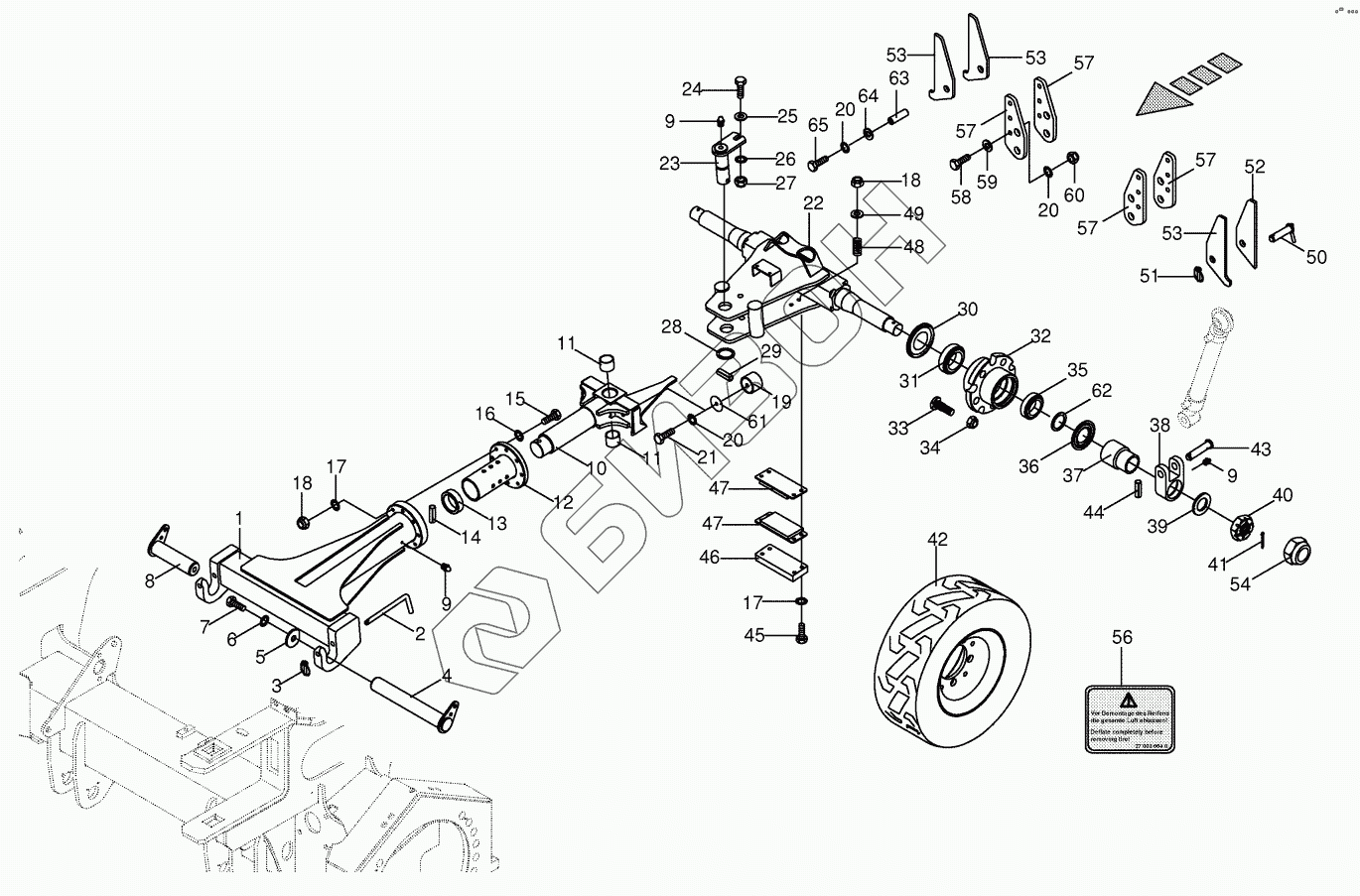

Графический каталог запасных частей к технике: KRONE BiG X 500. Additional axis
27 003 604 0
27 003 605 0
00 953 328 0
1
2
3
4
5
6
7
8
9
9
9
10
11
11
12
13
14
15
16
17
17
18
18
19
20
20
20
21
22
23
24
25
26
27
28
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
47
48
49
50
51
52
53
53
53
54
56
57
57
57
57
58
59
60
61
62
63
64
65
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 27 003 604 0 | 27 003 604 0 | Rim |
Загрузка ...
|
|
| 27 003 605 0 | 27 003 605 0 | Tyre |
Загрузка ...
|
|
| 00 953 328 0 | 00 953 328 0 | Hose |
Загрузка ...
|
|
| 1 | 20 221 132 0 | Additional axle front -front |
Загрузка ...
|
|
| 2 | 20 024 301 0 | Pin |
Загрузка ...
|
|
| 3 | 00 917 004 1 | Linch pin |
Загрузка ...
|
|
| 4 | 20 024 298 0 | Pin -back left |
Загрузка ...
|
|
| 5 | 20 024 302 0 | Lock washer |
Загрузка ...
|
|
| 6 | 00 909 912 1 | Detent edged washer |
Загрузка ...
|
|
| 7 | 00 900 335 1 | Hex head bolt |
Загрузка ...
|
|
| 8 | 20 024 300 0 | Pin -back right |
Загрузка ...
|
|
| 9 | 00 919 105 0 | Grease niple |
Загрузка ...
|
|
| 10 | 20 024 309 1 | Drawbar eye |
Загрузка ...
|
|
| 11 | 00 934 925 0 | Bearing bush |
Загрузка ...
|
|
| 12 | 20 024 306 1 | Connection piece |
Загрузка ...
|
|
| 13 | 20 024 303 0 | Limit stop |
Загрузка ...
|
|
| 14 | 00 912 719 2 | Roll pin |
Загрузка ...
|
|
| 15 | 00 900 214 0 | Hex head bolt |
Загрузка ...
|
|
| 16 | 00 909 903 0 | Detent edged washer |
Загрузка ...
|
|
| 17 | 00 909 908 1 | Detent edged washer |
Загрузка ...
|
|
| 18 | 00 908 706 0 | Locknut |
Загрузка ...
|
|
| 19 | 27 008 475 0 | Rubber pad |
Загрузка ...
|
|
| 20 | 00 909 909 1 | Detent edged washer |
Загрузка ...
|
|
| 21 | 00 900 636 0 | Hex head bolt |
Загрузка ...
|
|
| 22 | 20 024 315 0 | Additional axis -back |
Загрузка ...
|
|
| 23 | 20 024 290 1 | Pin |
Загрузка ...
|
|
| 24 | 00 900 657 0 | Hex head bolt |
Загрузка ...
|
|
| 25 | 00 910 506 1 | Washer |
Загрузка ...
|
|
| 26 | 00 909 910 1 | Detent edged washer |
Загрузка ...
|
|
| 27 | 00 908 701 0 | Locknut |
Загрузка ...
|
|
| 28 | 00 911 136 1 | Shim ring |
Загрузка ...
|
|
| 28 | 00 911 134 0 | Shim ring |
Загрузка ...
|
|
| 29 | 00 912 716 2 | Roll pin |
Загрузка ...
|
|
| 30 | 90 000 476 0 | Nilos-ring |
Загрузка ...
|
|
| 31 | 00 932 166 0 | Taper roller bearing |
Загрузка ...
|
|
| 32 | 20 024 288 0 | Hub f. axle |
Загрузка ...
|
|
| 33 | 90 002 165 0 | Bolt |
Загрузка ...
|
|
| 34 | 00 910 225 0 | Nut |
Загрузка ...
|
|
| 35 | 00 932 154 0 | Taper roller bearing |
Загрузка ...
|
|
| 36 | 90 000 475 0 | Nilos-ring |
Загрузка ...
|
|
| 37 | 20 024 287 0 | Spacer bushing |
Загрузка ...
|
|
| 38 | 20 024 286 1 | Cylinder mounting |
Загрузка ...
|
|
| 39 | 00 910 518 1 | Washer |
Загрузка ...
|
|
| 40 | 00 908 943 1 | Castellated nut |
Загрузка ...
|
|
| 41 | 00 912 093 1 | Cotter pin |
Загрузка ...
|
|
| 42 | 27 003 482 0 | Wheel -cpl. |
Загрузка ...
|
|
| 43 | 20 024 291 1 | Pin with head |
Загрузка ...
|
|
| 44 | 00 912 641 2 | Roll pin |
Загрузка ...
|
|
| 45 | 00 901 054 2 | Hex head bolt |
Загрузка ...
|
|
| 46 | 20 024 410 0 | Plate |
Загрузка ...
|
|
| 47 | 20 070 703 0 | Brake lining |
Загрузка ...
|
|
| 48 | 00 281 758 0 | Pressure spring |
Загрузка ...
|
|
| 49 | 00 910 603 0 | Washer |
Загрузка ...
|
|
| 50 | 20 024 296 1 | Pin |
Загрузка ...
|
|
| 51 | 00 917 006 1 | Linch pin |
Загрузка ...
|
|
| 52 | 20 024 318 0 | Cylinder support -top |
Загрузка ...
|
|
| 53 | 20 024 317 0 | Cylinder support -top |
Загрузка ...
|
|
| 54 | 00 940 414 0 | Hex. protective cap |
Загрузка ...
|
|
| 56 | 27 003 664 0 | Tag |
Загрузка ...
|
|
| 57 | 20 025 630 0 | Support |
Загрузка ...
|
|
| 58 | 00 900 638 0 | Hex head bolt |
Загрузка ...
|
|
| 59 | 00 910 414 0 | Washer |
Загрузка ...
|
|
| 60 | 00 908 758 0 | Locknut |
Загрузка ...
|
|
| 61 | 20 026 954 0 | Washer |
Загрузка ...
|
|
| 62 | 00 910 899 0 | Shim ring |
Загрузка ...
|
|
| 63 | 20 225 303 0 | Bolt cylinder additional axle |
Загрузка ...
|
|
| 64 | 90 000 121 0 | Washer |
Загрузка ...
|
|
| 65 | 00 900 632 0 | Hex head bolt |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
