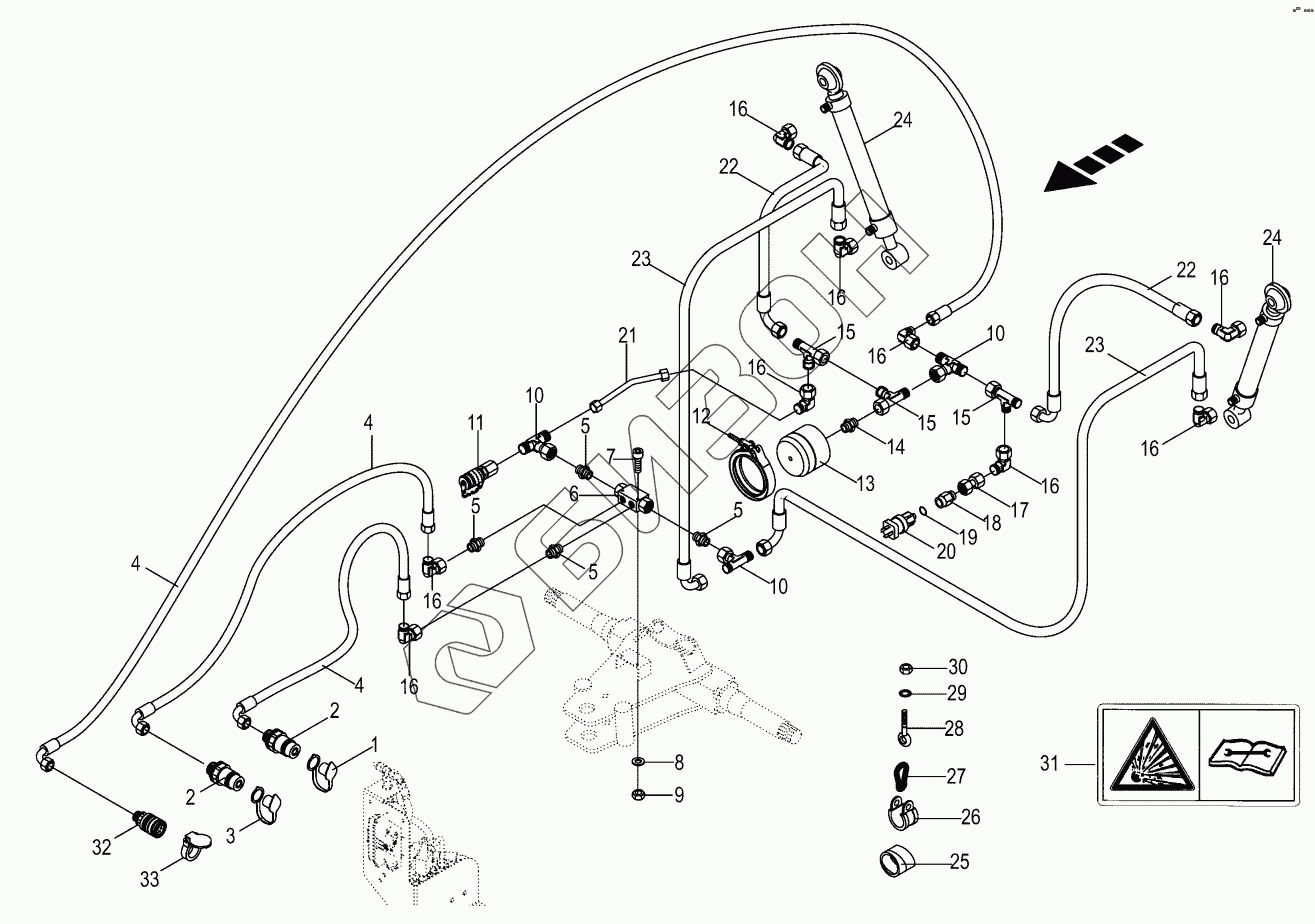

Графический каталог запасных частей к технике: KRONE BiG X 500. Hydraulics - additional axis
00 918 765 1
00 918 765 1
1
2
2
3
4
4
4
5
5
5
5
6
7
8
9
10
10
10
11
12
13
14
15
15
15
16
16
16
16
16
16
16
16
16
17
18
19
20
21
22
22
23
23
24
24
25
26
27
28
29
30
31
32
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 00 918 765 1 | 00 918 765 1 | Sealing set |
Загрузка ...
|
|
| 1 | 00 921 263 1 | Dust cap -blue |
Загрузка ...
|
|
| 2 | 00 919 322 0 | Connector plug |
Загрузка ...
|
|
| 3 | 00 921 171 1 | Dust cap -red |
Загрузка ...
|
|
| 4 | 00 920 989 0 | High pressure hose line |
Загрузка ...
|
|
| 5 | 00 919 630 0 | Male connector |
Загрузка ...
|
|
| 6 | 00 920 890 0 | Double lock-up valve unit |
Загрузка ...
|
|
| 7 | 00 903 030 1 | Allen screw |
Загрузка ...
|
|
| 8 | 00 910 500 1 | Washer |
Загрузка ...
|
|
| 9 | 00 908 207 1 | Hex nut |
Загрузка ...
|
|
| 10 | 00 921 077 1 | T connector |
Загрузка ...
|
|
| 11 | 00 920 868 0 | Connector f.mini-test equipm. |
Загрузка ...
|
|
| 12 | 00 924 030 0 | Joint bolt-hose clamp |
Загрузка ...
|
|
| 13 | 00 920 885 0 | Hydraulic - reservoir |
Загрузка ...
|
|
| 14 | 00 920 901 1 | Male connector |
Загрузка ...
|
|
| 15 | 00 921 079 1 | Adjustable L connection |
Загрузка ...
|
|
| 16 | 00 921 067 1 | Angle lug |
Загрузка ...
|
|
| 17 | 00 230 743 0 | Double nipple |
Загрузка ...
|
|
| 18 | 00 919 955 0 | Unscrewing connection |
Загрузка ...
|
|
| 19 | 00 937 717 1 | Gasket ring |
Загрузка ...
|
|
| 20 | 00 302 647 0 | Pressure sensor |
Загрузка ...
|
|
| 21 | 20 024 365 0 | Hydraulic line -incl. nozzle disc cap, cutting ring |
Загрузка ...
|
|
| 22 | 00 920 061 1 | High pressure hose line |
Загрузка ...
|
|
| 23 | 00 919 864 0 | High pressure hose line |
Загрузка ...
|
|
| 24 | 27 003 480 1 | Hydraulic cylinder |
Загрузка ...
|
|
| 25 | 00 940 478 0 | Spiral strip -Id.-no.= 1m |
Загрузка ...
|
|
| 26 | 00 924 039 0 | Tube clip w. rubber |
Загрузка ...
|
|
| 27 | 00 917 901 1 | Spring hook |
Загрузка ...
|
|
| 28 | 00 280 400 2 | Eyebolt |
Загрузка ...
|
|
| 29 | 00 909 908 1 | Detent edged washer |
Загрузка ...
|
|
| 30 | 00 908 210 0 | Hex nut |
Загрузка ...
|
|
| 31 | 00 939 529 0 | Tag |
Загрузка ...
|
|
| 32 | 00 919 323 0 | Sleeve |
Загрузка ...
|
|
| 33 | 00 916 602 0 | Cover -blue |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
