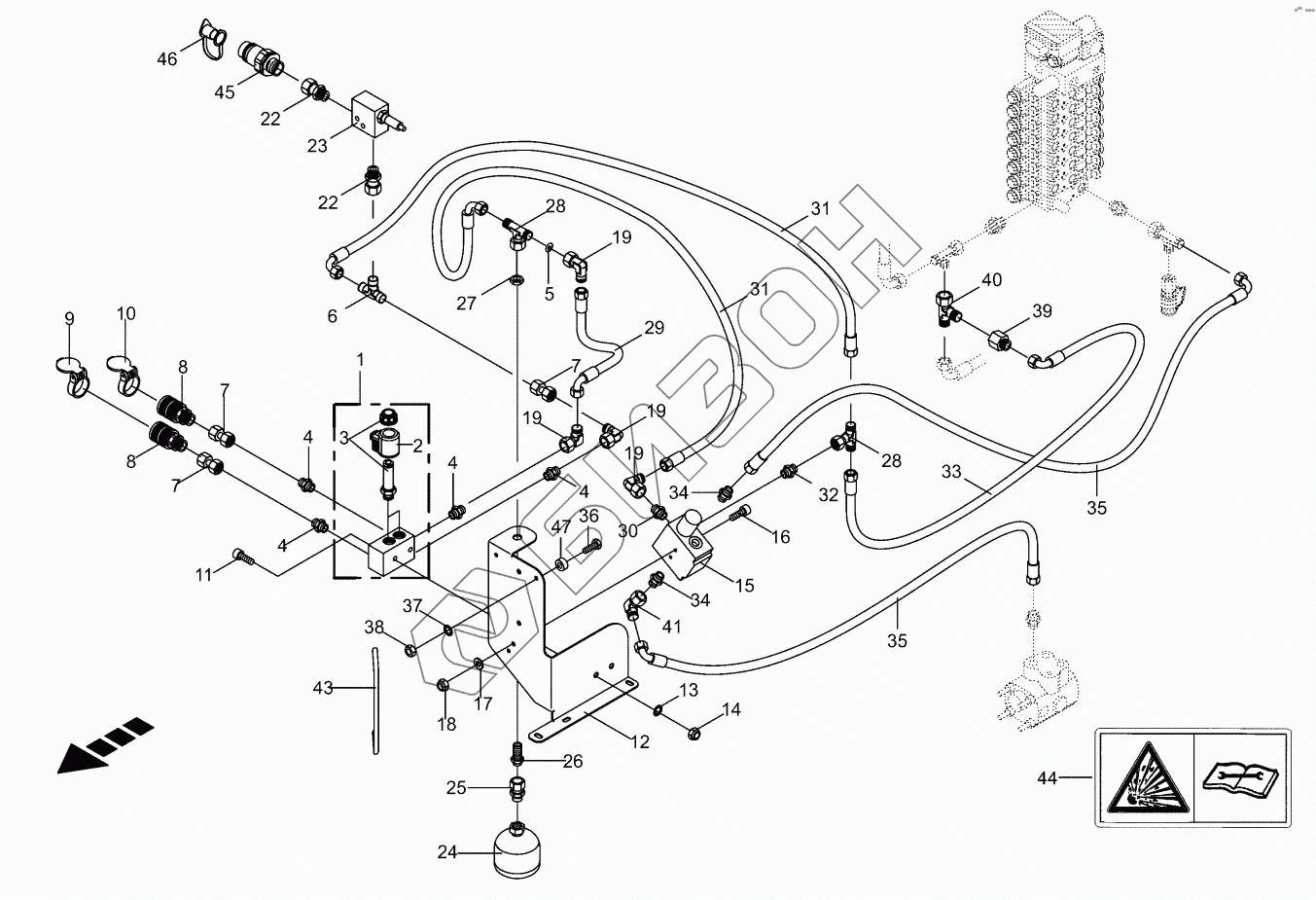

Графический каталог запасных частей к технике: KRONE BiG X 500. Hydraulic panel - additional axis
1
2
3
4
4
4
4
5
6
7
7
7
8
8
9
10
11
12
13
14
15
16
17
18
19
19
19
19
22
22
23
24
25
26
27
28
28
29
30
31
31
32
33
34
34
35
35
36
37
38
39
40
41
43
44
45
46
47
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 27 003 549 0 | Valve block |
Загрузка ...
|
|
| 2 | 00 919 239 0 | Solenoid coil |
Загрузка ...
|
|
| 3 | 27 003 572 0 | 3/2-Directional-control valve |
Загрузка ...
|
|
| 4 | 00 921 060 2 | Male connector |
Загрузка ...
|
|
| 5 | 00 919 357 0 | Throttling disc |
Загрузка ...
|
|
| 6 | 00 921 071 1 | T connector |
Загрузка ...
|
|
| 7 | 00 230 743 0 | Double nipple |
Загрузка ...
|
|
| 8 | 00 921 130 0 | Sleeve |
Загрузка ...
|
|
| 9 | 00 919 994 0 | Cover -red |
Загрузка ...
|
|
| 10 | 00 916 602 0 | Cover -blue |
Загрузка ...
|
|
| 11 | 00 903 114 2 | Allen screw |
Загрузка ...
|
|
| 12 | 20 024 359 0 | Hydraulic panel |
Загрузка ...
|
|
| 13 | 00 909 909 1 | Detent edged washer |
Загрузка ...
|
|
| 14 | 00 908 758 0 | Locknut |
Загрузка ...
|
|
| 15 | 27 003 546 0 | Storage charging valve |
Загрузка ...
|
|
| 16 | 00 903 054 0 | Allen screw |
Загрузка ...
|
|
| 17 | 00 910 411 1 | Washer |
Загрузка ...
|
|
| 18 | 00 908 704 1 | Locknut |
Загрузка ...
|
|
| 19 | 00 921 067 1 | Angle lug |
Загрузка ...
|
|
| 22 | 00 919 675 0 | Male connector |
Загрузка ...
|
|
| 23 | 27 003 545 0 | Pressure control valve |
Загрузка ...
|
|
| 24 | 00 921 150 0 | Hydraulic - reservoir |
Загрузка ...
|
|
| 25 | 00 921 093 1 | Male connector |
Загрузка ...
|
|
| 26 | 00 921 087 1 | Straight 2-way connector |
Загрузка ...
|
|
| 27 | 00 908 524 2 | Hex nut -low form |
Загрузка ...
|
|
| 28 | 00 921 077 1 | T connector |
Загрузка ...
|
|
| 29 | 00 920 972 0 | High pressure hose line |
Загрузка ...
|
|
| 30 | 00 920 901 1 | Male connector |
Загрузка ...
|
|
| 31 | 00 920 095 0 | High pressure hose line |
Загрузка ...
|
|
| 32 | 90 000 454 0 | Male connector |
Загрузка ...
|
|
| 33 | 00 920 083 0 | High pressure hose line |
Загрузка ...
|
|
| 34 | 00 921 144 0 | Male connector |
Загрузка ...
|
|
| 35 | 00 919 867 0 | High pressure hose line |
Загрузка ...
|
|
| 36 | 00 900 201 0 | Hex head bolt |
Загрузка ...
|
|
| 37 | 00 909 908 1 | Detent edged washer |
Загрузка ...
|
|
| 38 | 00 908 030 0 | Hex nut |
Загрузка ...
|
|
| 39 | 00 920 902 0 | Reducer fitting |
Загрузка ...
|
|
| 40 | 00 921 238 0 | Adjustable L connection |
Загрузка ...
|
|
| 41 | 00 921 173 0 | Angle lug |
Загрузка ...
|
|
| 43 | 00 925 111 0 | Edge protection -Id.-no.= 1m |
Загрузка ...
|
|
| 44 | 00 939 529 0 | Tag |
Загрузка ...
|
|
| 45 | 00 919 322 0 | Connector plug |
Загрузка ...
|
|
| 46 | 00 921 263 1 | Dust cap -blue |
Загрузка ...
|
|
| 47 | 00 221 167 1 | Bushing |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
