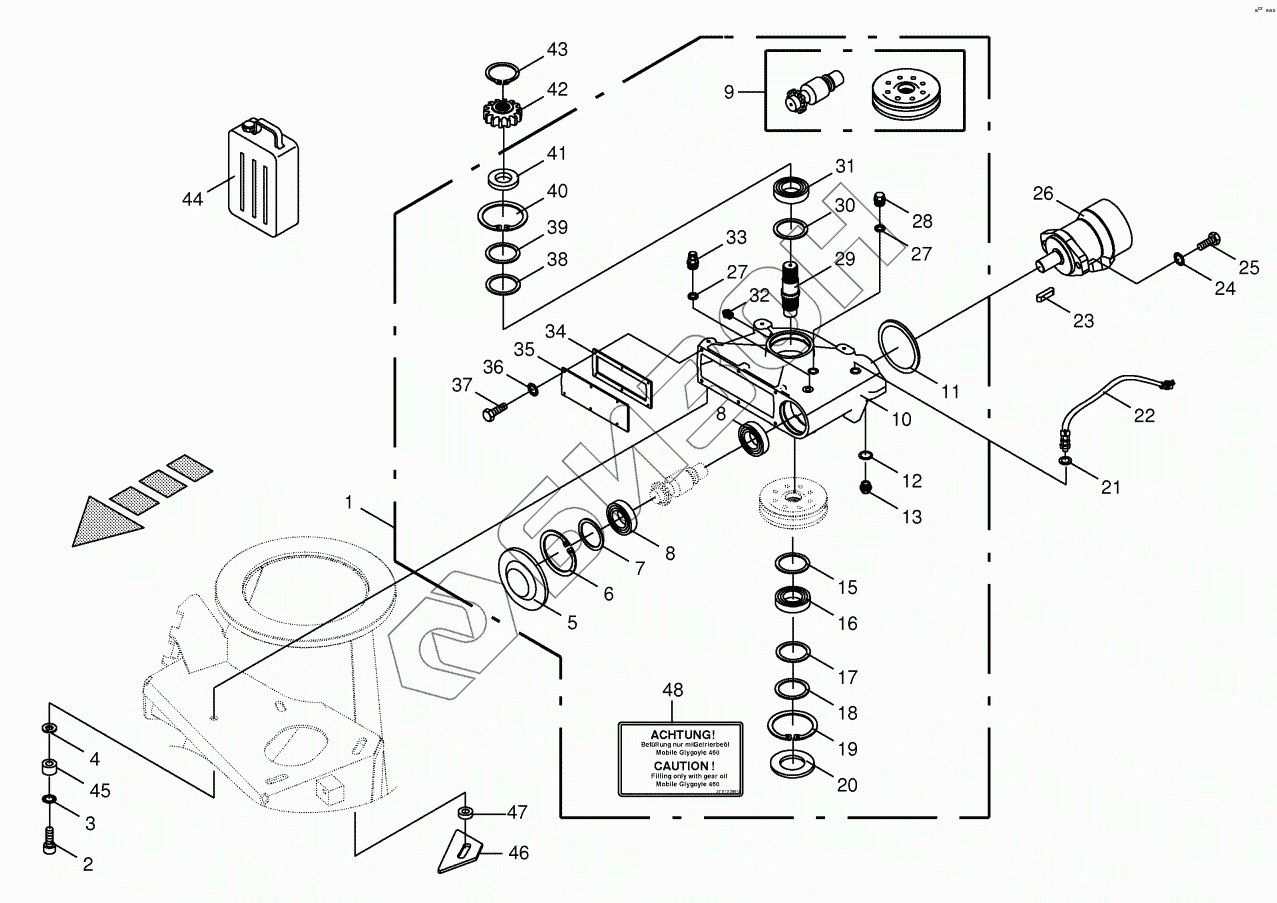

Графический каталог запасных частей к технике: KRONE BiG X 500. Auger-gearbox 875001 - 874830
00 940 317 0
1
2
3
4
5
6
7
7
7
8
8
9
10
11
12
13
15
16
17
17
17
18
19
20
21
22
23
24
25
26
27
27
28
29
30
31
32
33
34
35
36
37
38
38
38
39
40
41
42
43
44
45
46
47
48
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 00 940 317 0 | 00 940 317 0 | Sealing set |
Загрузка ...
|
|
| 1 | 20 224 787 0 | Auger gear assembled |
Загрузка ...
|
|
| 2 | 00 903 214 0 | Allen screw |
Загрузка ...
|
|
| 3 | 00 909 904 1 | Detent edged washer |
Загрузка ...
|
|
| 4 | 00 910 327 0 | Washer |
Загрузка ...
|
|
| 5 | 00 925 200 2 | Sealing cap |
Загрузка ...
|
|
| 6 | 00 911 680 0 | Circlip |
Загрузка ...
|
|
| 7 | 00 910 947 0 | Shim ring |
Загрузка ...
|
|
| 7 | 00 910 946 0 | Shim ring |
Загрузка ...
|
|
| 7 | 00 910 945 0 | Shim ring |
Загрузка ...
|
|
| 8 | 00 932 165 0 | Taper roller bearing |
Загрузка ...
|
|
| 9 | 20 225 005 0 | Wheel set worm wheel gear |
Загрузка ...
|
|
| 10 | 00 215 851 3 | Housing |
Загрузка ...
|
|
| 11 | 00 937 514 0 | O-ring |
Загрузка ...
|
|
| 12 | 00 937 716 1 | Gasket ring |
Загрузка ...
|
|
| 13 | 00 906 017 0 | Screw plug |
Загрузка ...
|
|
| 15 | 00 910 732 1 | Supporting disc |
Загрузка ...
|
|
| 16 | 00 932 163 0 | Taper roller bearing |
Загрузка ...
|
|
| 17 | 00 910 876 0 | Shim ring |
Загрузка ...
|
|
| 17 | 00 911 023 0 | Shim ring |
Загрузка ...
|
|
| 17 | 00 911 024 1 | Shim ring |
Загрузка ...
|
|
| 18 | 90 001 226 0 | Supporting disc |
Загрузка ...
|
|
| 19 | 00 911 673 0 | Circlip |
Загрузка ...
|
|
| 20 | 00 925 205 2 | Sealing cap |
Загрузка ...
|
|
| 21 | 00 937 716 1 | Gasket ring |
Загрузка ...
|
|
| 22 | 00 302 448 0 | Sensor |
Загрузка ...
|
|
| 23 | 00 915 072 1 | Fit-in key |
Загрузка ...
|
|
| 24 | 00 909 911 0 | Detent edged washer |
Загрузка ...
|
|
| 25 | 00 903 139 1 | Allen screw |
Загрузка ...
|
|
| 26 | 00 921 279 0 | Hydraulic motor |
Загрузка ...
|
|
| 27 | 00 937 727 0 | Gasket ring |
Загрузка ...
|
|
| 28 | 00 906 010 1 | Screw plug |
Загрузка ...
|
|
| 29 | 00 215 838 0 | Outlet shaft |
Загрузка ...
|
|
| 30 | 00 937 185 0 | Nilos-ring |
Загрузка ...
|
|
| 31 | 00 932 166 0 | Taper roller bearing |
Загрузка ...
|
|
| 32 | 00 919 105 0 | Grease niple |
Загрузка ...
|
|
| 33 | 00 919 811 1 | Breather |
Загрузка ...
|
|
| 34 | 00 215 844 0 | Housing gasket |
Загрузка ...
|
|
| 35 | 00 215 845 0 | Gearbox cover |
Загрузка ...
|
|
| 36 | 00 909 908 1 | Detent edged washer |
Загрузка ...
|
|
| 37 | 00 900 614 0 | Hex head bolt |
Загрузка ...
|
|
| 38 | 00 911 168 0 | Shim ring |
Загрузка ...
|
|
| 38 | 00 911 165 0 | Shim ring |
Загрузка ...
|
|
| 38 | 00 911 166 0 | Shim ring |
Загрузка ...
|
|
| 39 | 00 910 747 0 | Supporting disc |
Загрузка ...
|
|
| 40 | 00 911 686 0 | Circlip |
Загрузка ...
|
|
| 41 | 00 936 408 1 | Radial-shaft sealing ring |
Загрузка ...
|
|
| 42 | 00 215 837 1 | Pinion |
Загрузка ...
|
|
| 43 | 00 911 553 0 | Circlip |
Загрузка ...
|
|
| 44 | 27 013 308 0 | Glygoyle gear oil |
Загрузка ...
|
|
| 45 | 00 271 388 1 | Spacer bushing |
Загрузка ...
|
|
| 46 | 20 024 409 0 | Stiffener |
Загрузка ...
|
|
| 47 | 00 337 239 3 | Guide tube |
Загрузка ...
|
|
| 48 | 27 013 396 0 | Label Bef. nur m Glygoyle |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
