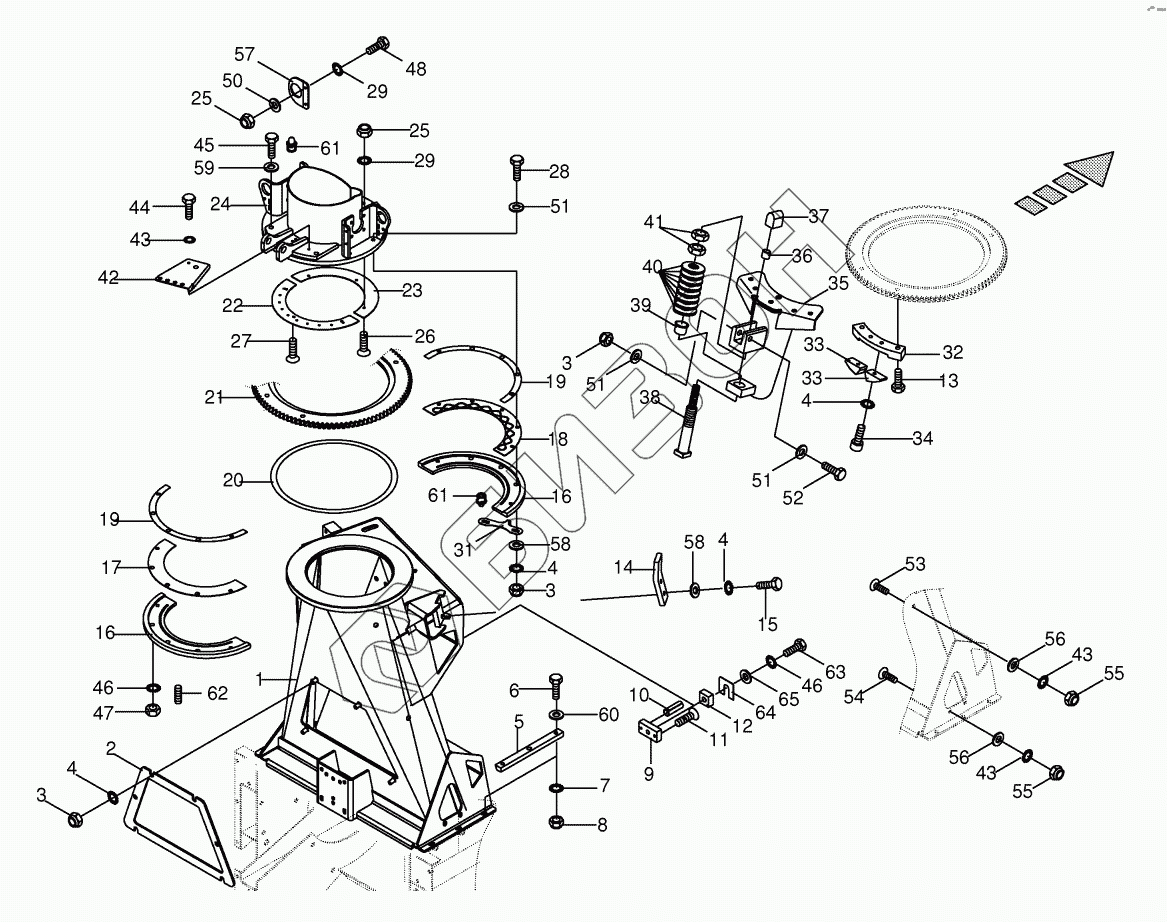

Графический каталог запасных частей к технике: KRONE BiG X 500. Duct nozzle
1
2
3
3
3
4
4
4
4
5
6
7
8
9
10
11
12
13
14
15
16
16
17
18
19
19
19
19
19
19
20
20
20
21
22
23
24
25
25
26
27
28
29
29
31
32
33
33
34
35
36
37
38
39
40
41
42
43
43
43
44
45
46
46
47
48
50
51
51
51
52
53
54
55
55
56
56
57
58
58
59
60
61
61
62
63
64
65
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 20 027 636 2 | Duct connection |
Загрузка ...
|
|
| 2 | 00 219 558 2 | Cover |
Загрузка ...
|
|
| 3 | 00 908 701 0 | Locknut |
Загрузка ...
|
|
| 4 | 00 909 910 1 | Detent edged washer |
Загрузка ...
|
|
| 5 | 00 226 129 3 | Pressure piece |
Загрузка ...
|
|
| 6 | 00 901 013 1 | Hex head bolt |
Загрузка ...
|
|
| 7 | 00 909 909 1 | Detent edged washer |
Загрузка ...
|
|
| 8 | 00 908 758 0 | Locknut |
Загрузка ...
|
|
| 9 | 00 217 366 0 | Thread block |
Загрузка ...
|
|
| 10 | 00 912 671 2 | Roll pin |
Загрузка ...
|
|
| 11 | 00 904 024 1 | Countersunkscrew |
Загрузка ...
|
|
| 12 | 00 226 139 0 | Enclosure |
Загрузка ...
|
|
| 13 | 00 901 132 1 | Hex head bolt |
Загрузка ...
|
|
| 14 | 00 217 372 1 | Support |
Загрузка ...
|
|
| 15 | 00 900 657 0 | Hex head bolt |
Загрузка ...
|
|
| 16 | 00 226 029 2 | Clamping piece |
Загрузка ...
|
|
| 17 | 00 226 026 1 | Spacing washer |
Загрузка ...
|
|
| 18 | 00 226 025 1 | Approach disc |
Загрузка ...
|
|
| 19 | 20 024 494 0 | Distance spacer |
Загрузка ...
|
|
| 19 | 20 024 495 0 | Distance spacer |
Загрузка ...
|
|
| 19 | 00 217 375 1 | Distance spacer |
Загрузка ...
|
|
| 20 | 20 024 496 0 | Distance spacer |
Загрузка ...
|
|
| 20 | 00 217 376 0 | Distance spacer |
Загрузка ...
|
|
| 20 | 20 024 497 0 | Distance spacer |
Загрузка ...
|
|
| 21 | 00 215 836 0 | Tooth rim |
Загрузка ...
|
|
| 22 | 00 217 373 0 | Approach disc |
Загрузка ...
|
|
| 23 | 00 217 374 0 | Spacing washer |
Загрузка ...
|
|
| 24 | 00 226 030 6 | Bearing ring |
Загрузка ...
|
|
| 25 | 00 908 704 1 | Locknut |
Загрузка ...
|
|
| 26 | 00 904 369 1 | Countersunkscrew |
Загрузка ...
|
|
| 27 | 00 904 031 0 | Countersunkscrew |
Загрузка ...
|
|
| 28 | 00 901 122 0 | Hex head bolt |
Загрузка ...
|
|
| 29 | 00 909 906 1 | Detent edged washer |
Загрузка ...
|
|
| 31 | 20 221 436 0 | Sensor plate middle |
Загрузка ...
|
|
| 32 | 00 226 131 2 | Latch bearing |
Загрузка ...
|
|
| 33 | 00 226 038 1 | Trap |
Загрузка ...
|
|
| 34 | 00 903 139 1 | Allen screw |
Загрузка ...
|
|
| 35 | 00 226 044 3 | Spring support |
Загрузка ...
|
|
| 36 | 00 934 957 0 | Bearing bush |
Загрузка ...
|
|
| 37 | 00 226 035 1 | Cam |
Загрузка ...
|
|
| 38 | 00 226 034 4 | Shaft |
Загрузка ...
|
|
| 39 | 00 934 909 0 | Collar bush |
Загрузка ...
|
|
| 40 | 00 909 931 0 | Belleville spring |
Загрузка ...
|
|
| 41 | 00 908 540 1 | Hex nut -low form |
Загрузка ...
|
|
| 42 | 00 217 377 2 | Hose support |
Загрузка ...
|
|
| 43 | 00 909 908 1 | Detent edged washer |
Загрузка ...
|
|
| 44 | 00 900 253 1 | Hex head bolt |
Загрузка ...
|
|
| 45 | 00 901 141 1 | Hex head bolt |
Загрузка ...
|
|
| 46 | 00 909 912 1 | Detent edged washer |
Загрузка ...
|
|
| 47 | 00 908 719 0 | Locknut |
Загрузка ...
|
|
| 48 | 00 900 239 1 | Hex head bolt |
Загрузка ...
|
|
| 50 | 00 910 411 1 | Washer |
Загрузка ...
|
|
| 51 | 00 910 506 1 | Washer |
Загрузка ...
|
|
| 52 | 00 901 458 0 | Hex head bolt |
Загрузка ...
|
|
| 53 | 00 905 231 1 | Coach bolt |
Загрузка ...
|
|
| 54 | 00 905 233 1 | Coach bolt |
Загрузка ...
|
|
| 55 | 00 908 706 0 | Locknut |
Загрузка ...
|
|
| 56 | 00 910 603 0 | Washer |
Загрузка ...
|
|
| 57 | 20 026 895 0 | Plug retainer |
Загрузка ...
|
|
| 58 | 00 910 609 0 | Washer |
Загрузка ...
|
|
| 59 | 00 910 303 1 | Washer |
Загрузка ...
|
|
| 60 | 00 910 414 0 | Washer |
Загрузка ...
|
|
| 61 | 00 919 105 0 | Grease niple |
Загрузка ...
|
|
| 62 | 90 000 064 0 | Threaded pin |
Загрузка ...
|
|
| 63 | 00 900 678 0 | Hex head bolt |
Загрузка ...
|
|
| 64 | 00 219 211 1 | Enclosure |
Загрузка ...
|
|
| 65 | 00 910 327 0 | Washer |
Загрузка ...
|
