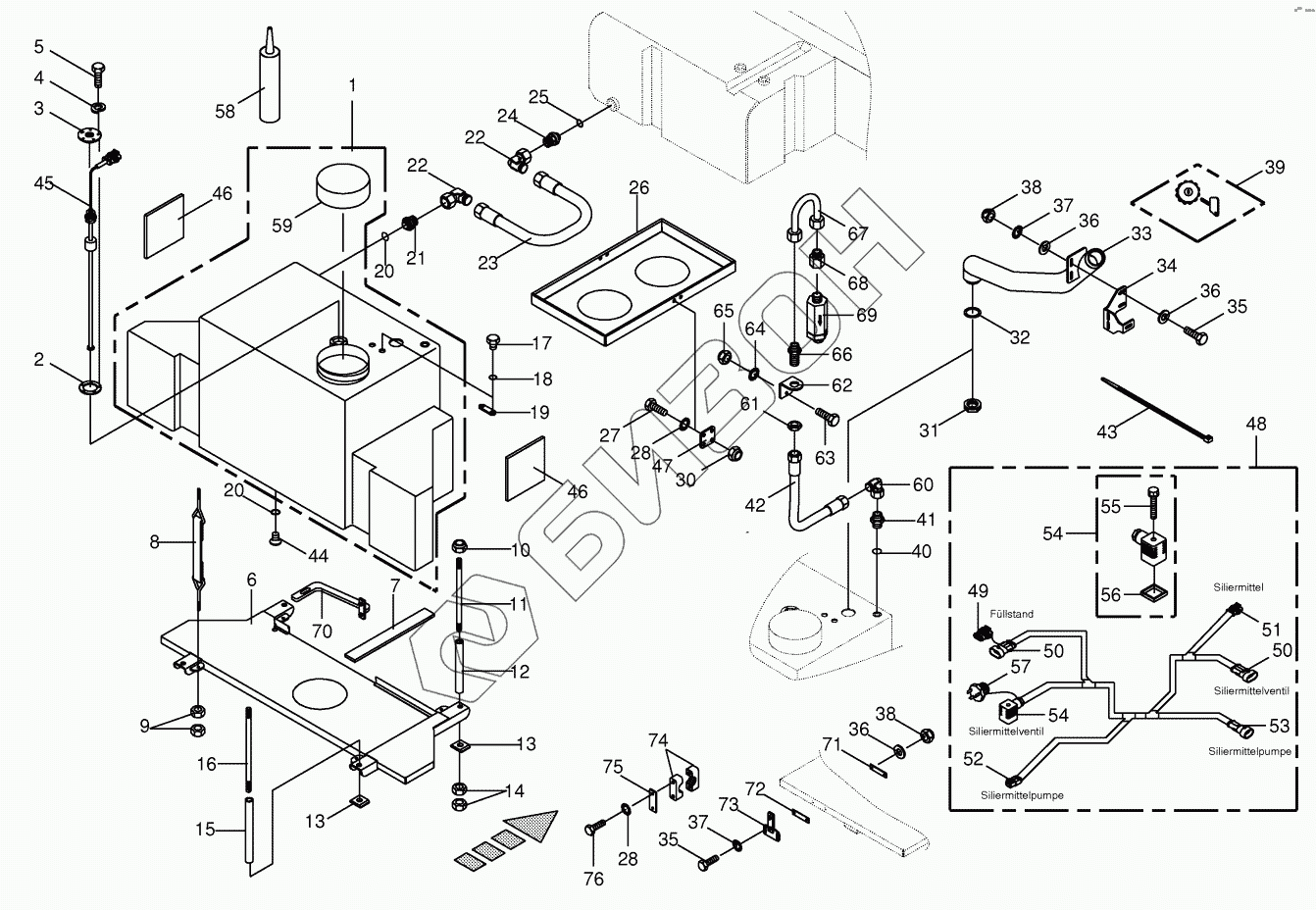

Графический каталог запасных частей к технике: KRONE BiG X 500. Auxiliary tank
27 001 847 0
1
2
3
4
5
6
7
8
9
10
11
12
13
13
14
15
16
17
18
19
20
20
21
22
22
23
24
25
26
27
28
28
30
31
32
33
34
35
35
35
35
36
36
36
37
37
38
38
39
40
41
42
43
44
45
46
46
47
48
49
50
50
51
52
53
54
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
72
72
73
74
75
76
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 27 001 847 0 | 27 001 847 0 | Gasket |
Загрузка ...
|
|
| 1 | 20 020 193 0 | Auxiliary tank |
Загрузка ...
|
|
| 2 | 27 003 965 1 | Gasket ring |
Загрузка ...
|
|
| 3 | 00 213 237 0 | Sensor support |
Загрузка ...
|
|
| 4 | 00 910 031 0 | Spring washer |
Загрузка ...
|
|
| 5 | 90 000 541 0 | Hex head bolt |
Загрузка ...
|
|
| 6 | 20 020 185 0 | Subsurface |
Загрузка ...
|
|
| 7 | 20 020 186 0 | Rubber coat -below |
Загрузка ...
|
|
| 8 | 20 020 201 0 | Fabric tape |
Загрузка ...
|
|
| 9 | 00 908 210 0 | Hex nut |
Загрузка ...
|
|
| 10 | 00 908 719 0 | Locknut |
Загрузка ...
|
|
| 11 | 20 020 189 0 | Threaded rod |
Загрузка ...
|
|
| 12 | 20 020 187 1 | Spacer tube |
Загрузка ...
|
|
| 13 | 00 225 344 1 | Pressure plate |
Загрузка ...
|
|
| 14 | 00 908 220 0 | Hex nut |
Загрузка ...
|
|
| 15 | 20 020 188 1 | Spacer tube |
Загрузка ...
|
|
| 16 | 20 020 190 0 | Threaded rod |
Загрузка ...
|
|
| 17 | 00 215 805 0 | Drain bolt |
Загрузка ...
|
|
| 18 | 00 937 637 0 | O-ring |
Загрузка ...
|
|
| 19 | 00 214 733 0 | Threaded piece |
Загрузка ...
|
|
| 20 | 27 006 509 0 | Rubber seal |
Загрузка ...
|
|
| 21 | 20 020 223 0 | Connection |
Загрузка ...
|
|
| 22 | 00 920 822 0 | Angle lug |
Загрузка ...
|
|
| 23 | 27 005 987 0 | Disel hose |
Загрузка ...
|
|
| 24 | 20 020 223 0 | Connection |
Загрузка ...
|
|
| 25 | 00 953 884 0 | O-ring |
Загрузка ...
|
|
| 26 | 20 020 191 0 | Hose guard |
Загрузка ...
|
|
| 27 | 00 900 636 0 | Hex head bolt |
Загрузка ...
|
|
| 28 | 00 909 909 1 | Detent edged washer |
Загрузка ...
|
|
| 30 | 00 908 758 0 | Locknut |
Загрузка ...
|
|
| 31 | 20 024 125 0 | Nut |
Загрузка ...
|
|
| 32 | 20 024 124 0 | Gasket |
Загрузка ...
|
|
| 33 | 20 024 117 0 | Filler pipe |
Загрузка ...
|
|
| 34 | 20 024 127 0 | Retainer |
Загрузка ...
|
|
| 35 | 00 900 616 0 | Hex head bolt |
Загрузка ...
|
|
| 35 | 00 900 264 1 | Hex head bolt |
Загрузка ...
|
|
| 36 | 00 910 603 0 | Washer |
Загрузка ...
|
|
| 37 | 00 909 908 1 | Detent edged washer |
Загрузка ...
|
|
| 38 | 00 908 706 0 | Locknut |
Загрузка ...
|
|
| 39 | 20 023 428 0 | Tank cap |
Загрузка ...
|
|
| 40 | 00 937 727 0 | Gasket ring |
Загрузка ...
|
|
| 41 | 00 920 901 1 | Male connector |
Загрузка ...
|
|
| 42 | 27 004 415 1 | Hyd. hose |
Загрузка ...
|
|
| 43 | 00 922 671 1 | Cable band |
Загрузка ...
|
|
| 44 | 00 214 732 0 | Screw plug |
Загрузка ...
|
|
| 45 | 20 080 559 0 | Level sensor |
Загрузка ...
|
|
| 46 | 00 215 050 0 | Rubber plate |
Загрузка ...
|
|
| 47 | 20 021 543 0 | Spacer plate |
Загрузка ...
|
|
| 48 | 20 080 362 0 | Wiring harness |
Загрузка ...
|
|
| 49 | 00 302 967 0 | Blind bushing plug -3-pole |
Загрузка ...
|
|
| 50 | 00 302 355 0 | Coupling socket -3-pole |
Загрузка ...
|
|
| 51 | 00 302 352 0 | Plug -3-pole |
Загрузка ...
|
|
| 52 | 00 303 316 2 | Plug 2-p Bu grey |
Загрузка ...
|
|
| 53 | 00 302 356 0 | Coupling socket -2-pole |
Загрузка ...
|
|
| 54 | 00 301 987 0 | Valve plug with LED |
Загрузка ...
|
|
| 55 | 00 302 182 0 | Screw with straight-line curls |
Загрузка ...
|
|
| 56 | 00 301 186 0 | Gasket |
Загрузка ...
|
|
| 57 | 00 302 005 0 | Connector plug -2-pole |
Загрузка ...
|
|
| 58 | 00 303 774 0 | Gluten |
Загрузка ...
|
|
| 59 | 27 002 206 0 | Tank cap |
Загрузка ...
|
|
| 60 | 00 921 067 1 | Angle lug |
Загрузка ...
|
|
| 61 | 00 908 524 2 | Hex nut -low form |
Загрузка ...
|
|
| 62 | 20 024 457 0 | Supporting angle |
Загрузка ...
|
|
| 63 | 00 901 004 0 | Hex head bolt |
Загрузка ...
|
|
| 64 | 00 909 906 1 | Detent edged washer |
Загрузка ...
|
|
| 65 | 00 908 704 1 | Locknut |
Загрузка ...
|
|
| 66 | 00 921 087 1 | Straight 2-way connector |
Загрузка ...
|
|
| 67 | 20 024 458 0 | Hydraulic line -incl. nozzle disc cap, cutting ring |
Загрузка ...
|
|
| 68 | 00 921 160 1 | Reducer fitting |
Загрузка ...
|
|
| 69 | 00 919 169 0 | High pressure filter |
Загрузка ...
|
|
| 70 | 20 026 759 0 | Hose support |
Загрузка ...
|
|
| 71 | 20 024 670 0 | Stiffener |
Загрузка ...
|
|
| 72 | 20 024 673 0 | Spacer plate |
Загрузка ...
|
|
| 72 | 20 024 672 0 | Spacer plate |
Загрузка ...
|
|
| 72 | 20 024 671 0 | Spacer plate |
Загрузка ...
|
|
| 73 | 20 026 761 0 | Hose support |
Загрузка ...
|
|
| 74 | 27 004 015 0 | Tube clamp -2 halves |
Загрузка ...
|
|
| 75 | 00 925 125 1 | Cover plate |
Загрузка ...
|
|
| 76 | 00 901 602 1 | Hex head bolt |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
