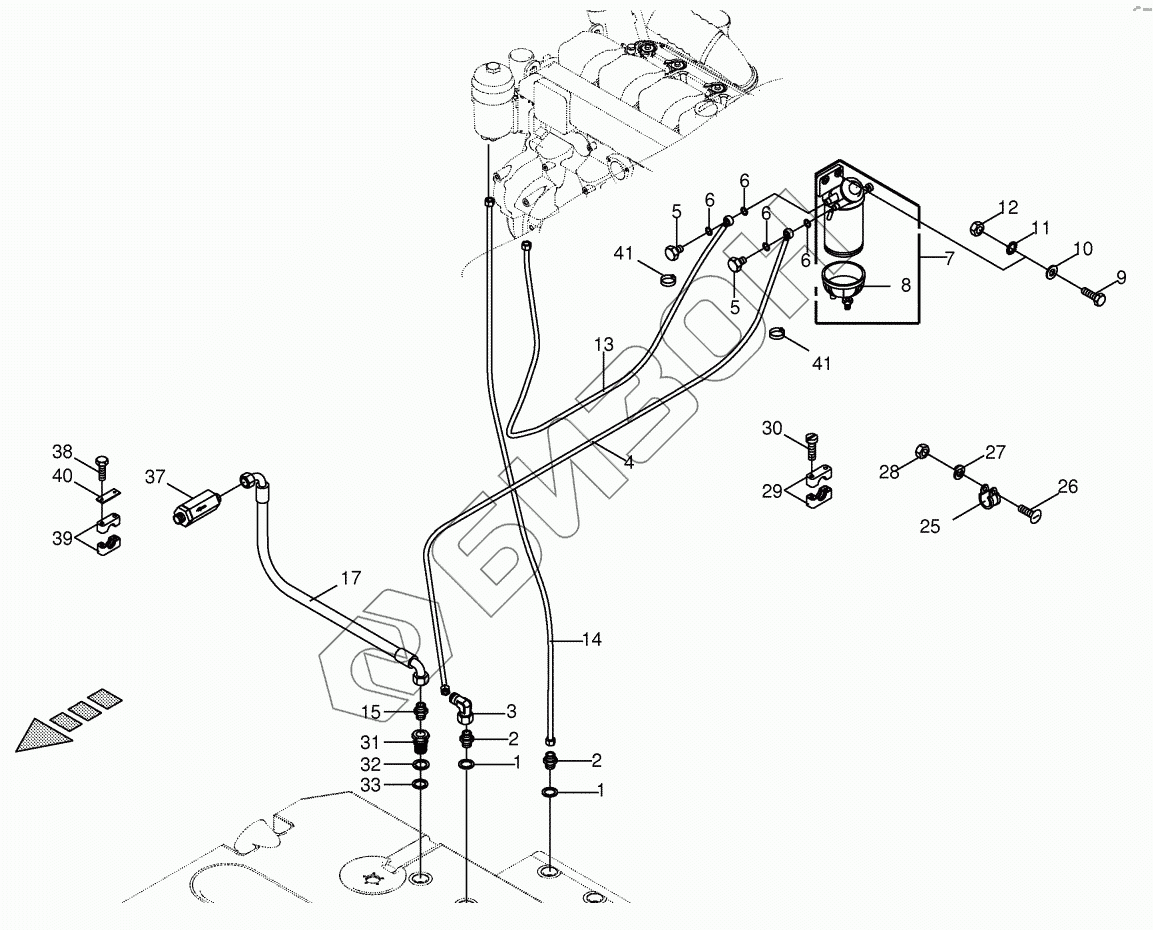

Графический каталог запасных частей к технике: KRONE BiG X 500. Diesel fuel pipe
90 002 471 0
00 940 545 0
1
1
2
2
2
2
3
4
5
5
6
6
6
6
7
8
9
10
11
12
13
14
15
17
25
26
27
28
29
30
31
32
33
37
38
39
40
41
41
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 90 002 471 0 | 90 002 471 0 | O-ring seal |
Загрузка ...
|
|
| 00 940 545 0 | 00 940 545 0 | Replacement filter |
Загрузка ...
|
|
| 1 | 00 937 742 0 | Gasket ring |
Загрузка ...
|
|
| 2 | 00 919 785 1 | Male connector |
Загрузка ...
|
|
| 2 | 00 925 162 0 | Tube clamp -2 halves |
Загрузка ...
|
|
| 3 | 00 921 067 1 | Angle lug |
Загрузка ...
|
|
| 4 | 20 020 488 0 | Fuel pipe |
Загрузка ...
|
|
| 5 | 00 919 717 0 | Hollow screw |
Загрузка ...
|
|
| 6 | 00 937 722 0 | Gasket ring |
Загрузка ...
|
|
| 7 | 00 940 544 0 | Water separator |
Загрузка ...
|
|
| 8 | 00 940 127 0 | Inspection glass |
Загрузка ...
|
|
| 9 | 00 900 658 0 | Hex head bolt |
Загрузка ...
|
|
| 10 | 00 910 506 1 | Washer |
Загрузка ...
|
|
| 11 | 00 909 910 1 | Detent edged washer |
Загрузка ...
|
|
| 12 | 00 908 215 0 | Hex nut |
Загрузка ...
|
|
| 13 | 20 020 489 0 | Fuel pipe |
Загрузка ...
|
|
| 14 | 20 020 490 0 | Fuel pipe |
Загрузка ...
|
|
| 15 | 00 921 174 1 | Male connector |
Загрузка ...
|
|
| 17 | 27 003 939 0 | High pressure hose line |
Загрузка ...
|
|
| 25 | 00 924 010 0 | Tube clip w. rubber |
Загрузка ...
|
|
| 26 | 00 904 345 1 | Countersunkscrew |
Загрузка ...
|
|
| 27 | 00 910 031 0 | Spring washer |
Загрузка ...
|
|
| 28 | 00 908 207 1 | Hex nut |
Загрузка ...
|
|
| 29 | 00 925 148 0 | Tube clamp -2 halves |
Загрузка ...
|
|
| 30 | 00 903 481 1 | Allen screw |
Загрузка ...
|
|
| 31 | 20 021 915 0 | Connector |
Загрузка ...
|
|
| 32 | 00 937 525 0 | O-ring |
Загрузка ...
|
|
| 33 | 00 937 634 0 | O-ring |
Загрузка ...
|
|
| 37 | 00 919 170 0 | High pressure filter |
Загрузка ...
|
|
| 38 | 00 900 309 0 | Hex head bolt |
Загрузка ...
|
|
| 39 | 00 925 164 0 | Tube clamp -2 halves |
Загрузка ...
|
|
| 40 | 00 921 121 1 | Diverter valve |
Загрузка ...
|
|
| 41 | 27 005 147 0 | Hose clamp |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
