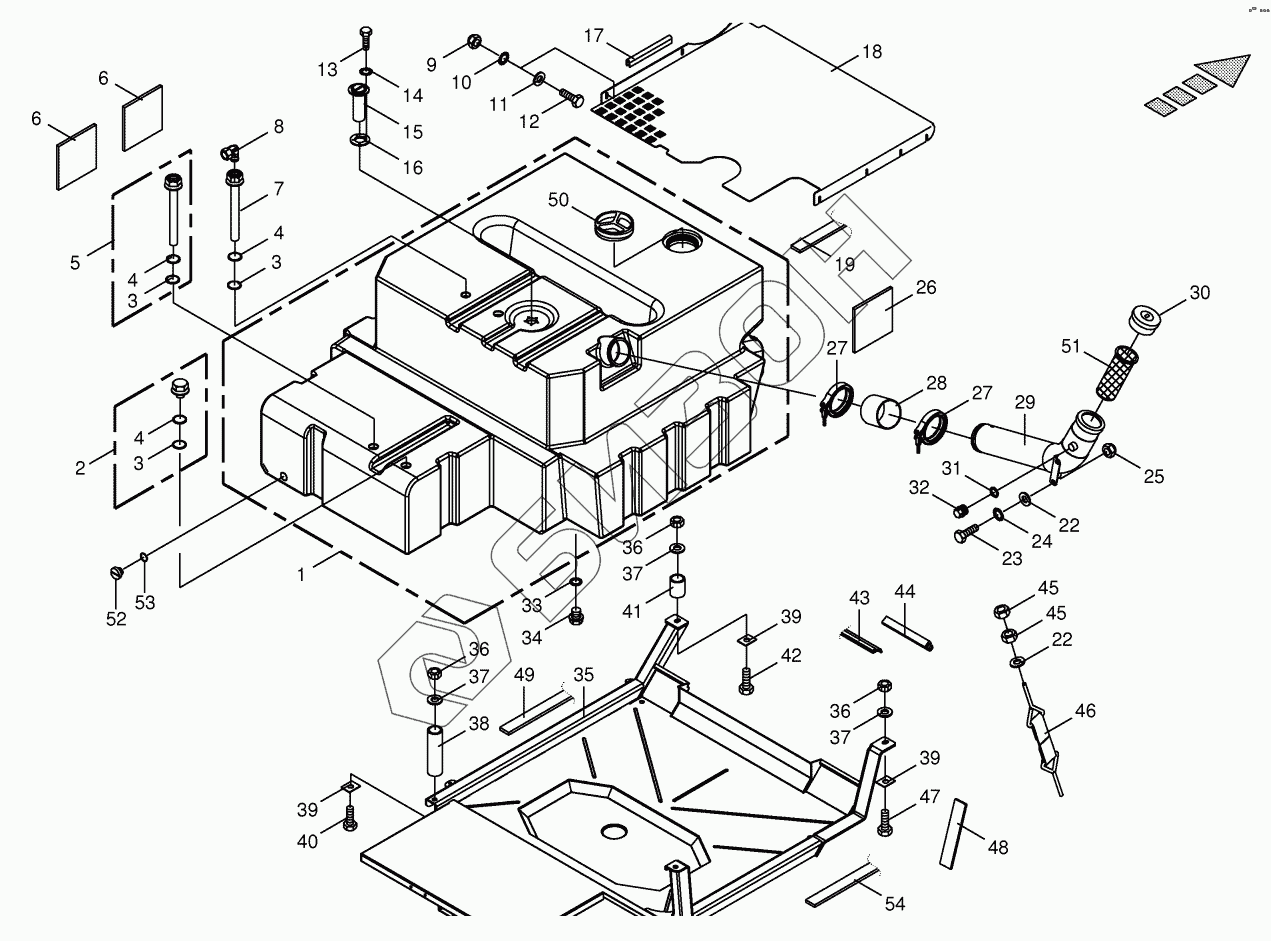

Графический каталог запасных частей к технике: KRONE BiG X 500. Diesel fuel tank
20 026 753 0
90 002 471 0
90 002 471 0
90 002 471 0
1
2
3
3
3
4
4
4
5
6
6
7
8
9
10
11
12
13
14
15
16
17
18
19
22
22
23
24
25
26
27
27
28
29
30
31
32
33
34
35
36
36
36
37
37
37
38
39
39
39
40
41
42
43
44
45
45
46
47
48
49
50
51
52
53
54
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 20 026 753 0 | 20 026 753 0 | Fabric tape -back |
Загрузка ...
|
|
| 90 002 471 0 | 90 002 471 0 | O-ring seal |
Загрузка ...
|
|
| 1 | 27 004 557 0 | Diesel tank |
Загрузка ...
|
|
| 2 | 00 215 802 0 | Screw plug |
Загрузка ...
|
|
| 3 | 00 937 525 0 | O-ring |
Загрузка ...
|
|
| 4 | 00 937 634 0 | O-ring |
Загрузка ...
|
|
| 5 | 00 216 957 1 | Return port |
Загрузка ...
|
|
| 6 | 00 215 050 0 | Rubber plate |
Загрузка ...
|
|
| 7 | 00 216 961 2 | Flow connexion |
Загрузка ...
|
|
| 8 | 00 921 067 1 | Angle lug |
Загрузка ...
|
|
| 9 | 00 908 701 0 | Locknut |
Загрузка ...
|
|
| 10 | 00 909 910 1 | Detent edged washer |
Загрузка ...
|
|
| 11 | 00 910 609 0 | Washer |
Загрузка ...
|
|
| 12 | 00 900 657 0 | Hex head bolt |
Загрузка ...
|
|
| 13 | 90 000 541 0 | Hex head bolt |
Загрузка ...
|
|
| 14 | 00 910 031 0 | Spring washer |
Загрузка ...
|
|
| 15 | 00 228 007 1 | Sender plunging tube |
Загрузка ...
|
|
| 16 | 27 003 965 1 | Gasket ring |
Загрузка ...
|
|
| 17 | 00 925 111 0 | Edge protection -Id.-no.= 1m |
Загрузка ...
|
|
| 18 | 20 021 479 0 | Tank cover |
Загрузка ...
|
|
| 19 | 00 938 556 0 | Self-adhesive sealing strip -Id.-no.= 1m |
Загрузка ...
|
|
| 22 | 00 909 908 1 | Detent edged washer |
Загрузка ...
|
|
| 23 | 00 900 616 0 | Hex head bolt |
Загрузка ...
|
|
| 24 | 00 910 413 0 | Washer |
Загрузка ...
|
|
| 25 | 00 908 706 0 | Locknut |
Загрузка ...
|
|
| 26 | 00 215 030 0 | Rubber plate |
Загрузка ...
|
|
| 27 | 00 924 040 0 | Joint bolt-hose clamp |
Загрузка ...
|
|
| 28 | 20 023 647 0 | Tank lug collar |
Загрузка ...
|
|
| 29 | 00 216 976 1 | Filler neck |
Загрузка ...
|
|
| 30 | 00 940 123 0 | Oil tank filler cap |
Загрузка ...
|
|
| 31 | 00 937 727 0 | Gasket ring |
Загрузка ...
|
|
| 32 | 00 906 010 1 | Screw plug |
Загрузка ...
|
|
| 33 | 00 937 637 0 | O-ring |
Загрузка ...
|
|
| 34 | 00 215 805 0 | Drain bolt |
Загрузка ...
|
|
| 35 | 20 025 479 2 | Plastic tank holder |
Загрузка ...
|
|
| 36 | 00 908 220 0 | Hex nut |
Загрузка ...
|
|
| 37 | 00 910 362 0 | Washer |
Загрузка ...
|
|
| 38 | 00 216 966 1 | Spacer tube |
Загрузка ...
|
|
| 39 | 00 225 344 1 | Pressure plate |
Загрузка ...
|
|
| 40 | 00 900 222 0 | Hex head bolt |
Загрузка ...
|
|
| 41 | 00 216 965 1 | Spacer tube |
Загрузка ...
|
|
| 42 | 00 901 492 0 | Hex head bolt |
Загрузка ...
|
|
| 43 | 00 223 391 1 | Rubber profile -Id.-no.= 1m |
Загрузка ...
|
|
| 44 | 00 938 694 1 | Rubber profile -Id.-no.= 1m |
Загрузка ...
|
|
| 45 | 00 908 210 0 | Hex nut |
Загрузка ...
|
|
| 46 | 00 216 901 1 | Tension band -front |
Загрузка ...
|
|
| 47 | 00 901 132 1 | Hex head bolt |
Загрузка ...
|
|
| 48 | 00 227 463 2 | Rubber plate |
Загрузка ...
|
|
| 49 | 00 227 461 2 | Rubber plate -below |
Загрузка ...
|
|
| 50 | 27 002 207 0 | Expurgatorial cap |
Загрузка ...
|
|
| 51 | 00 216 990 0 | Sieve |
Загрузка ...
|
|
| 52 | 00 214 732 0 | Screw plug |
Загрузка ...
|
|
| 53 | 27 006 509 0 | Rubber seal |
Загрузка ...
|
|
| 54 | 20 026 734 0 | Rubber plate -below |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
