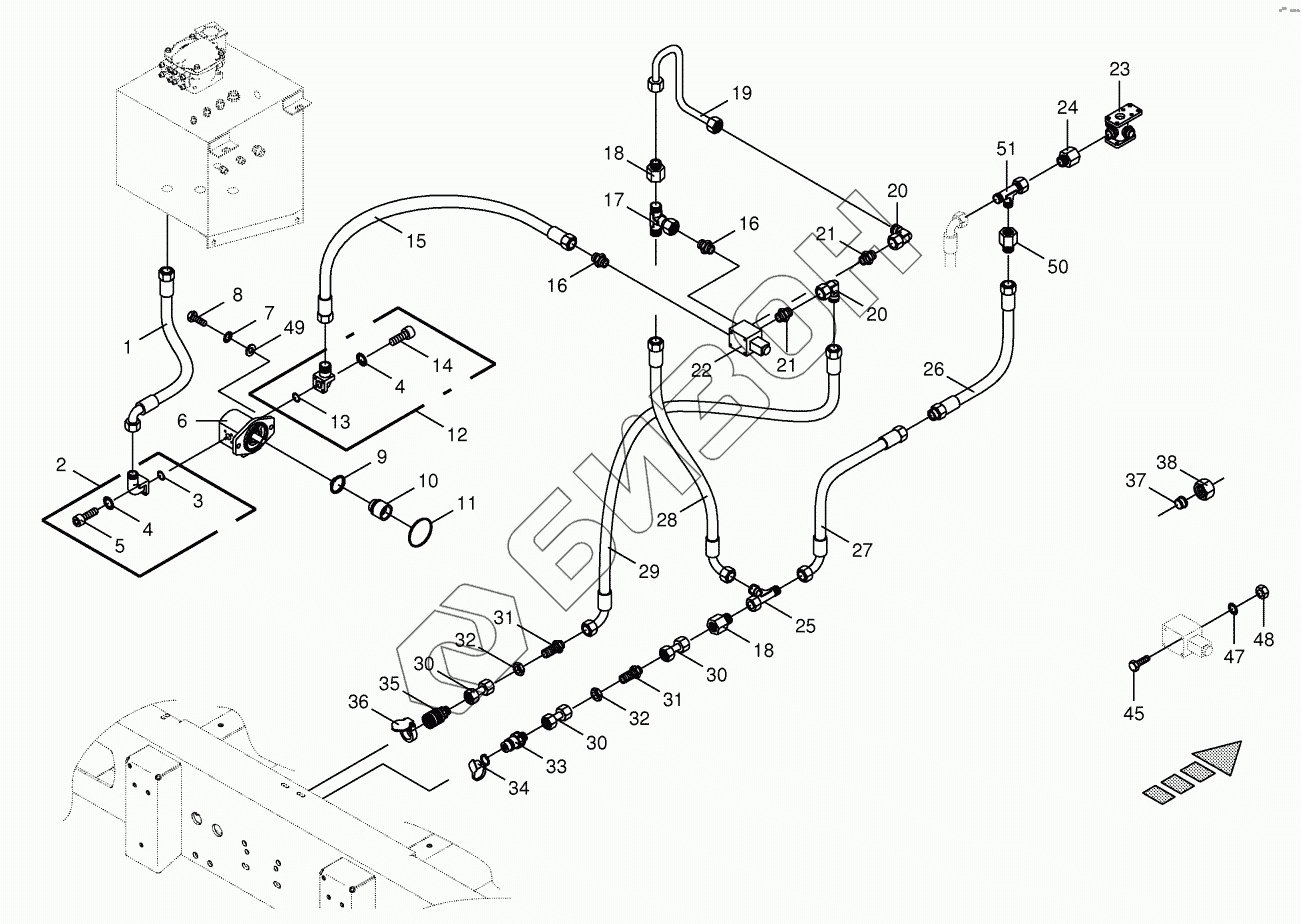

Графический каталог запасных частей к технике: KRONE BiG X 500. Gear molasses pump
1
2
3
4
4
5
5
6
7
8
9
10
11
12
13
14
14
15
16
16
17
18
18
19
20
20
21
21
22
23
24
25
26
27
28
29
30
30
30
31
31
32
32
33
34
35
36
37
38
45
47
48
49
50
51
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 00 919 859 0 | High pressure hose line |
Загрузка ...
|
|
| 2 | 00 919 757 0 | Flange connection |
Загрузка ...
|
|
| 3 | 00 937 628 0 | O-ring |
Загрузка ...
|
|
| 4 | 00 909 906 1 | Detent edged washer |
Загрузка ...
|
|
| 5 | 00 903 045 1 | Allen screw |
Загрузка ...
|
|
| 5 | 00 903 051 2 | Allen screw |
Загрузка ...
|
|
| 6 | 27 002 005 0 | Pump |
Загрузка ...
|
|
| 7 | 00 909 910 1 | Detent edged washer |
Загрузка ...
|
|
| 8 | 00 900 656 0 | Hex head bolt |
Загрузка ...
|
|
| 9 | 00 911 510 0 | Circlip |
Загрузка ...
|
|
| 10 | 20 026 936 0 | Adapter |
Загрузка ...
|
|
| 11 | 00 937 611 1 | O-ring |
Загрузка ...
|
|
| 12 | 00 919 756 0 | Flange connection |
Загрузка ...
|
|
| 13 | 00 937 629 0 | O-ring |
Загрузка ...
|
|
| 14 | 00 903 045 1 | Allen screw |
Загрузка ...
|
|
| 14 | 00 903 049 1 | Allen screw |
Загрузка ...
|
|
| 15 | 27 000 452 0 | High pressure hose line |
Загрузка ...
|
|
| 16 | 00 920 911 1 | Male connector |
Загрузка ...
|
|
| 17 | 00 920 950 0 | T connector |
Загрузка ...
|
|
| 18 | 00 921 160 1 | Reducer fitting |
Загрузка ...
|
|
| 19 | 20 021 320 0 | Hydraulic line -incl. nozzle disc cap, cutting ring |
Загрузка ...
|
|
| 20 | 00 921 067 1 | Angle lug |
Загрузка ...
|
|
| 21 | 00 919 785 1 | Male connector |
Загрузка ...
|
|
| 22 | 00 919 332 0 | Control bloc |
Загрузка ...
|
|
| 23 | 00 214 760 0 | Collector -radiator |
Загрузка ...
|
|
| 24 | 00 919 659 0 | Reducer fitting |
Загрузка ...
|
|
| 25 | 00 921 075 0 | Adjustable L connection |
Загрузка ...
|
|
| 26 | 00 921 034 1 | High pressure hose line |
Загрузка ...
|
|
| 27 | 00 920 003 0 | High pressure hose line |
Загрузка ...
|
|
| 28 | 27 002 671 0 | High pressure hose line |
Загрузка ...
|
|
| 29 | 00 921 257 0 | High pressure hose line |
Загрузка ...
|
|
| 30 | 00 230 743 0 | Double nipple |
Загрузка ...
|
|
| 31 | 00 921 087 1 | Straight 2-way connector |
Загрузка ...
|
|
| 32 | 00 908 524 2 | Hex nut -low form |
Загрузка ...
|
|
| 33 | 00 921 145 0 | Connector plug |
Загрузка ...
|
|
| 34 | 00 921 171 1 | Dust cap -red |
Загрузка ...
|
|
| 35 | 00 921 130 0 | Sleeve |
Загрузка ...
|
|
| 36 | 00 919 994 0 | Cover -red |
Загрузка ...
|
|
| 37 | 00 921 046 1 | Cutting ring |
Загрузка ...
|
|
| 38 | 00 921 206 0 | Nozzle disc cap |
Загрузка ...
|
|
| 45 | 00 900 223 1 | Hex head bolt |
Загрузка ...
|
|
| 47 | 00 909 908 1 | Detent edged washer |
Загрузка ...
|
|
| 48 | 00 908 210 0 | Hex nut |
Загрузка ...
|
|
| 49 | 00 910 506 1 | Washer |
Загрузка ...
|
|
| 50 | 00 921 184 0 | Reducer fitting |
Загрузка ...
|
|
| 51 | 00 921 238 0 | Adjustable L connection |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
