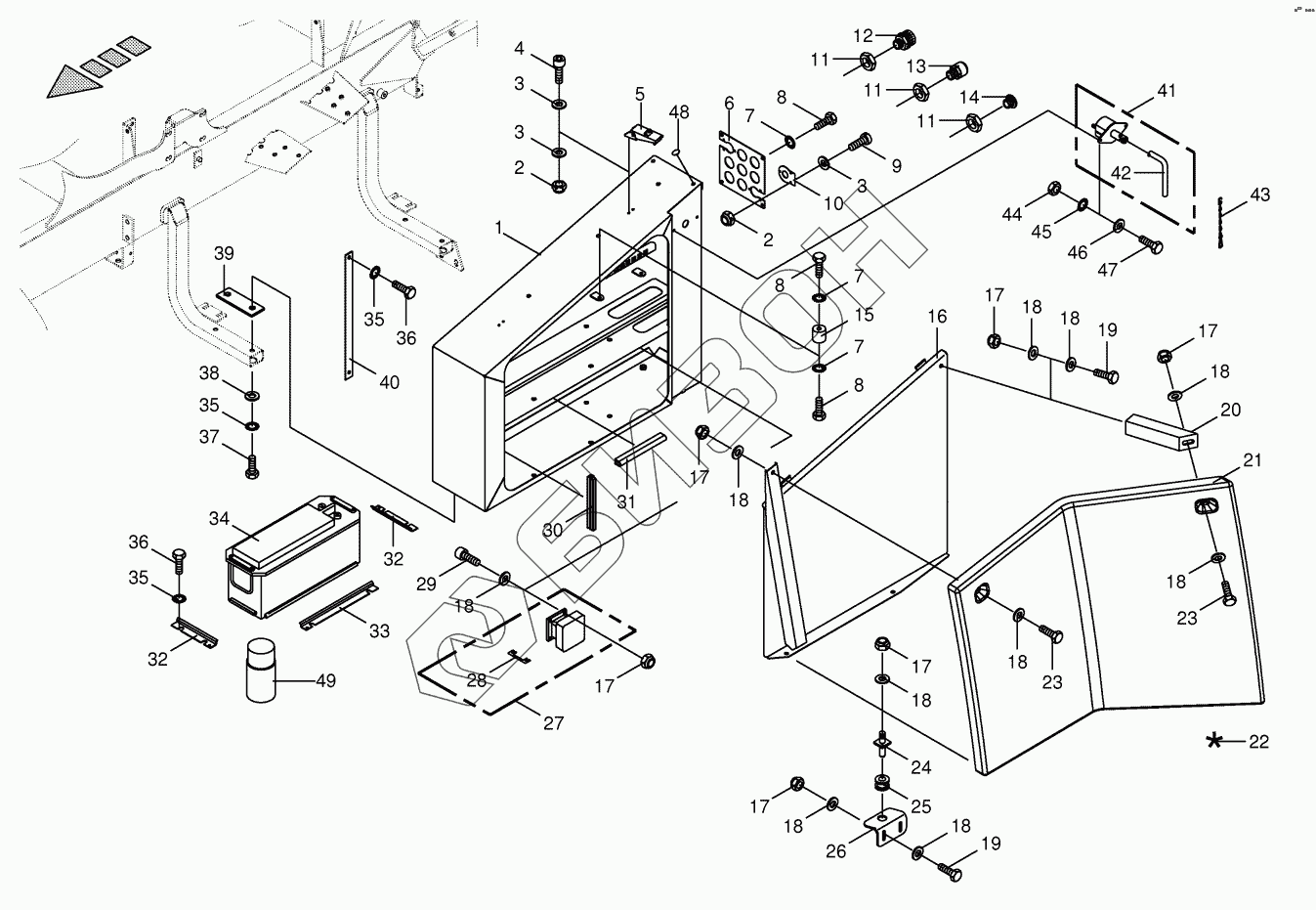

Графический каталог запасных частей к технике: KRONE BiG X 500. Battery box
1
2
2
3
3
3
4
5
6
7
7
7
8
8
8
9
10
11
11
11
11
11
11
12
13
14
14
15
16
17
17
17
17
17
17
18
18
18
18
18
18
18
18
18
18
19
19
20
21
22
23
23
24
25
26
27
28
29
30
31
32
32
33
34
35
35
35
36
36
37
38
39
40
41
42
43
44
45
46
47
48
49
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 20 020 348 0 | Battery box |
Загрузка ...
|
|
| 2 | 00 908 702 0 | Locknut |
Загрузка ...
|
|
| 3 | 00 910 500 1 | Washer |
Загрузка ...
|
|
| 4 | 00 903 014 0 | Allen screw |
Загрузка ...
|
|
| 5 | 00 924 219 0 | Clamping lock |
Загрузка ...
|
|
| 6 | 00 217 000 0 | Connecting plate |
Загрузка ...
|
|
| 7 | 00 909 908 1 | Detent edged washer |
Загрузка ...
|
|
| 8 | 00 900 612 0 | Hex head bolt |
Загрузка ...
|
|
| 9 | 00 903 652 0 | Allen screw |
Загрузка ...
|
|
| 10 | 00 217 014 0 | End plate |
Загрузка ...
|
|
| 11 | 20 080 296 0 | Locknut |
Загрузка ...
|
|
| 11 | 20 080 294 0 | Locknut |
Загрузка ...
|
|
| 12 | 00 301 369 0 | Cable union |
Загрузка ...
|
|
| 13 | 00 303 729 0 | Screw connection |
Загрузка ...
|
|
| 14 | 20 080 295 0 | Blind plug |
Загрузка ...
|
|
| 14 | 20 080 293 0 | Blind plug |
Загрузка ...
|
|
| 15 | 00 302 899 0 | Spacing isolator |
Загрузка ...
|
|
| 16 | 20 020 408 0 | Cover plate |
Загрузка ...
|
|
| 17 | 00 908 706 0 | Locknut |
Загрузка ...
|
|
| 18 | 00 910 603 0 | Washer |
Загрузка ...
|
|
| 19 | 00 900 614 0 | Hex head bolt |
Загрузка ...
|
|
| 20 | 00 213 226 1 | Retainer angle |
Загрузка ...
|
|
| 21 | 00 216 817 0 | Batterie-box protection |
Загрузка ...
|
|
| 22 | 00 940 375 0 | Repairing set for plastics - beige |
Загрузка ...
|
|
| 23 | 00 900 616 0 | Hex head bolt |
Загрузка ...
|
|
| 24 | 00 217 584 1 | Sprig |
Загрузка ...
|
|
| 25 | 00 924 207 0 | Cable bushing |
Загрузка ...
|
|
| 26 | 00 217 583 1 | Angle |
Загрузка ...
|
|
| 27 | 00 302 917 0 | Relay -starter |
Загрузка ...
|
|
| 28 | 00 303 786 0 | Sefeguard strip |
Загрузка ...
|
|
| 29 | 00 903 077 1 | Allen screw |
Загрузка ...
|
|
| 30 | 00 938 694 1 | Rubber profile -Id.-no.= 1m |
Загрузка ...
|
|
| 31 | 00 925 111 0 | Edge protection -Id.-no.= 1m |
Загрузка ...
|
|
| 32 | 00 217 772 2 | Battery support |
Загрузка ...
|
|
| 33 | 00 230 528 3 | Battery support |
Загрузка ...
|
|
| 34 | 20 081 737 0 | Battery |
Загрузка ...
|
|
| 35 | 00 909 909 1 | Detent edged washer |
Загрузка ...
|
|
| 36 | 00 900 632 0 | Hex head bolt |
Загрузка ...
|
|
| 37 | 00 900 636 0 | Hex head bolt |
Загрузка ...
|
|
| 38 | 00 910 414 0 | Washer |
Загрузка ...
|
|
| 39 | 00 217 773 0 | Twixt rubber |
Загрузка ...
|
|
| 40 | 00 302 676 0 | Bonding braid |
Загрузка ...
|
|
| 41 | 20 081 745 0 | Main power cut-off |
Загрузка ...
|
|
| 42 | 20 081 746 0 | Control key |
Загрузка ...
|
|
| 43 | 00 922 651 2 | Chain |
Загрузка ...
|
|
| 44 | 00 908 208 0 | Hex nut |
Загрузка ...
|
|
| 45 | 00 909 906 1 | Detent edged washer |
Загрузка ...
|
|
| 46 | 00 910 411 1 | Washer |
Загрузка ...
|
|
| 47 | 00 900 607 0 | Hex head bolt |
Загрузка ...
|
|
| 48 | 00 925 026 0 | Sealing plug |
Загрузка ...
|
|
| 49 | 27 003 720 0 | Battery terminal protection spray |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
