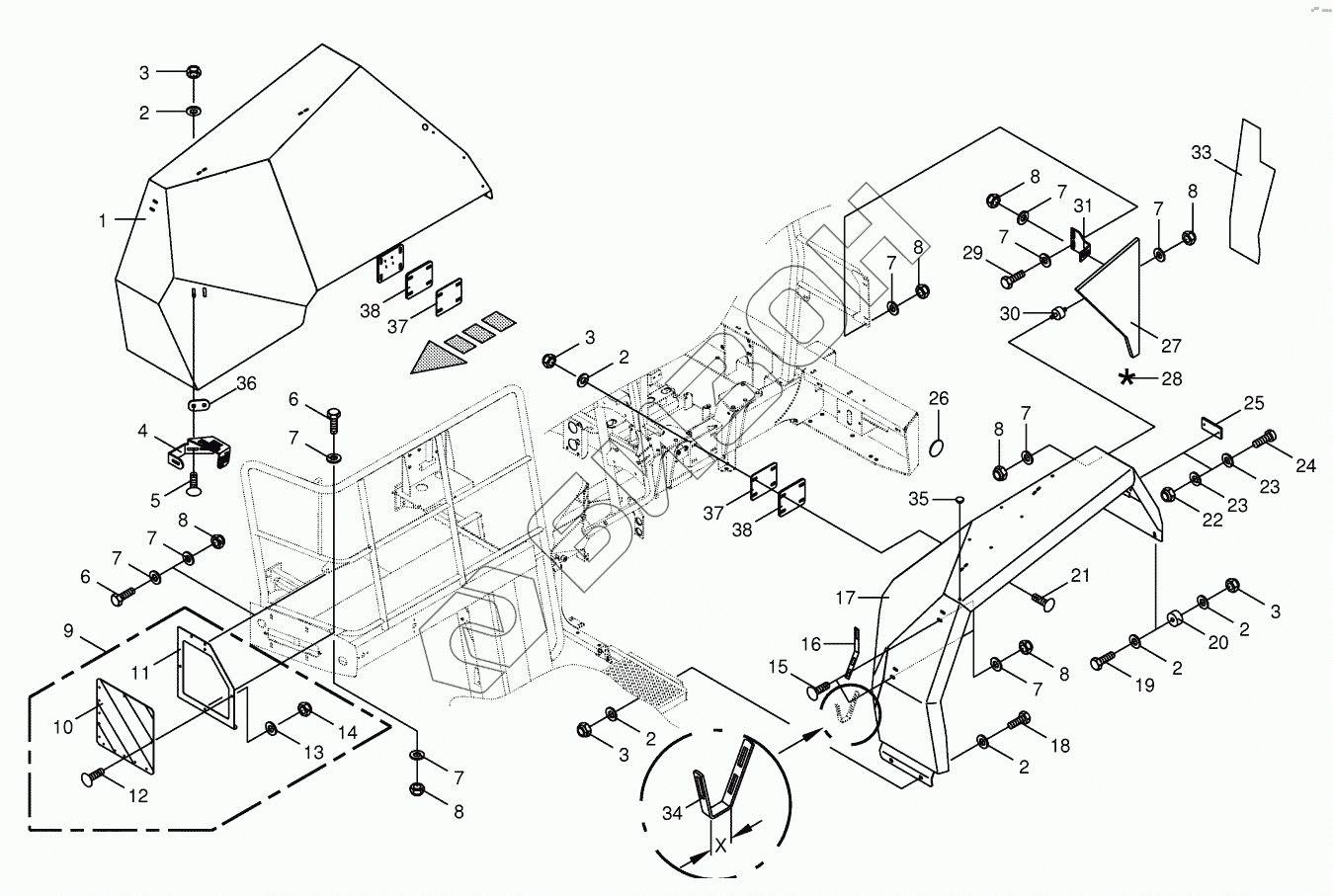

Графический каталог запасных частей к технике: KRONE BiG X 500. Mudguard / warning panel
00 910 320 0
00 910 320 0
00 910 320 0
00 910 320 0
00 910 320 0
00 910 320 0
00 219 893 0
00 924 569 0
00 219 892 0
1
2
2
2
2
2
2
3
3
3
3
4
5
6
6
7
7
7
7
7
7
7
7
7
7
8
8
8
8
8
8
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
23
24
25
26
27
27
28
29
30
31
33
33
34
34
35
36
37
37
38
38
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 00 910 320 0 | 00 910 320 0 | Washer |
Загрузка ...
|
|
| 00 219 893 0 | 00 219 893 0 | Warning panel support -right |
Загрузка ...
|
|
| 00 924 569 0 | 00 924 569 0 | Decal |
Загрузка ...
|
|
| 00 219 892 0 | 00 219 892 0 | Warning panel -right front |
Загрузка ...
|
|
| 1 | 00 214 638 3 | Mud guard rh |
Загрузка ...
|
|
| 2 | 00 910 609 0 | Washer |
Загрузка ...
|
|
| 3 | 00 908 701 0 | Locknut |
Загрузка ...
|
|
| 4 | 20 024 245 0 | Support |
Загрузка ...
|
|
| 5 | 00 904 983 1 | Coach bolt |
Загрузка ...
|
|
| 6 | 00 900 614 0 | Hex head bolt |
Загрузка ...
|
|
| 7 | 00 910 603 0 | Washer |
Загрузка ...
|
|
| 8 | 00 908 706 0 | Locknut |
Загрузка ...
|
|
| 9 | 00 219 891 0 | Warning panel -left front |
Загрузка ...
|
|
| 10 | 00 924 685 0 | Warning panel |
Загрузка ...
|
|
| 11 | 00 219 894 0 | Warning panel support -left |
Загрузка ...
|
|
| 12 | 00 905 210 1 | Coach bolt |
Загрузка ...
|
|
| 13 | 00 910 351 1 | Washer |
Загрузка ...
|
|
| 14 | 00 908 704 1 | Locknut |
Загрузка ...
|
|
| 15 | 00 904 731 2 | Coach bolt |
Загрузка ...
|
|
| 16 | 00 213 194 0 | Adjusting angle |
Загрузка ...
|
|
| 17 | 00 214 639 4 | Mudguard lh |
Загрузка ...
|
|
| 18 | 00 900 656 0 | Hex head bolt |
Загрузка ...
|
|
| 19 | 00 901 454 0 | Hex head bolt |
Загрузка ...
|
|
| 20 | 27 004 097 0 | Rubber pad |
Загрузка ...
|
|
| 21 | 00 904 884 2 | Coach bolt |
Загрузка ...
|
|
| 22 | 00 908 006 1 | Hex nut |
Загрузка ...
|
|
| 23 | 00 910 325 0 | Washer |
Загрузка ...
|
|
| 24 | 00 903 425 1 | Allen screw |
Загрузка ...
|
|
| 25 | 27 000 094 0 | Rear reflector -red |
Загрузка ...
|
|
| 26 | 00 924 634 0 | Side light -yellow -self- adhesive |
Загрузка ...
|
|
| 27 | 20 023 104 0 | Back side shield -back left |
Загрузка ...
|
|
| 27 | 20 023 105 0 | Back side shield -back right |
Загрузка ...
|
|
| 28 | 00 940 375 0 | Repairing set for plastics - beige |
Загрузка ...
|
|
| 29 | 00 900 616 0 | Hex head bolt |
Загрузка ...
|
|
| 30 | 00 924 230 0 | Rubber pad |
Загрузка ...
|
|
| 31 | 00 213 195 1 | Spacer |
Загрузка ...
|
|
| 32 | 00 900 201 0 | Hex head bolt |
Загрузка ...
|
|
| 33 | 20 020 824 0 | Warning foil -back left |
Загрузка ...
|
|
| 33 | 20 020 825 0 | Warning foil -back right |
Загрузка ...
|
|
| 34 | 20 021 853 1 | Adjusting angle |
Загрузка ...
|
|
| 34 | 20 029 853 0 | Adjusting angle |
Загрузка ...
|
|
| 35 | 00 925 026 0 | Sealing plug |
Загрузка ...
|
|
| 36 | 20 027 706 0 | Packing strip |
Загрузка ...
|
|
| 37 | 20 027 705 0 | Compensating plate |
Загрузка ...
|
|
| 38 | 20 027 704 0 | Compensating plate |
Загрузка ...
|
