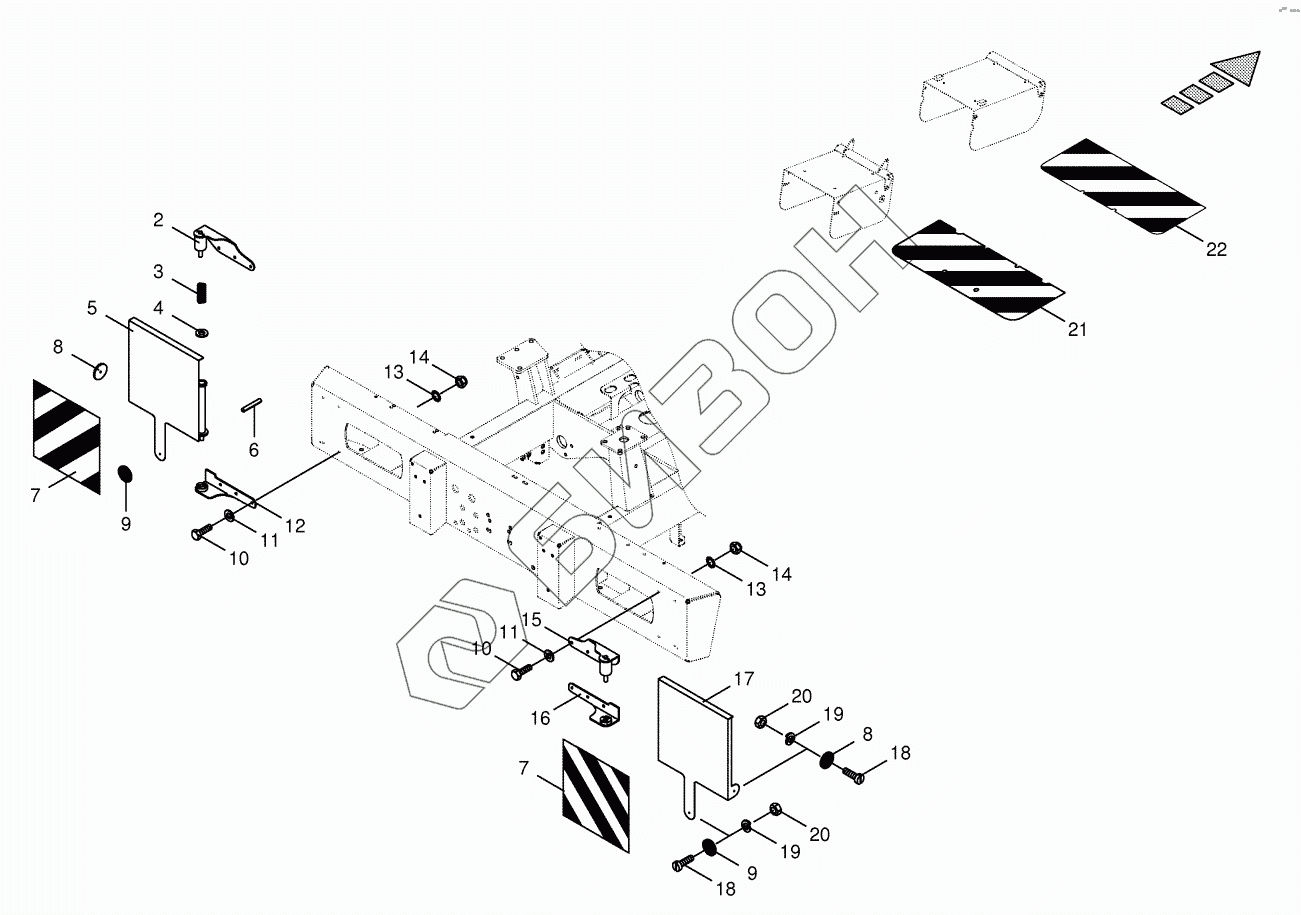

Графический каталог запасных частей к технике: KRONE BiG X 500. Fold-away warning panel
2
3
4
5
6
7
7
8
8
9
9
10
10
11
11
12
13
13
14
14
15
16
17
18
18
19
19
20
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 2 | 20 025 530 0 | Retainer -top left |
Загрузка ...
|
|
| 3 | 00 143 556 2 | Pressure spring |
Загрузка ...
|
|
| 4 | 00 910 362 0 | Washer |
Загрузка ...
|
|
| 5 | 20 025 522 0 | Support -left |
Загрузка ...
|
|
| 6 | 00 912 672 1 | Roll pin |
Загрузка ...
|
|
| 7 | 00 924 569 0 | Decal |
Загрузка ...
|
|
| 8 | 00 924 634 0 | Side light -yellow -self- adhesive |
Загрузка ...
|
|
| 9 | 00 924 535 1 | Rear reflector -red |
Загрузка ...
|
|
| 10 | 00 900 637 0 | Hex head bolt |
Загрузка ...
|
|
| 11 | 00 910 414 0 | Washer |
Загрузка ...
|
|
| 12 | 20 025 532 0 | Retainer -below left |
Загрузка ...
|
|
| 13 | 00 909 909 1 | Detent edged washer |
Загрузка ...
|
|
| 14 | 00 908 758 0 | Locknut |
Загрузка ...
|
|
| 15 | 20 025 526 0 | Retainer -top right |
Загрузка ...
|
|
| 16 | 20 025 528 0 | Retainer -below right |
Загрузка ...
|
|
| 17 | 20 025 520 0 | Support -right |
Загрузка ...
|
|
| 18 | 00 903 745 0 | Allen screw |
Загрузка ...
|
|
| 19 | 00 910 031 0 | Spring washer |
Загрузка ...
|
|
| 20 | 00 908 207 1 | Hex nut |
Загрузка ...
|
|
| 21 | 20 024 253 0 | Warning foil |
Загрузка ...
|
|
| 22 | 20 025 539 0 | Warning foil |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
