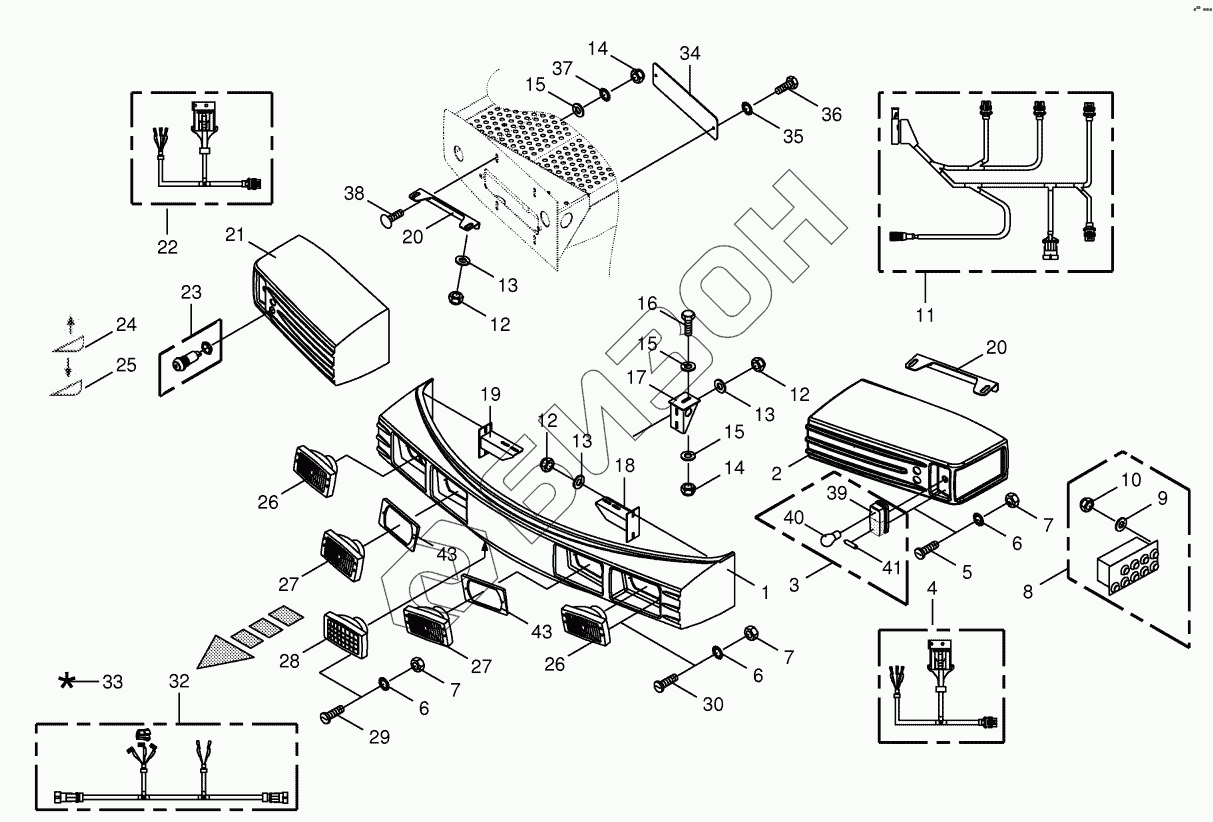

Графический каталог запасных частей к технике: KRONE BiG X 500. Front panel / Headlight
00 924 714 0
00 924 714 0
00 924 688 0
00 924 688 0
00 924 688 0
90 000 556 0
1
2
3
4
5
6
6
6
7
7
7
8
9
10
11
12
12
12
13
13
13
14
14
15
15
15
16
17
18
19
20
20
21
22
23
24
25
26
26
27
27
28
29
30
32
33
34
35
36
37
38
38
39
40
41
43
43
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 00 924 714 0 | 00 924 714 0 | Bulb |
Загрузка ...
|
|
| 00 924 688 0 | 00 924 688 0 | Bulb |
Загрузка ...
|
|
| 00 924 688 0 | 00 924 688 0 | Bulb |
Загрузка ...
|
|
| 90 000 556 0 | 90 000 556 0 | Allen screw |
Загрузка ...
|
|
| 1 | 00 223 021 3 | Front buffle |
Загрузка ...
|
|
| 2 | 20 020 130 0 | Front guard -left |
Загрузка ...
|
|
| 3 | 00 924 636 1 | Flashing light with side light |
Загрузка ...
|
|
| 4 | 20 080 495 0 | Wiring harness -left |
Загрузка ...
|
|
| 5 | 00 903 425 1 | Allen screw |
Загрузка ...
|
|
| 6 | 00 910 001 0 | Spring washer |
Загрузка ...
|
|
| 7 | 00 908 006 1 | Hex nut |
Загрузка ...
|
|
| 8 | 20 080 302 1 | Operation manual opera 2013/ 15 with sw |
Загрузка ...
|
|
| 9 | 00 910 365 0 | Washer |
Загрузка ...
|
|
| 10 | 00 908 702 0 | Locknut |
Загрузка ...
|
|
| 11 | 00 305 038 1 | Wiring harness -hand operation |
Загрузка ...
|
|
| 12 | 00 908 706 0 | Locknut |
Загрузка ...
|
|
| 13 | 00 910 603 0 | Washer |
Загрузка ...
|
|
| 14 | 00 908 758 0 | Locknut |
Загрузка ...
|
|
| 15 | 00 910 353 0 | Washer |
Загрузка ...
|
|
| 16 | 00 900 636 0 | Hex head bolt |
Загрузка ...
|
|
| 17 | 00 225 389 1 | Support -middle |
Загрузка ...
|
|
| 18 | 00 222 979 1 | Support -left |
Загрузка ...
|
|
| 19 | 00 222 980 2 | Support -right |
Загрузка ...
|
|
| 20 | 00 217 545 3 | Fastening angle |
Загрузка ...
|
|
| 21 | 20 020 131 0 | Front guard -right |
Загрузка ...
|
|
| 22 | 20 080 496 0 | Wiring harness -right |
Загрузка ...
|
|
| 23 | 00 302 723 0 | Feeler -yellow |
Загрузка ...
|
|
| 24 | 00 303 417 0 | Tag -lift lifting gear |
Загрузка ...
|
|
| 25 | 00 303 418 0 | Tag -lower lifting gear |
Загрузка ...
|
|
| 26 | 00 924 744 0 | Headlight -outside |
Загрузка ...
|
|
| 27 | 00 924 637 1 | Headlight -middle |
Загрузка ...
|
|
| 28 | 00 924 750 0 | Work light |
Загрузка ...
|
|
| 29 | 00 903 427 1 | Allen screw |
Загрузка ...
|
|
| 30 | 90 000 441 0 | Allen screw |
Загрузка ...
|
|
| 32 | 00 303 193 4 | Wiring harness -middle |
Загрузка ...
|
|
| 33 | 00 940 375 0 | Repairing set for plastics - beige |
Загрузка ...
|
|
| 34 | 00 227 913 2 | Cover |
Загрузка ...
|
|
| 35 | 00 909 908 1 | Detent edged washer |
Загрузка ...
|
|
| 36 | 00 900 614 0 | Hex head bolt |
Загрузка ...
|
|
| 37 | 00 909 909 1 | Detent edged washer |
Загрузка ...
|
|
| 38 | 00 904 850 1 | Coach bolt |
Загрузка ...
|
|
| 38 | 00 904 745 1 | Coach bolt |
Загрузка ...
|
|
| 39 | 20 080 761 0 | Pane |
Загрузка ...
|
|
| 40 | 00 924 693 0 | Singel filament buld |
Загрузка ...
|
|
| 41 | 00 924 709 0 | Singel filament buld |
Загрузка ...
|
|
| 43 | 20 024 493 0 | Key |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
