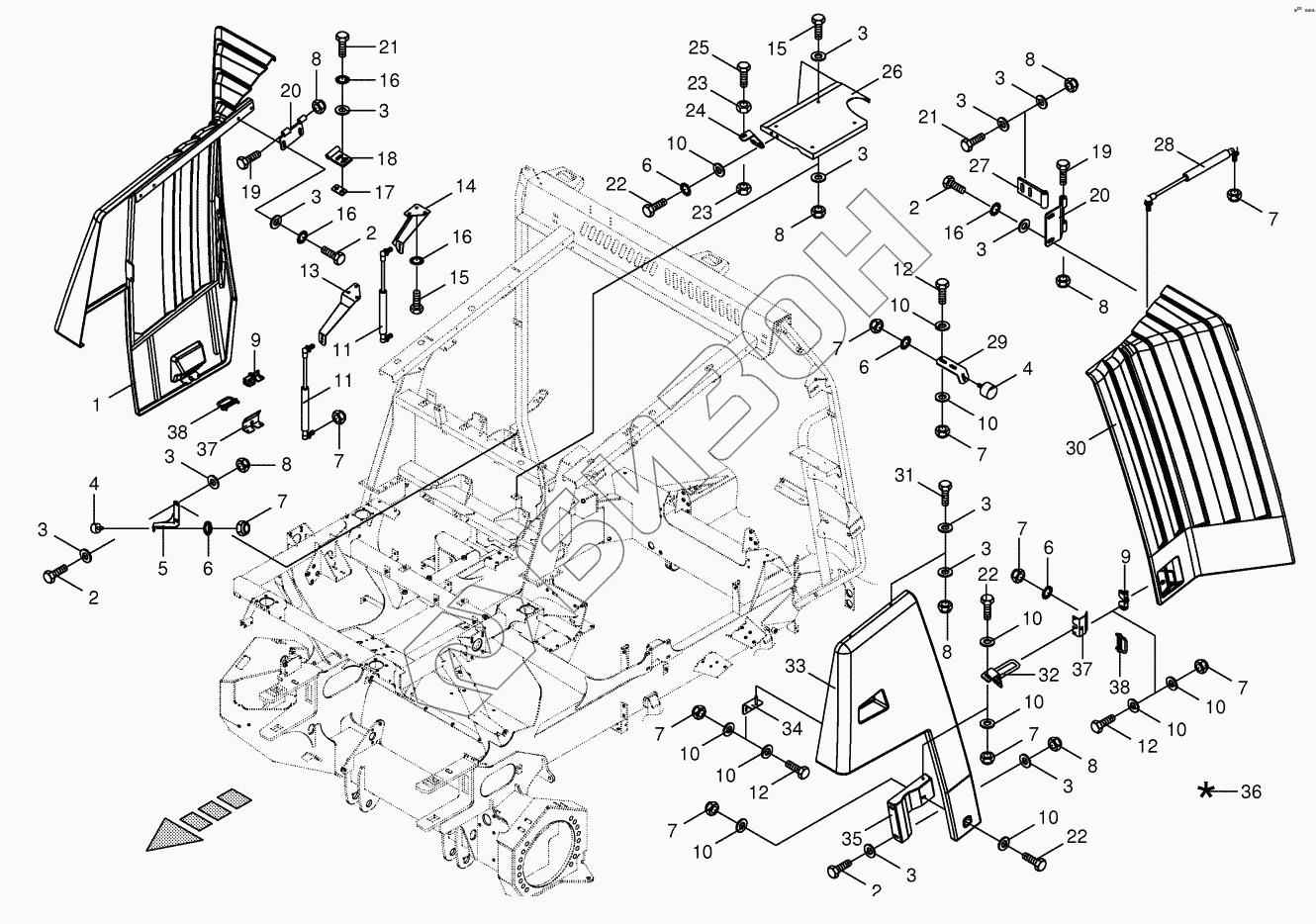

Графический каталог запасных частей к технике: KRONE BiG X 500. Cladding -lateral
1
2
2
2
3
3
3
3
3
3
3
3
3
3
3
3
3
4
4
5
6
6
6
6
7
7
7
7
7
7
7
7
7
7
8
8
8
8
8
8
8
9
9
10
10
10
10
10
10
10
10
10
10
10
11
11
12
12
12
13
14
15
15
16
16
16
16
17
18
19
19
20
20
21
21
22
22
22
23
23
24
25
26
26
27
28
29
30
31
32
33
34
35
36
37
37
38
38
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 00 216 813 0 | Fins flap -right |
Загрузка ...
|
|
| 2 | 00 900 637 0 | Hex head bolt |
Загрузка ...
|
|
| 3 | 00 910 414 0 | Washer |
Загрузка ...
|
|
| 4 | 00 924 227 0 | Rubber pad |
Загрузка ...
|
|
| 5 | 00 216 821 1 | Limit stop support |
Загрузка ...
|
|
| 6 | 00 909 908 1 | Detent edged washer |
Загрузка ...
|
|
| 7 | 00 908 706 0 | Locknut |
Загрузка ...
|
|
| 8 | 00 908 758 0 | Locknut |
Загрузка ...
|
|
| 9 | 00 938 984 1 | Gate lock |
Загрузка ...
|
|
| 10 | 00 910 603 0 | Washer |
Загрузка ...
|
|
| 11 | 00 940 193 0 | Gas spring |
Загрузка ...
|
|
| 12 | 00 900 614 0 | Hex head bolt |
Загрузка ...
|
|
| 13 | 00 360 105 1 | Support -front |
Загрузка ...
|
|
| 14 | 00 360 106 1 | Support -back |
Загрузка ...
|
|
| 15 | 00 900 634 0 | Hex head bolt |
Загрузка ...
|
|
| 16 | 00 909 909 1 | Detent edged washer |
Загрузка ...
|
|
| 17 | 00 360 103 0 | Screw-plate |
Загрузка ...
|
|
| 18 | 00 360 128 0 | Hinge |
Загрузка ...
|
|
| 19 | 00 901 447 0 | Hex head bolt |
Загрузка ...
|
|
| 20 | 00 360 129 0 | Hinge |
Загрузка ...
|
|
| 21 | 00 900 638 0 | Hex head bolt |
Загрузка ...
|
|
| 22 | 00 900 616 0 | Hex head bolt |
Загрузка ...
|
|
| 23 | 00 908 212 0 | Hex nut |
Загрузка ...
|
|
| 24 | 20 020 420 0 | Mounting angle |
Загрузка ...
|
|
| 25 | 00 901 602 1 | Hex head bolt |
Загрузка ...
|
|
| 26 | 20 020 423 1 | Cover plate |
Загрузка ...
|
|
| 26 | 20 025 468 0 | Cover plate -additional axis |
Загрузка ...
|
|
| 27 | 00 360 146 0 | Hinge |
Загрузка ...
|
|
| 28 | 00 940 191 0 | Gas spring |
Загрузка ...
|
|
| 29 | 00 360 143 0 | Limit stop |
Загрузка ...
|
|
| 30 | 00 216 816 0 | Fins flap -left |
Загрузка ...
|
|
| 31 | 00 900 639 0 | Hex head bolt |
Загрузка ...
|
|
| 32 | 00 360 138 1 | Abutment -left |
Загрузка ...
|
|
| 33 | 00 216 815 0 | Lateral guard -left front |
Загрузка ...
|
|
| 34 | 00 225 446 1 | Support |
Загрузка ...
|
|
| 35 | 20 020 413 0 | Support |
Загрузка ...
|
|
| 36 | 00 940 375 0 | Repairing set for plastics - beige |
Загрузка ...
|
|
| 37 | 20 021 394 0 | Holding plate |
Загрузка ...
|
|
| 38 | 20 021 393 0 | Yoke |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
