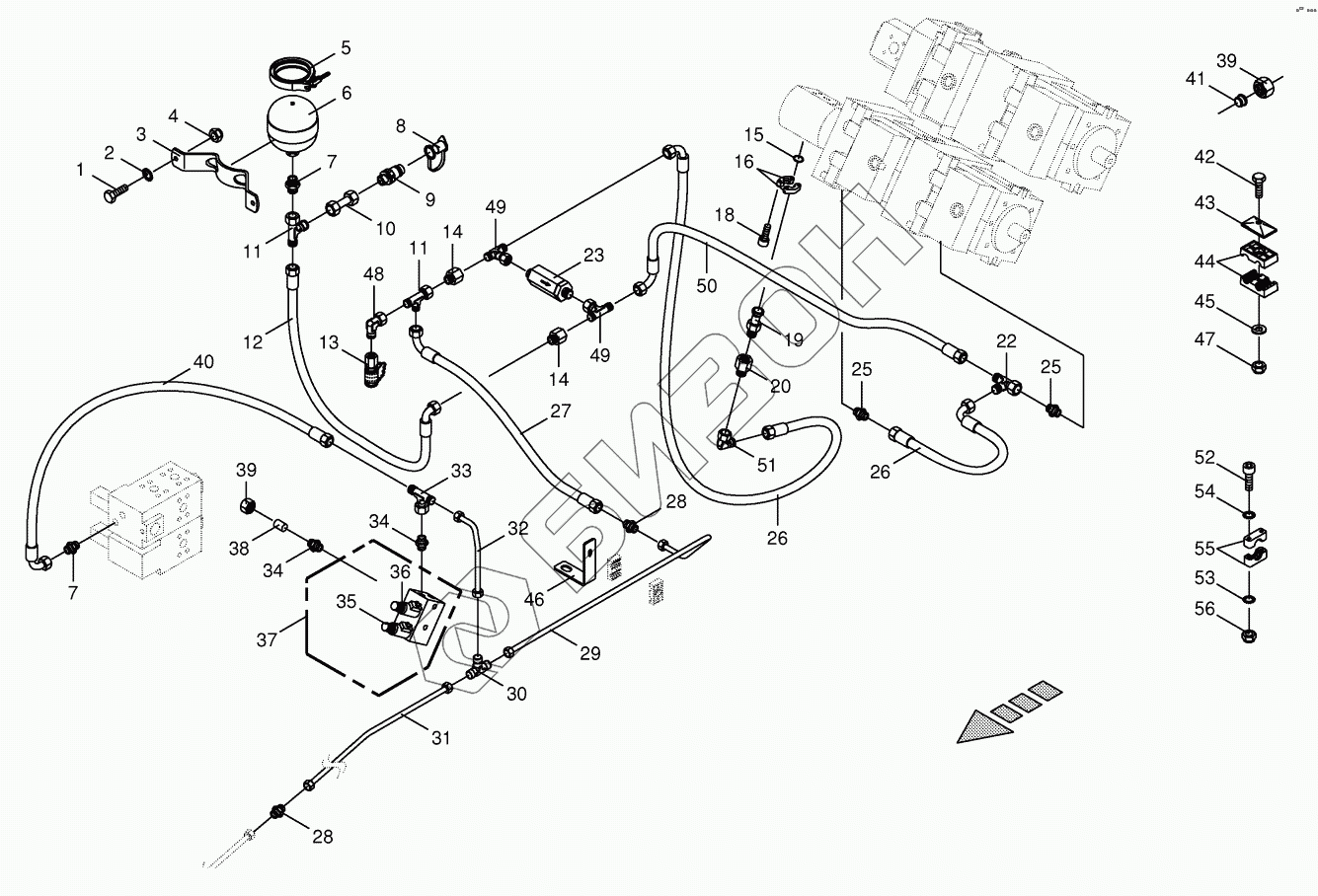

Графический каталог запасных частей к технике: KRONE BiG X 500. Charge pressure lines - back
00 919 070 0
1
2
3
4
5
6
7
7
8
9
10
11
11
12
13
14
14
15
16
18
19
20
22
23
25
25
26
26
27
28
28
29
30
31
32
33
34
34
35
36
37
38
39
39
40
41
42
43
44
45
46
47
48
49
49
50
51
52
53
54
55
56
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 00 919 070 0 | 00 919 070 0 | Solenoid coil |
Загрузка ...
|
|
| 1 | 00 900 637 0 | Hex head bolt |
Загрузка ...
|
|
| 2 | 00 909 909 1 | Detent edged washer |
Загрузка ...
|
|
| 3 | 00 231 209 0 | Accumulator support |
Загрузка ...
|
|
| 4 | 00 908 212 0 | Hex nut |
Загрузка ...
|
|
| 5 | 00 924 030 0 | Joint bolt-hose clamp |
Загрузка ...
|
|
| 6 | 00 919 607 0 | Pressure accumulator |
Загрузка ...
|
|
| 7 | 00 920 901 1 | Male connector |
Загрузка ...
|
|
| 8 | 00 921 171 1 | Dust cap -red |
Загрузка ...
|
|
| 9 | 00 921 145 0 | Connector plug |
Загрузка ...
|
|
| 10 | 00 230 743 0 | Double nipple |
Загрузка ...
|
|
| 11 | 00 921 079 1 | Adjustable L connection |
Загрузка ...
|
|
| 12 | 27 000 332 0 | High pressure hose line |
Загрузка ...
|
|
| 13 | 00 920 868 0 | Connector f.mini-test equipm. |
Загрузка ...
|
|
| 14 | 00 920 902 0 | Reducer fitting |
Загрузка ...
|
|
| 15 | 27 003 924 0 | Flange gasket |
Загрузка ...
|
|
| 16 | 00 920 857 1 | SAE-flange section -2 halves |
Загрузка ...
|
|
| 18 | 00 903 108 2 | Allen screw |
Загрузка ...
|
|
| 19 | 27 000 071 0 | SAE-flange adapter |
Загрузка ...
|
|
| 20 | 00 919 659 0 | Reducer fitting |
Загрузка ...
|
|
| 22 | 00 921 238 0 | Adjustable L connection |
Загрузка ...
|
|
| 23 | 00 919 170 0 | High pressure filter |
Загрузка ...
|
|
| 25 | 00 921 174 1 | Male connector |
Загрузка ...
|
|
| 26 | 27 000 331 0 | High pressure hose line |
Загрузка ...
|
|
| 27 | 00 921 257 0 | High pressure hose line |
Загрузка ...
|
|
| 28 | 00 921 054 1 | Connector |
Загрузка ...
|
|
| 29 | 20 024 482 0 | Hydraulic line -incl. nozzle disc cap, cutting ring |
Загрузка ...
|
|
| 30 | 00 921 071 1 | T connector |
Загрузка ...
|
|
| 31 | 20 020 646 0 | Hydraulic line -incl. nozzle disc cap, cutting ring |
Загрузка ...
|
|
| 32 | 20 024 474 0 | Hydraulic line -incl. nozzle disc cap, cutting ring |
Загрузка ...
|
|
| 33 | 00 921 077 1 | T connector |
Загрузка ...
|
|
| 34 | 00 921 060 2 | Male connector |
Загрузка ...
|
|
| 35 | 00 919 141 1 | Pressure regulator -cpl. |
Загрузка ...
|
|
| 36 | 00 919 028 0 | 3/2-Directional-control valve |
Загрузка ...
|
|
| 37 | 00 919 126 1 | Valve block |
Загрузка ...
|
|
| 38 | 00 919 300 0 | Locking cone w. O-ring |
Загрузка ...
|
|
| 39 | 00 921 206 0 | Nozzle disc cap |
Загрузка ...
|
|
| 40 | 00 921 257 0 | High pressure hose line |
Загрузка ...
|
|
| 41 | 00 921 046 1 | Cutting ring |
Загрузка ...
|
|
| 42 | 00 901 412 1 | Hex head bolt |
Загрузка ...
|
|
| 43 | 00 925 134 0 | Cover plate |
Загрузка ...
|
|
| 44 | 00 925 105 0 | Tube clamp -2 halves |
Загрузка ...
|
|
| 45 | 00 910 411 1 | Washer |
Загрузка ...
|
|
| 46 | 20 024 503 0 | Clamp holder |
Загрузка ...
|
|
| 47 | 00 908 704 1 | Locknut |
Загрузка ...
|
|
| 48 | 00 921 067 1 | Angle lug |
Загрузка ...
|
|
| 49 | 90 000 032 0 | T connector |
Загрузка ...
|
|
| 50 | 00 920 116 0 | High pressure hose line |
Загрузка ...
|
|
| 51 | 00 921 173 0 | Angle lug |
Загрузка ...
|
|
| 52 | 00 903 150 0 | Allen screw |
Загрузка ...
|
|
| 53 | 00 909 910 1 | Detent edged washer |
Загрузка ...
|
|
| 54 | 00 909 911 0 | Detent edged washer |
Загрузка ...
|
|
| 55 | 00 925 164 0 | Tube clamp -2 halves |
Загрузка ...
|
|
| 56 | 00 908 701 0 | Locknut |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
