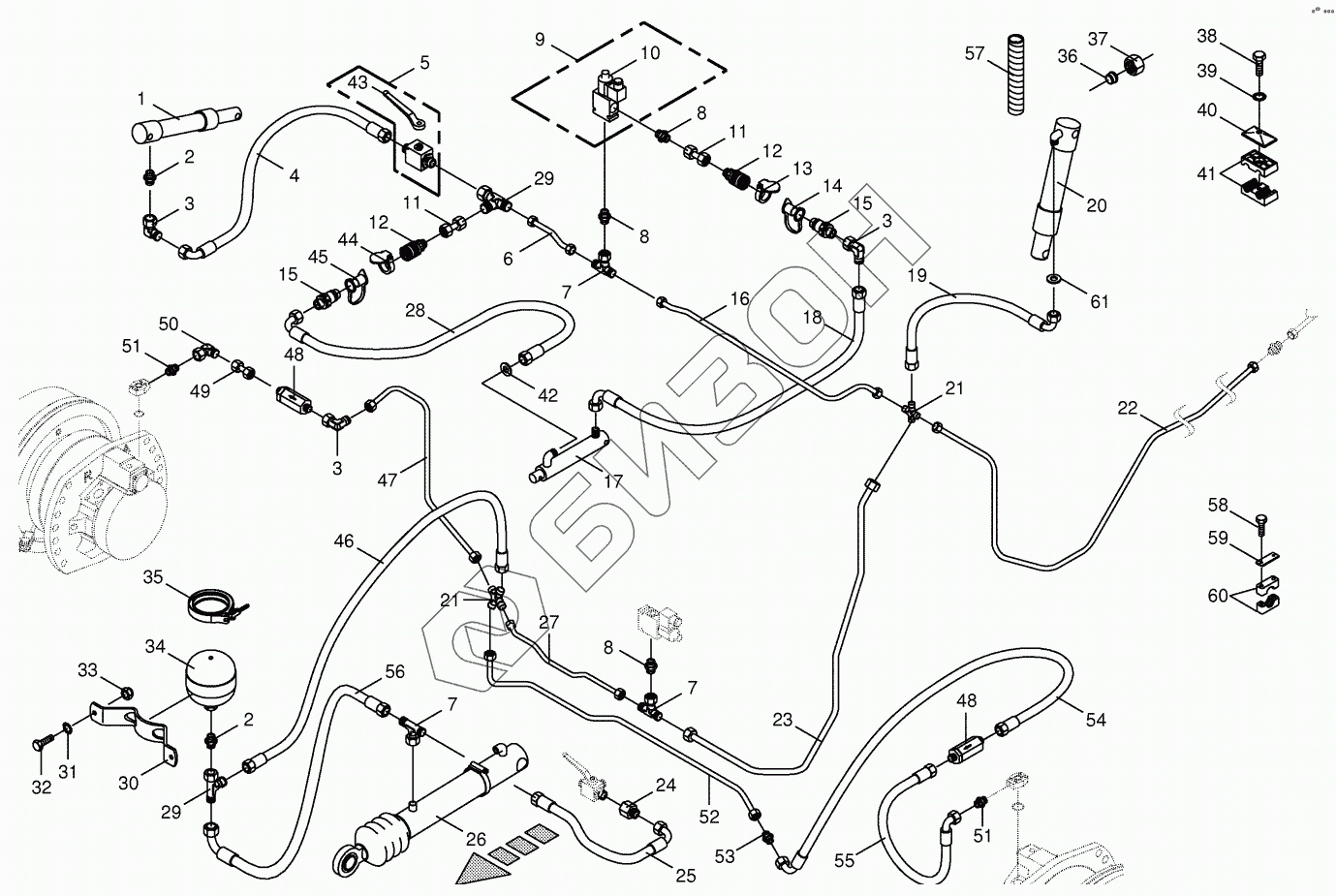

Графический каталог запасных частей к технике: KRONE BiG X 500. Charge pressure lines - front
27 003 406 0
27 009 623 0
27 001 322 0
27 003 406 0
00 919 070 0
1
2
2
3
3
3
4
5
6
7
7
7
8
8
8
9
10
11
11
12
12
13
14
15
15
16
17
18
19
20
21
21
22
23
24
25
26
27
28
29
29
30
31
32
33
34
35
36
37
38
38
38
38
38
39
40
41
42
43
44
45
46
47
48
48
49
50
51
51
52
53
54
55
56
57
58
59
60
61
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 27 003 406 0 | 27 003 406 0 | Sealing set |
Загрузка ...
|
|
| 27 009 623 0 | 27 009 623 0 | Sealing set |
Загрузка ...
|
|
| 27 001 322 0 | 27 001 322 0 | Sealing set |
Загрузка ...
|
|
| 27 003 406 0 | 27 003 406 0 | Sealing set |
Загрузка ...
|
|
| 00 919 070 0 | 00 919 070 0 | Solenoid coil |
Загрузка ...
|
|
| 1 | 27 001 370 0 | Hydraulic cylinder |
Загрузка ...
|
|
| 2 | 00 920 901 1 | Male connector |
Загрузка ...
|
|
| 3 | 00 921 067 1 | Angle lug |
Загрузка ...
|
|
| 4 | 27 000 332 0 | High pressure hose line |
Загрузка ...
|
|
| 5 | 00 921 122 2 | Ball valve |
Загрузка ...
|
|
| 6 | 20 020 643 0 | Hydraulic line -incl. nozzle disc cap, cutting ring |
Загрузка ...
|
|
| 7 | 00 921 077 1 | T connector |
Загрузка ...
|
|
| 8 | 00 919 918 1 | Male connector |
Загрузка ...
|
|
| 9 | 00 919 034 0 | 3/2-Diverter vave bloc |
Загрузка ...
|
|
| 10 | 00 919 028 0 | 3/2-Directional-control valve |
Загрузка ...
|
|
| 11 | 00 230 743 0 | Double nipple |
Загрузка ...
|
|
| 12 | 00 919 323 0 | Sleeve |
Загрузка ...
|
|
| 13 | 00 919 994 0 | Cover -red |
Загрузка ...
|
|
| 14 | 00 921 171 1 | Dust cap -red |
Загрузка ...
|
|
| 15 | 00 919 322 0 | Connector plug |
Загрузка ...
|
|
| 16 | 20 020 644 0 | Hydraulic line -incl. nozzle disc cap, cutting ring |
Загрузка ...
|
|
| 17 | 27 001 267 0 | Hydraulic cylinder |
Загрузка ...
|
|
| 18 | 00 920 083 0 | High pressure hose line |
Загрузка ...
|
|
| 19 | 00 920 061 1 | High pressure hose line |
Загрузка ...
|
|
| 20 | 20 021 403 0 | Hydraulic cylinder |
Загрузка ...
|
|
| 21 | 00 921 094 1 | Cross pipe union |
Загрузка ...
|
|
| 22 | 20 020 645 0 | Hydraulic line -incl. nozzle disc cap, cutting ring |
Загрузка ...
|
|
| 23 | 20 024 471 0 | Hydraulic line -incl. nozzle disc cap, cutting ring |
Загрузка ...
|
|
| 24 | 00 921 160 1 | Reducer fitting |
Загрузка ...
|
|
| 25 | 27 003 853 0 | High pressure hose line |
Загрузка ...
|
|
| 26 | 00 918 525 2 | Hydraulic cylinder |
Загрузка ...
|
|
| 27 | 20 023 935 0 | Hydraulic line -incl. nozzle disc cap, cutting ring |
Загрузка ...
|
|
| 28 | 00 920 972 0 | High pressure hose line |
Загрузка ...
|
|
| 29 | 00 921 079 1 | Adjustable L connection |
Загрузка ...
|
|
| 30 | 00 231 209 0 | Accumulator support |
Загрузка ...
|
|
| 31 | 00 909 909 1 | Detent edged washer |
Загрузка ...
|
|
| 32 | 00 900 637 0 | Hex head bolt |
Загрузка ...
|
|
| 33 | 00 908 212 0 | Hex nut |
Загрузка ...
|
|
| 34 | 00 919 607 0 | Pressure accumulator |
Загрузка ...
|
|
| 35 | 00 924 030 0 | Joint bolt-hose clamp |
Загрузка ...
|
|
| 36 | 00 921 046 1 | Cutting ring |
Загрузка ...
|
|
| 37 | 00 921 206 0 | Nozzle disc cap |
Загрузка ...
|
|
| 38 | 00 901 042 1 | Hex head bolt |
Загрузка ...
|
|
| 38 | 00 901 048 1 | Hex head bolt |
Загрузка ...
|
|
| 38 | 00 901 009 2 | Hex head bolt |
Загрузка ...
|
|
| 38 | 00 901 010 0 | Hex head bolt |
Загрузка ...
|
|
| 38 | 00 901 008 1 | Hex head bolt |
Загрузка ...
|
|
| 39 | 00 909 908 1 | Detent edged washer |
Загрузка ...
|
|
| 40 | 00 925 134 0 | Cover plate |
Загрузка ...
|
|
| 41 | 00 925 105 0 | Tube clamp -2 halves |
Загрузка ...
|
|
| 42 | 00 332 014 3 | Throttling disc |
Загрузка ...
|
|
| 43 | 00 919 664 0 | Hand lever -incl. screw, washer |
Загрузка ...
|
|
| 44 | 00 921 263 1 | Dust cap -blue |
Загрузка ...
|
|
| 45 | 00 916 602 0 | Cover -blue |
Загрузка ...
|
|
| 46 | 27 003 841 0 | High pressure hose line |
Загрузка ...
|
|
| 47 | 20 023 937 0 | Hydraulic line -incl. nozzle disc cap, cutting ring |
Загрузка ...
|
|
| 48 | 00 919 665 1 | Non-return valve |
Загрузка ...
|
|
| 49 | 00 919 312 1 | Double nipple |
Загрузка ...
|
|
| 50 | 00 920 825 0 | Lug |
Загрузка ...
|
|
| 51 | 00 920 815 1 | Male connector |
Загрузка ...
|
|
| 52 | 20 024 517 0 | Hydraulic line -incl. nozzle disc cap, cutting ring |
Загрузка ...
|
|
| 53 | 00 921 054 1 | Connector |
Загрузка ...
|
|
| 54 | 00 920 061 1 | High pressure hose line |
Загрузка ...
|
|
| 55 | 27 003 920 1 | High pressure hose line |
Загрузка ...
|
|
| 56 | 27 003 835 0 | High pressure hose line |
Загрузка ...
|
|
| 57 | 00 940 478 0 | Spiral strip -Id.-no.= 1m |
Загрузка ...
|
|
| 58 | 00 901 411 1 | Hex head bolt |
Загрузка ...
|
|
| 59 | 27 003 942 0 | Cover plate |
Загрузка ...
|
|
| 60 | 27 003 921 0 | Tube clamp -2 halves |
Загрузка ...
|
|
| 61 | 00 332 014 3 | Throttling disc |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
