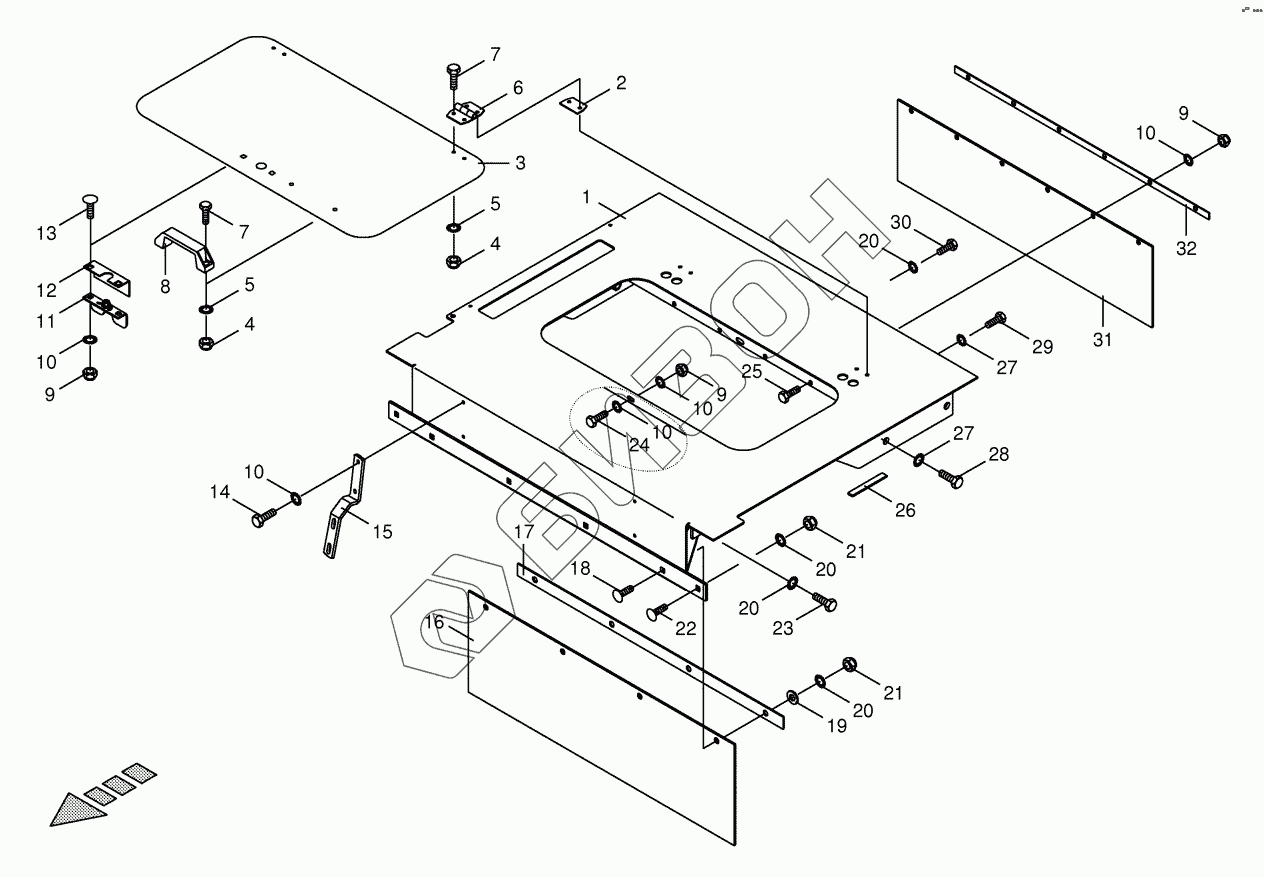

Графический каталог запасных частей к технике: KRONE BiG X 500. Cover- Feeder Housing
1
2
3
4
4
5
5
6
7
7
8
9
9
9
10
10
10
10
10
11
12
13
14
15
16
17
18
19
20
20
20
20
21
21
22
23
24
25
26
27
27
28
29
30
31
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 20 022 610 0 | Cover |
Загрузка ...
|
|
| 2 | 20 022 704 0 | Spacer plate |
Загрузка ...
|
|
| 3 | 20 022 705 0 | Cover plate |
Загрузка ...
|
|
| 4 | 00 908 704 1 | Locknut |
Загрузка ...
|
|
| 5 | 00 909 906 1 | Detent edged washer |
Загрузка ...
|
|
| 6 | 27 001 211 0 | Hinge |
Загрузка ...
|
|
| 7 | 00 900 608 0 | Hex head bolt |
Загрузка ...
|
|
| 8 | 00 924 915 0 | Hand grip |
Загрузка ...
|
|
| 9 | 00 908 706 0 | Locknut |
Загрузка ...
|
|
| 10 | 00 909 908 1 | Detent edged washer |
Загрузка ...
|
|
| 11 | 00 938 984 1 | Gate lock |
Загрузка ...
|
|
| 12 | 00 219 783 0 | Angle |
Загрузка ...
|
|
| 13 | 00 904 731 2 | Coach bolt |
Загрузка ...
|
|
| 14 | 00 900 616 0 | Hex head bolt |
Загрузка ...
|
|
| 15 | 00 215 782 0 | Licence plate support |
Загрузка ...
|
|
| 16 | 00 227 964 1 | Rubber cover |
Загрузка ...
|
|
| 17 | 00 227 963 1 | Clamping strap |
Загрузка ...
|
|
| 18 | 00 904 745 1 | Coach bolt |
Загрузка ...
|
|
| 19 | 00 910 414 0 | Washer |
Загрузка ...
|
|
| 20 | 00 909 909 1 | Detent edged washer |
Загрузка ...
|
|
| 21 | 00 908 758 0 | Locknut |
Загрузка ...
|
|
| 22 | 00 904 850 1 | Coach bolt |
Загрузка ...
|
|
| 23 | 00 900 636 0 | Hex head bolt |
Загрузка ...
|
|
| 24 | 00 900 201 0 | Hex head bolt |
Загрузка ...
|
|
| 25 | 00 900 614 0 | Hex head bolt |
Загрузка ...
|
|
| 26 | 00 938 303 0 | Sealing strip -Id.-no.= 1m |
Загрузка ...
|
|
| 27 | 00 909 910 1 | Detent edged washer |
Загрузка ...
|
|
| 28 | 00 900 656 0 | Hex head bolt |
Загрузка ...
|
|
| 29 | 00 900 658 0 | Hex head bolt |
Загрузка ...
|
|
| 30 | 00 900 637 0 | Hex head bolt |
Загрузка ...
|
|
| 31 | 00 217 459 0 | Rubber cover |
Загрузка ...
|
|
| 32 | 00 217 460 0 | Clamping strap |
Загрузка ...
|
