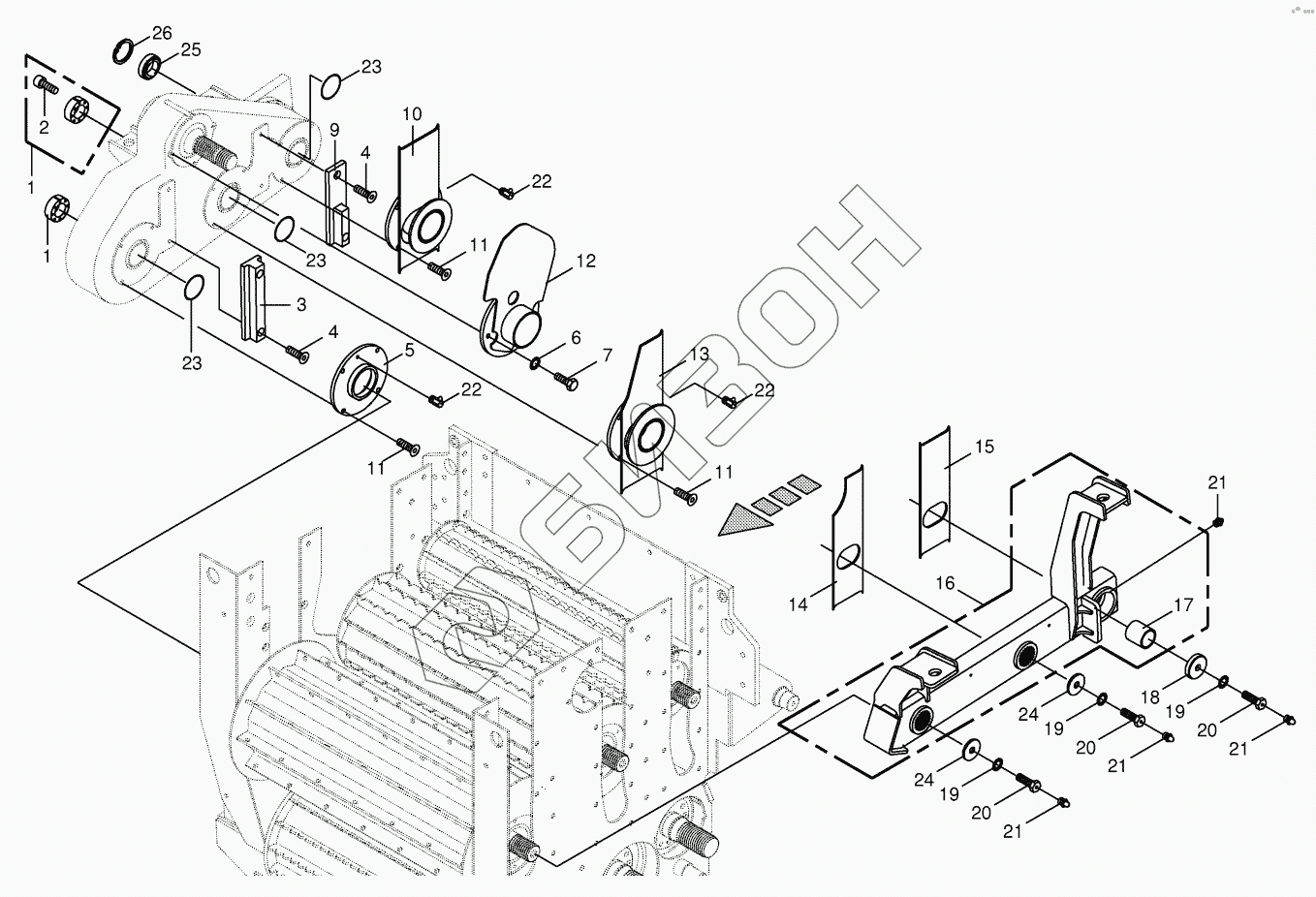

Графический каталог запасных частей к технике: KRONE BiG X 500. Top feed roller bearing
1
1
2
3
4
4
5
6
7
9
10
11
11
11
12
13
14
15
16
17
18
19
19
19
20
20
20
21
21
21
21
22
22
22
23
23
23
24
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 00 940 094 0 | Cone-type tensioner -15 Nm |
Загрузка ...
|
|
| 2 | 90 000 144 0 | Allen screw |
Загрузка ...
|
|
| 3 | 00 216 601 0 | Slide block -front |
Загрузка ...
|
|
| 4 | 00 904 025 1 | Countersunkscrew |
Загрузка ...
|
|
| 5 | 20 022 479 1 | Wrapping guard -front |
Загрузка ...
|
|
| 6 | 00 909 908 1 | Detent edged washer |
Загрузка ...
|
|
| 7 | 00 900 614 0 | Hex head bolt |
Загрузка ...
|
|
| 9 | 00 216 602 0 | Slide block -back |
Загрузка ...
|
|
| 10 | 20 022 791 1 | Wrapping guard -back |
Загрузка ...
|
|
| 11 | 00 904 024 1 | Countersunkscrew |
Загрузка ...
|
|
| 12 | 00 224 002 2 | Wrapping guard -gear-sided |
Загрузка ...
|
|
| 13 | 20 022 478 1 | Wrapping guard -middle |
Загрузка ...
|
|
| 14 | 20 022 475 0 | Slider -left front |
Загрузка ...
|
|
| 15 | 20 022 477 0 | Slider -back left |
Загрузка ...
|
|
| 16 | 20 022 525 2 | Arm -left |
Загрузка ...
|
|
| 17 | 00 935 342 0 | Bearing bush |
Загрузка ...
|
|
| 18 | 00 227 745 2 | Lock collar |
Загрузка ...
|
|
| 19 | 00 909 912 1 | Detent edged washer |
Загрузка ...
|
|
| 20 | 00 227 744 3 | Hollow screw |
Загрузка ...
|
|
| 21 | 00 919 105 0 | Grease niple |
Загрузка ...
|
|
| 22 | 00 919 107 0 | Grease niple |
Загрузка ...
|
|
| 23 | 90 000 544 0 | Four lobe cylinder seal |
Загрузка ...
|
|
| 24 | 00 910 356 0 | Washer |
Загрузка ...
|
|
| 25 | 00 930 507 0 | Grooved ball bearing |
Загрузка ...
|
|
| 26 | 00 911 659 0 | Circlip |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
