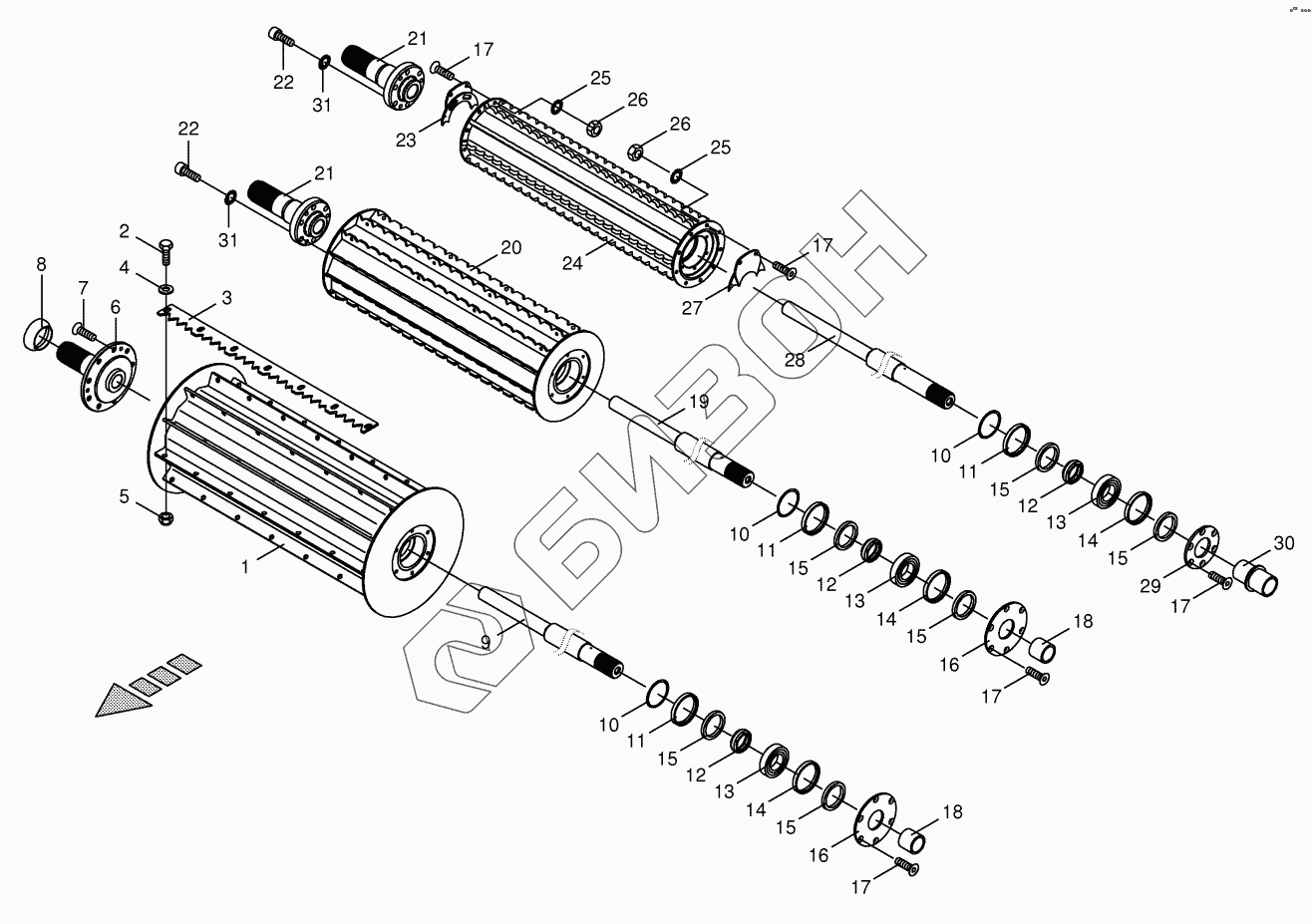

Графический каталог запасных частей к технике: KRONE BiG X 500. Top feed rollers
1
2
3
4
5
6
7
8
9
10
10
10
11
11
11
12
12
12
13
13
13
14
14
14
15
15
15
15
15
15
16
16
17
17
17
17
17
18
18
19
20
21
21
22
22
23
24
25
25
26
26
27
28
29
30
31
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 20 021 999 0 | Precompression roller |
Загрузка ...
|
|
| 2 | 00 900 295 0 | Hex head bolt -special |
Загрузка ...
|
|
| 3 | 00 216 198 1 | Serrated bar |
Загрузка ...
|
|
| 4 | 00 216 284 0 | Washer |
Загрузка ...
|
|
| 5 | 00 908 503 0 | Locknut -special |
Загрузка ...
|
|
| 6 | 20 022 015 0 | Drive spigot |
Загрузка ...
|
|
| 7 | 90 001 416 0 | Countersunkscrew |
Загрузка ...
|
|
| 8 | 00 216 334 0 | Wrapping guard |
Загрузка ...
|
|
| 9 | 20 022 028 0 | Axle for precompression roller |
Загрузка ...
|
|
| 10 | 00 910 969 0 | Shim ring |
Загрузка ...
|
|
| 11 | 20 022 027 0 | Spacer ring -outside |
Загрузка ...
|
|
| 12 | 20 220 617 0 | Spacer ring -inside |
Загрузка ...
|
|
| 13 | 00 931 915 0 | Pendular roller bearing |
Загрузка ...
|
|
| 14 | 00 221 003 1 | Spacer ring |
Загрузка ...
|
|
| 15 | 90 002 109 0 | Radial-shaft sealing ring |
Загрузка ...
|
|
| 16 | 20 022 025 0 | Cover disc |
Загрузка ...
|
|
| 17 | 90 001 417 0 | Countersunkscrew |
Загрузка ...
|
|
| 18 | 20 022 026 0 | Bushing |
Загрузка ...
|
|
| 19 | 20 022 401 0 | Axle |
Загрузка ...
|
|
| 20 | 20 022 380 0 | Intermediate roller |
Загрузка ...
|
|
| 21 | 20 021 809 0 | Drive spigot |
Загрузка ...
|
|
| 22 | 00 903 141 2 | Allen screw |
Загрузка ...
|
|
| 23 | 20 023 262 0 | Stripper -right |
Загрузка ...
|
|
| 24 | 20 022 304 0 | Compression roller |
Загрузка ...
|
|
| 25 | 00 909 908 1 | Detent edged washer |
Загрузка ...
|
|
| 26 | 00 908 210 0 | Hex nut |
Загрузка ...
|
|
| 27 | 20 023 265 0 | Stripper -left |
Загрузка ...
|
|
| 28 | 20 022 302 1 | Axle |
Загрузка ...
|
|
| 29 | 20 022 301 0 | Cover disc |
Загрузка ...
|
|
| 30 | 20 022 303 0 | Bushing |
Загрузка ...
|
|
| 31 | 00 909 911 0 | Detent edged washer |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
