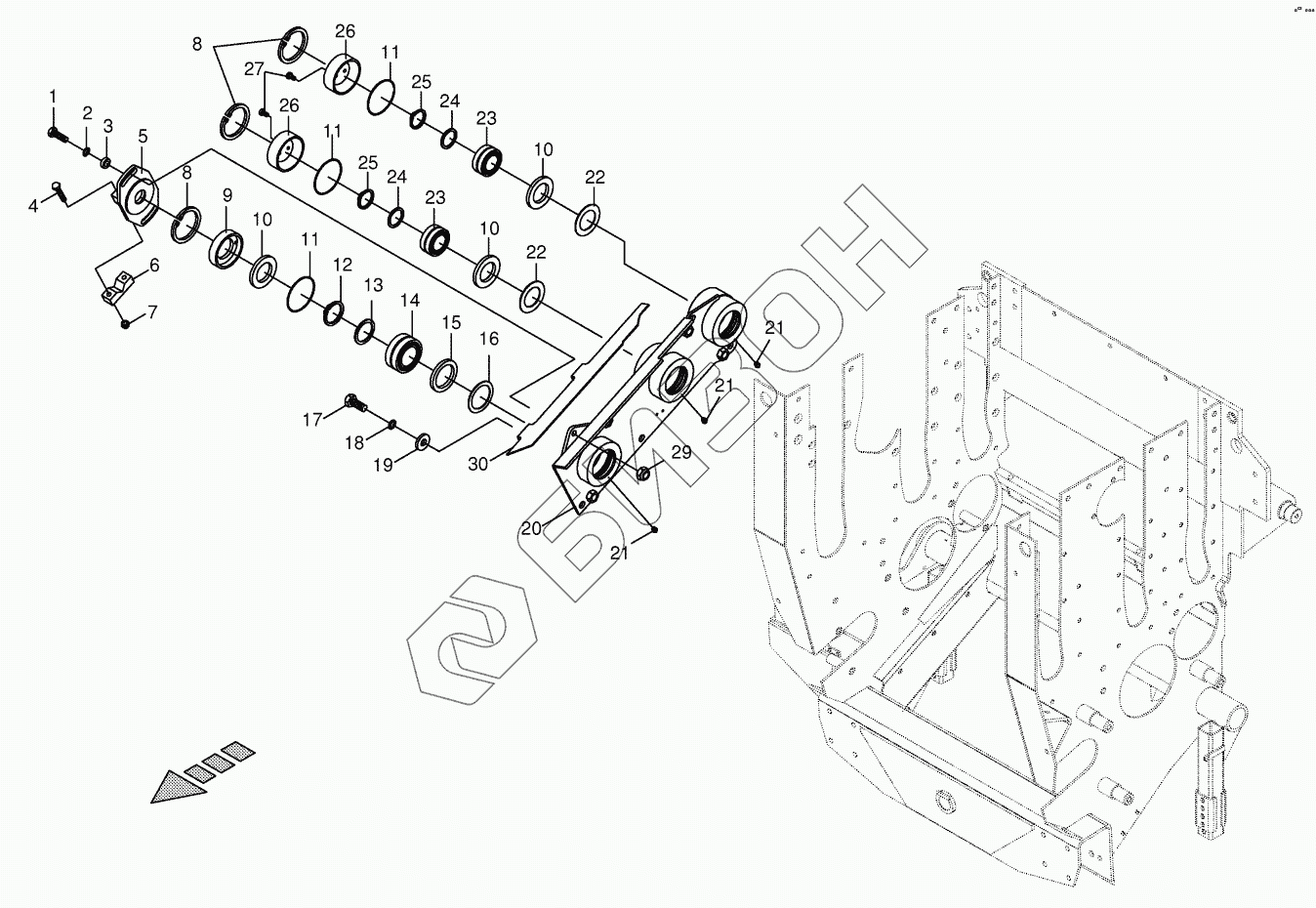

Графический каталог запасных частей к технике: KRONE BiG X 500. Lower feed roller bearing
1
2
3
4
5
6
7
8
8
9
10
10
10
11
11
11
12
13
14
15
16
17
18
19
20
21
21
21
22
22
23
23
24
24
25
25
26
26
27
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 00 900 658 0 | Hex head bolt |
Загрузка ...
|
|
| 2 | 00 909 910 1 | Detent edged washer |
Загрузка ...
|
|
| 3 | 00 910 320 0 | Washer |
Загрузка ...
|
|
| 4 | 00 900 289 1 | Hex head bolt |
Загрузка ...
|
|
| 5 | 00 224 228 1 | Adjustable metal-locating |
Загрузка ...
|
|
| 6 | 00 224 372 0 | Clamp half |
Загрузка ...
|
|
| 7 | 00 908 758 0 | Locknut |
Загрузка ...
|
|
| 8 | 00 911 680 0 | Circlip |
Загрузка ...
|
|
| 9 | 00 221 125 1 | Gasket ring |
Загрузка ...
|
|
| 10 | 00 936 300 2 | Radial-shaft sealing ring |
Загрузка ...
|
|
| 11 | 00 937 602 0 | O-ring |
Загрузка ...
|
|
| 12 | 00 911 553 0 | Circlip |
Загрузка ...
|
|
| 13 | 00 910 735 3 | Supporting disc |
Загрузка ...
|
|
| 14 | 00 931 926 0 | Pendular roller bearing |
Загрузка ...
|
|
| 15 | 00 936 421 1 | Radial-shaft sealing ring |
Загрузка ...
|
|
| 16 | 00 221 128 0 | Cover disc |
Загрузка ...
|
|
| 17 | 00 900 675 0 | Hex head bolt |
Загрузка ...
|
|
| 18 | 00 909 912 1 | Detent edged washer |
Загрузка ...
|
|
| 19 | 00 910 362 0 | Washer |
Загрузка ...
|
|
| 20 | 00 216 285 2 | Bearing housing |
Загрузка ...
|
|
| 21 | 00 919 106 0 | Grease niple |
Загрузка ...
|
|
| 22 | 00 221 129 0 | Cover disc |
Загрузка ...
|
|
| 23 | 00 931 904 1 | Pendular roller bearing |
Загрузка ...
|
|
| 24 | 00 910 730 0 | Supporting disc |
Загрузка ...
|
|
| 25 | 00 911 545 0 | Circlip |
Загрузка ...
|
|
| 26 | 00 221 123 1 | Cover disc |
Загрузка ...
|
|
| 27 | 00 900 253 1 | Hex head bolt |
Загрузка ...
|
|
| 29 | 00 908 701 0 | Locknut |
Загрузка ...
|
|
| 30 | 20 024 356 0 | Cover plate -outside right |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
