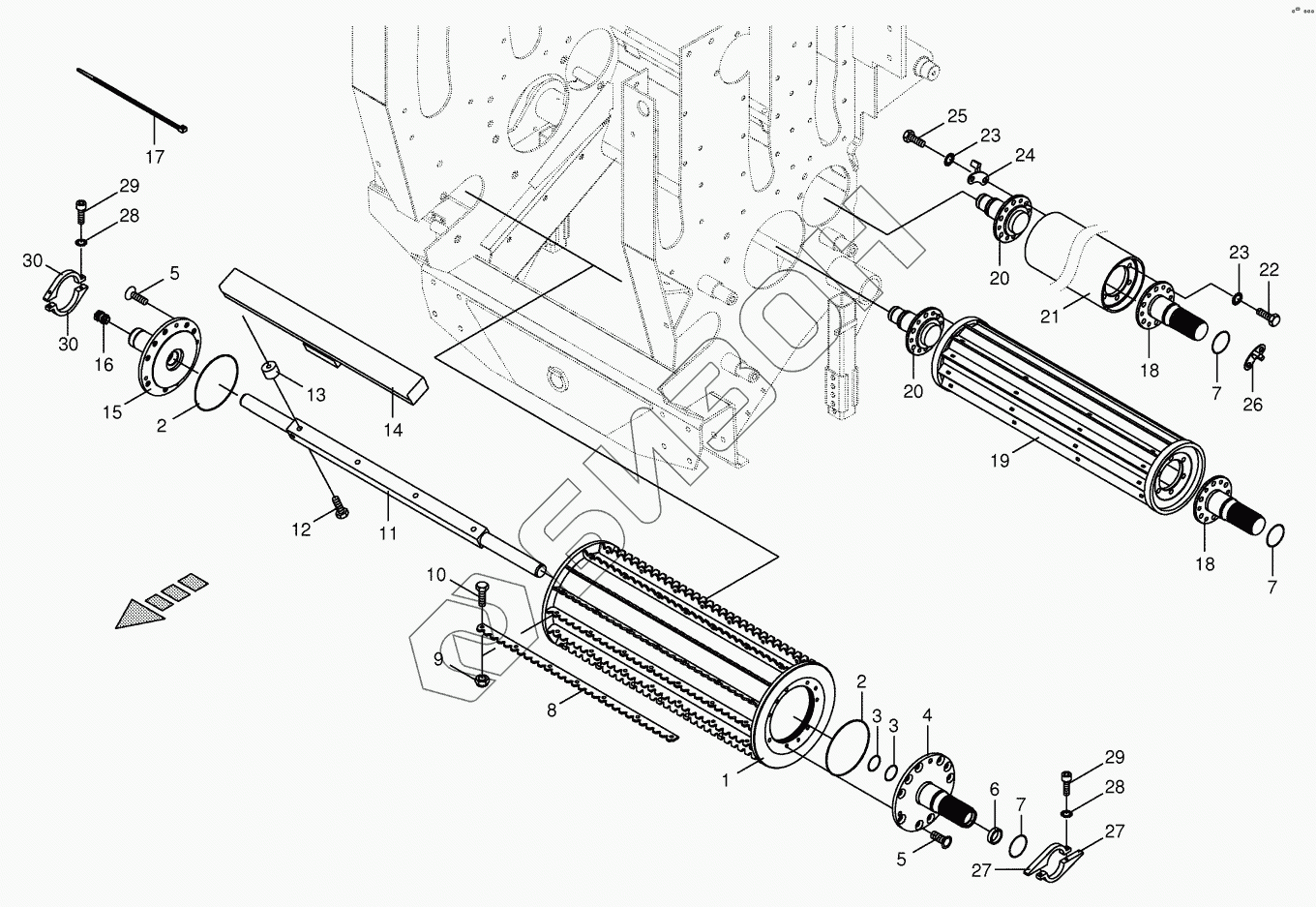

Графический каталог запасных частей к технике: KRONE BiG X 500. Lower feed rollers
00 303 010 0
1
2
2
3
3
4
5
5
6
7
7
7
8
9
10
11
12
13
14
15
16
17
18
18
19
20
20
21
22
23
23
24
25
26
27
27
28
28
29
29
30
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 00 303 010 0 | 00 303 010 0 | Single-wire seal green |
Загрузка ...
|
|
| 1 | 20 025 967 1 | Feed roller bottom |
Загрузка ...
|
|
| 2 | 00 937 601 0 | O-ring |
Загрузка ...
|
|
| 3 | 00 937 503 0 | O-ring |
Загрузка ...
|
|
| 4 | 20 021 971 0 | Drive spigot |
Загрузка ...
|
|
| 5 | 90 001 416 0 | Countersunkscrew |
Загрузка ...
|
|
| 6 | 00 940 384 0 | Radial-shaft sealing ring |
Загрузка ...
|
|
| 7 | 00 940 383 0 | O-ring |
Загрузка ...
|
|
| 8 | 20 022 418 0 | Serrated bar |
Загрузка ...
|
|
| 9 | 90 000 192 0 | Locknut -special |
Загрузка ...
|
|
| 10 | 90 000 191 0 | Hex head bolt -special |
Загрузка ...
|
|
| 11 | 20 021 966 0 | Axle |
Загрузка ...
|
|
| 12 | 00 900 364 0 | Hex head bolt |
Загрузка ...
|
|
| 13 | 00 224 226 2 | Spacer |
Загрузка ...
|
|
| 14 | 00 224 225 7 | metal sensor -Metal positioning |
Загрузка ...
|
|
| 15 | 20 021 974 0 | Bearing bolt |
Загрузка ...
|
|
| 16 | 00 303 449 1 | Strain relief bolting |
Загрузка ...
|
|
| 17 | 00 922 671 1 | Cable band |
Загрузка ...
|
|
| 18 | 20 021 810 0 | Drive spigot |
Загрузка ...
|
|
| 19 | 20 020 469 2 | Intermediate roller -below |
Загрузка ...
|
|
| 20 | 20 021 811 0 | Bearing bolt |
Загрузка ...
|
|
| 21 | 00 216 162 2 | Smoothing roll |
Загрузка ...
|
|
| 22 | 00 900 655 0 | Hex head bolt |
Загрузка ...
|
|
| 23 | 00 909 910 1 | Detent edged washer |
Загрузка ...
|
|
| 24 | 00 215 861 1 | Stripper -right |
Загрузка ...
|
|
| 25 | 00 900 656 0 | Hex head bolt |
Загрузка ...
|
|
| 26 | 20 024 351 1 | Stripper -left |
Загрузка ...
|
|
| 27 | 20 024 446 0 | Stripper -below left |
Загрузка ...
|
|
| 28 | 00 909 903 0 | Detent edged washer |
Загрузка ...
|
|
| 29 | 00 903 075 1 | Allen screw |
Загрузка ...
|
|
| 30 | 20 024 445 0 | Stripper -below right |
Загрузка ...
|
