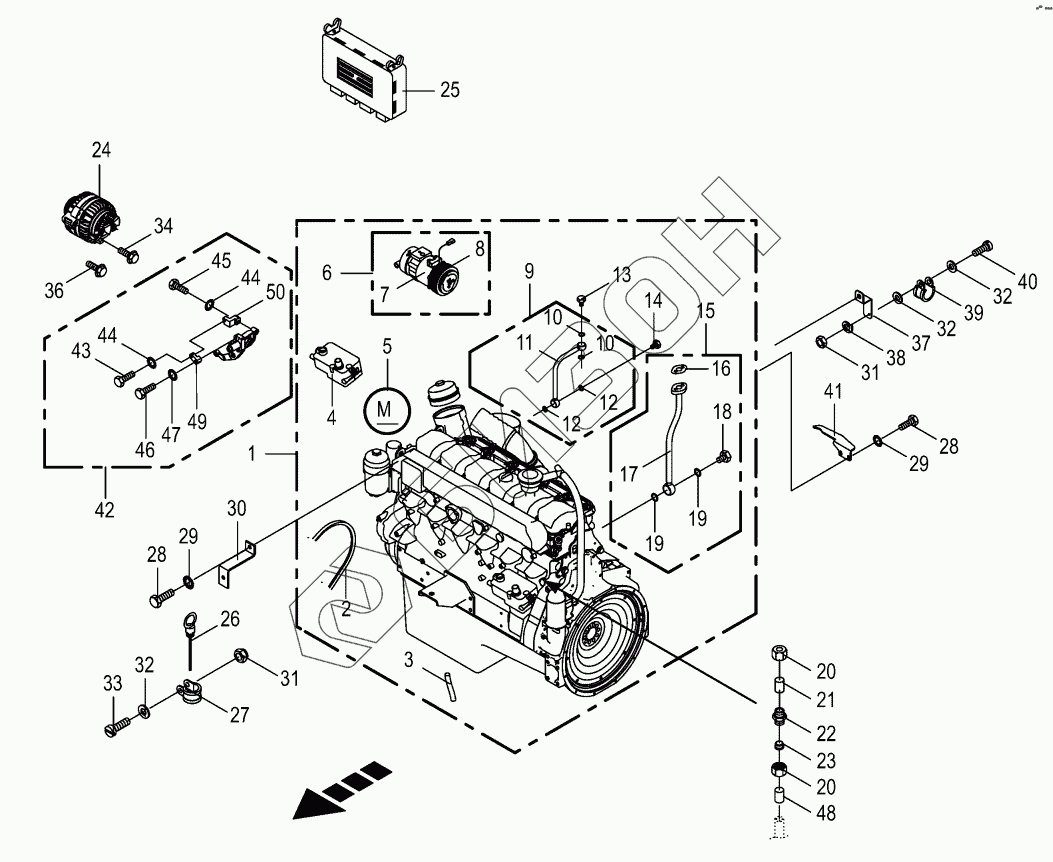

Графический каталог запасных частей к технике: KRONE BiG X 500. Diesel engine
00 940 417 0
27 003 233 0
27 007 440 0
00 940 289 0
1
2
3
4
5
6
7
8
9
10
10
11
12
12
13
14
15
16
17
18
19
19
20
20
21
22
23
24
25
26
27
28
28
29
29
30
31
31
32
32
32
33
34
36
37
38
39
40
41
42
43
44
44
45
46
47
48
49
50
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 00 940 417 0 | 00 940 417 0 | Oil filter cartridge |
Загрузка ...
|
|
| 27 003 233 0 | 27 003 233 0 | Screw |
Загрузка ...
|
|
| 27 007 440 0 | 27 007 440 0 | Gasket |
Загрузка ...
|
|
| 00 940 289 0 | 00 940 289 0 | Fuel - main filter cartridge |
Загрузка ...
|
|
| 1 | 00 214 200 1 | Diesel engine -OM 460 LA |
Загрузка ...
|
|
| 2 | 27 001 920 0 | V-belt |
Загрузка ...
|
|
| 3 | 27 001 229 0 | Oil discharge hose |
Загрузка ...
|
|
| 4 | 27 001 620 2 | Compressor 352ccm |
Загрузка ...
|
|
| 5 | 00 940 443 1 | Starter |
Загрузка ...
|
|
| 6 | 00 940 405 0 | Compressor for air conditioner |
Загрузка ...
|
|
| 7 | 27 000 882 0 | Compressor (air conditioner) |
Загрузка ...
|
|
| 8 | 27 000 883 0 | Clutch |
Загрузка ...
|
|
| 9 | 20 023 749 0 | Lubrication line -Supply |
Загрузка ...
|
|
| 10 | 00 937 717 1 | Gasket ring |
Загрузка ...
|
|
| 11 | 27 002 199 0 | Oil line -Supply |
Загрузка ...
|
|
| 12 | 00 937 722 0 | Gasket ring |
Загрузка ...
|
|
| 13 | 90 000 391 0 | Hollow screw |
Загрузка ...
|
|
| 14 | 00 919 717 0 | Hollow screw |
Загрузка ...
|
|
| 15 | 20 023 750 0 | Lubrication line -Return |
Загрузка ...
|
|
| 16 | 27 002 176 0 | Sealing enclosure |
Загрузка ...
|
|
| 17 | 27 002 200 0 | Oil line -Return |
Загрузка ...
|
|
| 18 | 00 940 413 0 | Hollow screw |
Загрузка ...
|
|
| 19 | 00 937 751 1 | Gasket ring |
Загрузка ...
|
|
| 20 | 00 921 039 1 | Nozzle disc cap |
Загрузка ...
|
|
| 21 | 90 000 236 0 | Locking cone w. O-ring |
Загрузка ...
|
|
| 22 | 00 921 049 1 | Connector |
Загрузка ...
|
|
| 23 | 00 921 045 1 | Cutting ring |
Загрузка ...
|
|
| 24 | 20 080 023 0 | Alternator |
Загрузка ...
|
|
| 25 | 20 080 141 0 | Motor-regulator |
Загрузка ...
|
|
| 26 | 27 001 726 0 | Oil level dipstick |
Загрузка ...
|
|
| 27 | 00 924 010 0 | Tube clip w. rubber |
Загрузка ...
|
|
| 28 | 00 900 614 0 | Hex head bolt |
Загрузка ...
|
|
| 29 | 00 909 908 1 | Detent edged washer |
Загрузка ...
|
|
| 30 | 20 021 304 0 | Support |
Загрузка ...
|
|
| 31 | 00 908 702 0 | Locknut |
Загрузка ...
|
|
| 32 | 00 910 500 1 | Washer |
Загрузка ...
|
|
| 33 | 00 903 747 1 | Allen screw |
Загрузка ...
|
|
| 34 | 27 003 108 0 | Screw |
Загрузка ...
|
|
| 36 | 27 003 235 0 | Screw |
Загрузка ...
|
|
| 37 | 20 080 806 0 | Holding plate |
Загрузка ...
|
|
| 38 | 00 910 031 0 | Spring washer |
Загрузка ...
|
|
| 39 | 00 924 014 1 | Tube clip w. rubber |
Загрузка ...
|
|
| 40 | 00 903 745 0 | Allen screw |
Загрузка ...
|
|
| 41 | 20 026 737 0 | Limit stop |
Загрузка ...
|
|
| 42 | 20 027 131 1 | Generator support -cpl. |
Загрузка ...
|
|
| 43 | 00 901 158 2 | Hex head bolt |
Загрузка ...
|
|
| 44 | 00 909 909 1 | Detent edged washer |
Загрузка ...
|
|
| 45 | 00 901 622 3 | Hex head bolt |
Загрузка ...
|
|
| 46 | 00 900 301 1 | Hex head bolt |
Загрузка ...
|
|
| 47 | 00 909 910 1 | Detent edged washer |
Загрузка ...
|
|
| 48 | 27 011 797 0 | Adjustment sleeve |
Загрузка ...
|
|
| 49 | 20 027 101 0 | Halter |
Загрузка ...
|
|
| 50 | 20 027 102 0 | ADDITIONAL HOLDER |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
