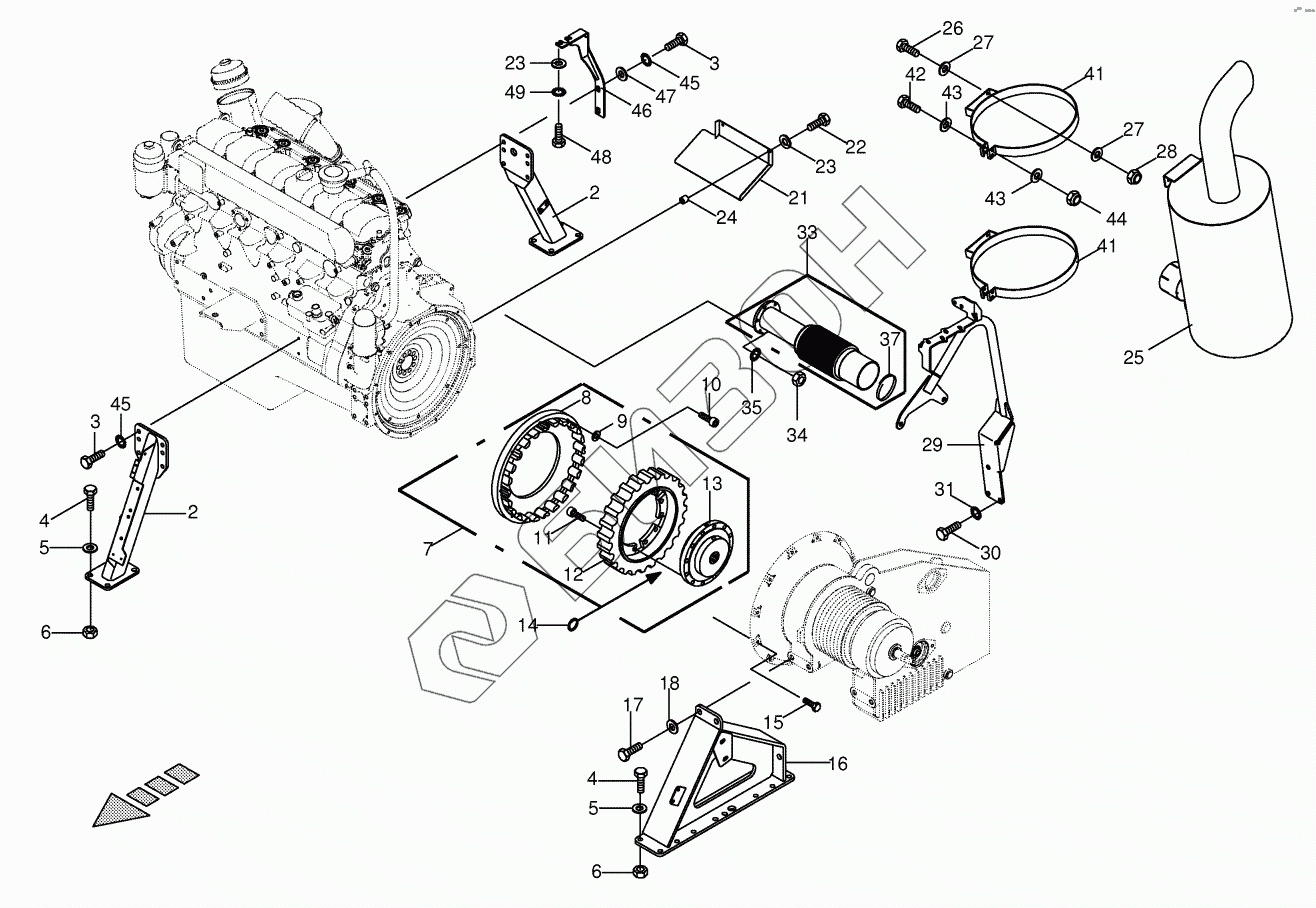

Графический каталог запасных частей к технике: KRONE BiG X 500. Clutch / Silencer
2
2
3
3
4
4
5
5
6
6
7
8
9
10
11
12
13
14
15
16
17
18
21
22
23
23
24
25
26
27
27
28
29
30
31
33
34
35
37
41
41
42
43
43
44
45
45
46
47
48
49
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 2 | 20 020 327 2 | Engine support |
Загрузка ...
|
|
| 3 | 90 000 029 0 | Hex head bolt |
Загрузка ...
|
|
| 4 | 00 900 678 0 | Hex head bolt |
Загрузка ...
|
|
| 5 | 00 910 362 0 | Washer |
Загрузка ...
|
|
| 6 | 00 908 220 0 | Hex nut |
Загрузка ...
|
|
| 7 | 27 003 953 0 | Clutch |
Загрузка ...
|
|
| 8 | 00 940 363 0 | Flange |
Загрузка ...
|
|
| 9 | 00 910 712 0 | Supporting disc |
Загрузка ...
|
|
| 10 | 00 903 101 1 | Allen screw |
Загрузка ...
|
|
| 11 | 00 903 210 3 | Allen screw |
Загрузка ...
|
|
| 12 | 27 003 955 0 | Rubber element |
Загрузка ...
|
|
| 13 | 00 940 362 0 | Hub |
Загрузка ...
|
|
| 14 | 00 911 050 0 | Circlip |
Загрузка ...
|
|
| 15 | 00 900 639 0 | Hex head bolt |
Загрузка ...
|
|
| 16 | 00 224 670 6 | Engine support -left front |
Загрузка ...
|
|
| 17 | 00 900 688 0 | Hex head bolt |
Загрузка ...
|
|
| 18 | 00 910 330 0 | Washer |
Загрузка ...
|
|
| 21 | 00 233 089 4 | Screeninig sheet |
Загрузка ...
|
|
| 22 | 00 900 264 1 | Hex head bolt |
Загрузка ...
|
|
| 23 | 00 910 413 0 | Washer |
Загрузка ...
|
|
| 24 | 00 240 187 2 | Spacer bushing |
Загрузка ...
|
|
| 25 | 00 940 502 0 | Silencer |
Загрузка ...
|
|
| 26 | 00 900 638 0 | Hex head bolt |
Загрузка ...
|
|
| 27 | 00 910 353 0 | Washer |
Загрузка ...
|
|
| 28 | 00 908 758 0 | Locknut |
Загрузка ...
|
|
| 29 | 20 024 229 0 | Hydraulic panel |
Загрузка ...
|
|
| 30 | 90 001 239 0 | Hex head bolt |
Загрузка ...
|
|
| 31 | 00 909 912 1 | Detent edged washer |
Загрузка ...
|
|
| 32 | 00 216 394 0 | Spacer |
Загрузка ...
|
|
| 33 | 00 940 503 0 | Flue gas pipe |
Загрузка ...
|
|
| 34 | 00 908 044 1 | Hex nut |
Загрузка ...
|
|
| 35 | 00 909 909 1 | Detent edged washer |
Загрузка ...
|
|
| 37 | 27 000 427 0 | Lamellaring |
Загрузка ...
|
|
| 41 | 20 023 947 0 | Muffler clamp |
Загрузка ...
|
|
| 42 | 00 901 451 0 | Hex head bolt |
Загрузка ...
|
|
| 43 | 00 910 506 1 | Washer |
Загрузка ...
|
|
| 44 | 00 908 701 0 | Locknut |
Загрузка ...
|
|
| 45 | 00 909 902 1 | Detent edged washer |
Загрузка ...
|
|
| 46 | 20 028 133 0 | Turbocharger support |
Загрузка ...
|
|
| 47 | 00 910 510 2 | Washer |
Загрузка ...
|
|
| 48 | 00 900 201 0 | Hex head bolt |
Загрузка ...
|
|
| 49 | 00 909 908 1 | Detent edged washer |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
