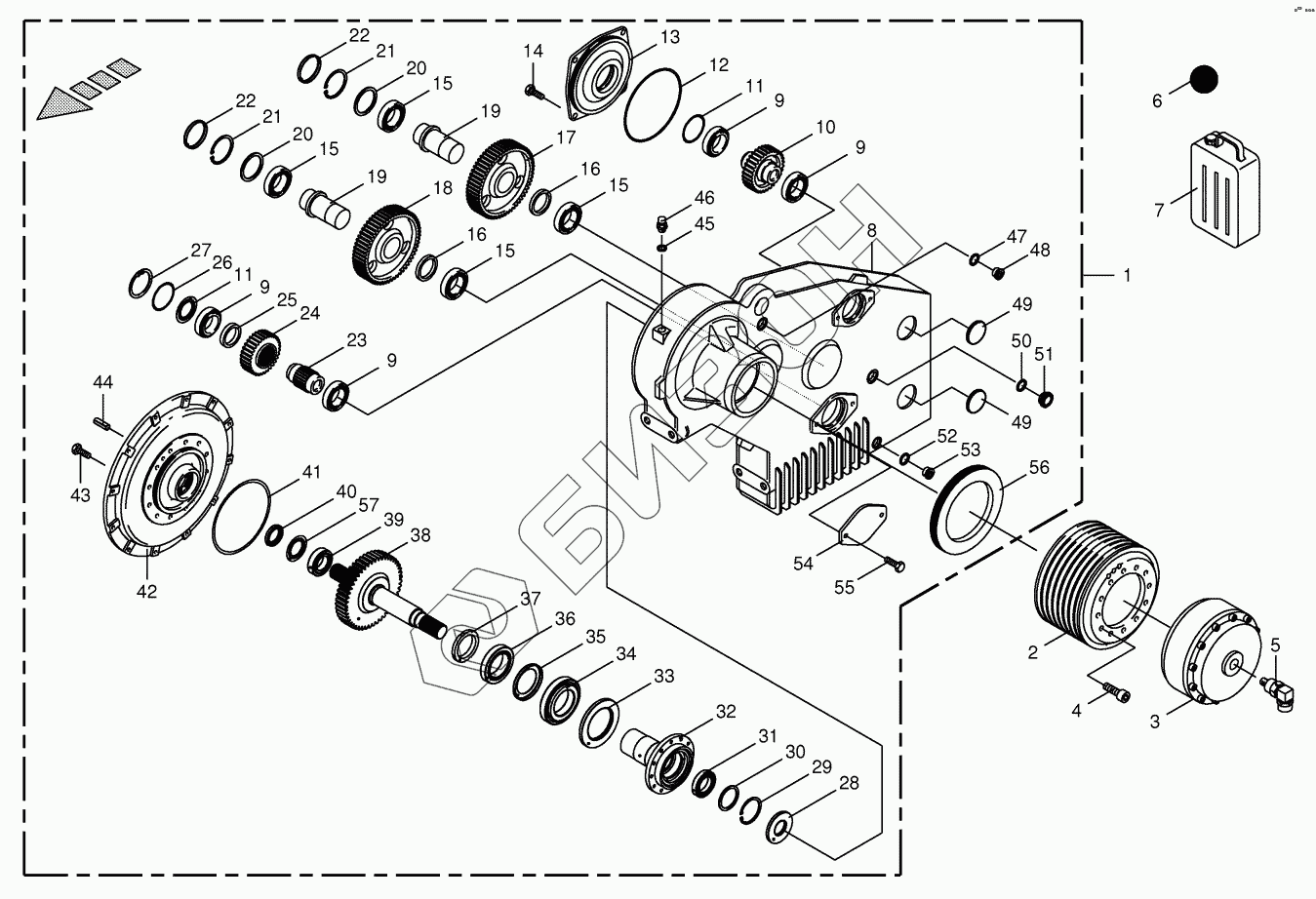

Графический каталог запасных частей к технике: KRONE BiG X 500. Motor output gear
00 910 944 0
27 001 057 0
1
1
2
3
4
5
6
7
8
9
9
9
9
10
11
11
11
11
11
11
12
13
14
15
15
15
15
16
16
17
18
19
19
20
20
20
20
20
20
20
20
20
21
21
22
23
24
25
26
27
28
29
30
30
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
49
50
51
52
53
54
55
56
57
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 00 910 944 0 | 00 910 944 0 | Shim ring |
Загрузка ...
|
|
| 27 001 057 0 | 27 001 057 0 | Lip seal |
Загрузка ...
|
|
| 1 | 27 001 021 0 | Motor output gear |
Загрузка ...
|
|
| 2 | 00 955 773 1 | V-belt pulley |
Загрузка ...
|
|
| 3 | 27 003 869 0 | Hydr. four-surface clutch |
Загрузка ...
|
|
| 4 | 00 903 143 1 | Allen screw |
Загрузка ...
|
|
| 5 | 00 232 791 0 | Oil supply |
Загрузка ...
|
|
| 6 | 27 008 406 0 | Oil -Id.-no.= 1ltr |
Загрузка ...
|
|
| 7 | 27 008 490 0 | Oil -Id.-no.= 20ltr |
Загрузка ...
|
|
| 8 | 27 002 806 0 | Gearbox housing |
Загрузка ...
|
|
| 9 | 00 932 310 0 | Roller bearing |
Загрузка ...
|
|
| 10 | 27 002 813 0 | Spur wheel shaft |
Загрузка ...
|
|
| 11 | 00 910 102 0 | Shim ring |
Загрузка ...
|
|
| 11 | 00 910 101 0 | Shim ring |
Загрузка ...
|
|
| 11 | 00 910 100 0 | Shim ring |
Загрузка ...
|
|
| 12 | 00 937 633 0 | O-ring |
Загрузка ...
|
|
| 13 | 27 002 805 0 | Bearing housing |
Загрузка ...
|
|
| 14 | 00 900 676 0 | Hex head bolt |
Загрузка ...
|
|
| 15 | 90 000 431 0 | Roller bearing |
Загрузка ...
|
|
| 16 | 27 002 816 0 | Spacer ring |
Загрузка ...
|
|
| 17 | 27 002 811 0 | Spur gear |
Загрузка ...
|
|
| 18 | 27 002 810 0 | Spur gear |
Загрузка ...
|
|
| 19 | 27 002 809 0 | Shaft |
Загрузка ...
|
|
| 20 | 90 000 433 0 | Shim ring |
Загрузка ...
|
|
| 20 | 00 911 166 0 | Shim ring |
Загрузка ...
|
|
| 20 | 00 911 168 0 | Shim ring |
Загрузка ...
|
|
| 21 | 00 911 686 0 | Circlip |
Загрузка ...
|
|
| 22 | 90 001 259 0 | Sealing cap |
Загрузка ...
|
|
| 23 | 27 002 814 0 | Hollow shaft |
Загрузка ...
|
|
| 24 | 27 002 812 0 | Spur gear |
Загрузка ...
|
|
| 25 | 27 002 817 0 | Spacer ring |
Загрузка ...
|
|
| 26 | 90 000 434 0 | Nilos-ring |
Загрузка ...
|
|
| 27 | 00 911 691 0 | Circlip |
Загрузка ...
|
|
| 28 | 00 936 081 1 | Radial-shaft sealing ring |
Загрузка ...
|
|
| 29 | 00 911 680 0 | Circlip |
Загрузка ...
|
|
| 30 | 00 910 946 0 | Shim ring |
Загрузка ...
|
|
| 30 | 00 910 945 0 | Shim ring |
Загрузка ...
|
|
| 30 | 00 910 947 0 | Shim ring |
Загрузка ...
|
|
| 31 | 00 930 359 0 | Grooved ball bearing |
Загрузка ...
|
|
| 32 | 00 955 771 0 | Bearing flange |
Загрузка ...
|
|
| 33 | 00 936 051 1 | Radial-shaft sealing ring |
Загрузка ...
|
|
| 34 | 00 932 185 0 | Taper roller bearing |
Загрузка ...
|
|
| 35 | 00 955 789 0 | Dust cap |
Загрузка ...
|
|
| 36 | 00 932 171 0 | Taper roller bearing |
Загрузка ...
|
|
| 37 | 00 909 511 0 | Slotted nut |
Загрузка ...
|
|
| 38 | 27 002 808 0 | Spur wheel shaft |
Загрузка ...
|
|
| 39 | 00 932 304 0 | Roller bearing |
Загрузка ...
|
|
| 40 | 00 936 080 0 | Radial-shaft sealing ring |
Загрузка ...
|
|
| 41 | 90 000 432 0 | O-ring |
Загрузка ...
|
|
| 42 | 00 955 754 1 | Motor flange |
Загрузка ...
|
|
| 43 | 00 901 452 0 | Hex head bolt |
Загрузка ...
|
|
| 44 | 00 915 711 0 | Cyl. pin |
Загрузка ...
|
|
| 45 | 00 937 721 0 | Gasket ring |
Загрузка ...
|
|
| 46 | 00 919 836 0 | Breather |
Загрузка ...
|
|
| 47 | 00 937 701 0 | Gasket ring |
Загрузка ...
|
|
| 48 | 00 906 006 0 | Screw plug |
Загрузка ...
|
|
| 49 | 90 000 580 0 | Sealing cap |
Загрузка ...
|
|
| 50 | 90 000 086 0 | Gasket ring |
Загрузка ...
|
|
| 51 | 00 919 839 0 | Oil sight glass |
Загрузка ...
|
|
| 52 | 00 937 751 1 | Gasket ring |
Загрузка ...
|
|
| 53 | 00 906 005 0 | Screw plug |
Загрузка ...
|
|
| 54 | 27 002 815 0 | Cover |
Загрузка ...
|
|
| 55 | 00 900 655 0 | Hex head bolt |
Загрузка ...
|
|
| 56 | 27 002 807 0 | Housing disc |
Загрузка ...
|
|
| 57 | 90 000 416 0 | Nilos-ring |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
