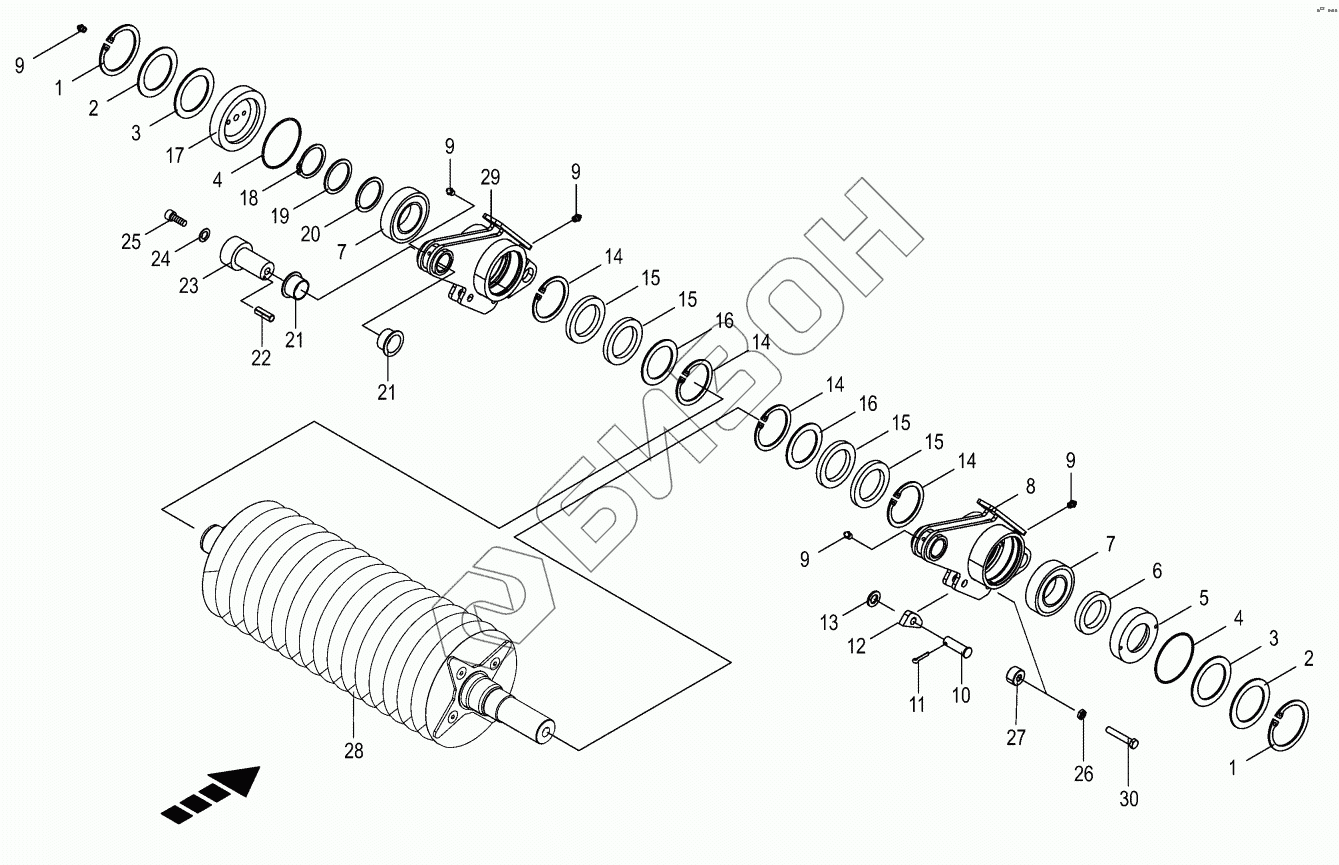

Графический каталог запасных частей к технике: KRONE BiG X 500. Disc roller -front
1
1
2
2
3
3
3
3
3
3
3
3
4
4
5
6
7
7
8
9
9
9
9
9
10
11
12
13
14
14
14
14
15
15
15
15
16
16
17
18
19
19
19
20
21
21
22
23
24
25
26
27
28
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 00 911 691 0 | Circlip |
Загрузка ...
|
|
| 2 | 00 910 716 0 | Supporting disc |
Загрузка ...
|
|
| 3 | 90 000 286 0 | Shim ring |
Загрузка ...
|
|
| 3 | 00 910 850 0 | Shim ring |
Загрузка ...
|
|
| 3 | 00 910 851 1 | Shim ring |
Загрузка ...
|
|
| 3 | 00 910 849 0 | Shim ring |
Загрузка ...
|
|
| 4 | 00 937 577 0 | O-ring |
Загрузка ...
|
|
| 5 | 00 223 464 1 | Cover -right |
Загрузка ...
|
|
| 6 | 00 936 058 0 | Radial-shaft sealing ring |
Загрузка ...
|
|
| 7 | 00 931 914 0 | Pendular roller bearing |
Загрузка ...
|
|
| 8 | 20 029 218 3 | Bearing housing right |
Загрузка ...
|
|
| 9 | 00 919 105 0 | Grease niple |
Загрузка ...
|
|
| 10 | 00 916 381 2 | Pin |
Загрузка ...
|
|
| 11 | 00 912 067 1 | Cotter pin |
Загрузка ...
|
|
| 12 | 20 029 202 1 | Glide stone |
Загрузка ...
|
|
| 13 | 00 910 303 1 | Washer |
Загрузка ...
|
|
| 14 | 00 911 686 0 | Circlip |
Загрузка ...
|
|
| 15 | 00 936 019 1 | Radial-shaft sealing ring |
Загрузка ...
|
|
| 16 | 00 910 746 0 | Supporting disc |
Загрузка ...
|
|
| 17 | 00 223 562 3 | Cover -left |
Загрузка ...
|
|
| 18 | 00 911 561 0 | Circlip |
Загрузка ...
|
|
| 19 | 00 911 001 0 | Shim ring |
Загрузка ...
|
|
| 19 | 00 911 002 0 | Shim ring |
Загрузка ...
|
|
| 19 | 00 911 003 0 | Shim ring |
Загрузка ...
|
|
| 20 | 00 910 740 1 | Supporting disc |
Загрузка ...
|
|
| 21 | 00 935 336 0 | Collar socket |
Загрузка ...
|
|
| 22 | 00 912 582 2 | Roll pin |
Загрузка ...
|
|
| 23 | 20 029 197 0 | Bearing bolt |
Загрузка ...
|
|
| 24 | 00 909 911 0 | Detent edged washer |
Загрузка ...
|
|
| 25 | 00 903 148 1 | Allen screw |
Загрузка ...
|
|
| 26 | 00 908 515 1 | Hex nut -low form |
Загрузка ...
|
|
| 27 | 20 227 258 0 | Slide plastic |
Загрузка ...
|
|
| 28 | 20 421 122 0 | Disc roller front |
Загрузка ...
|
|
| 29 | 20 029 220 3 | Bearing housing left |
Загрузка ...
|
|
| 30 | 00 900 306 1 | Hex head bolt |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
