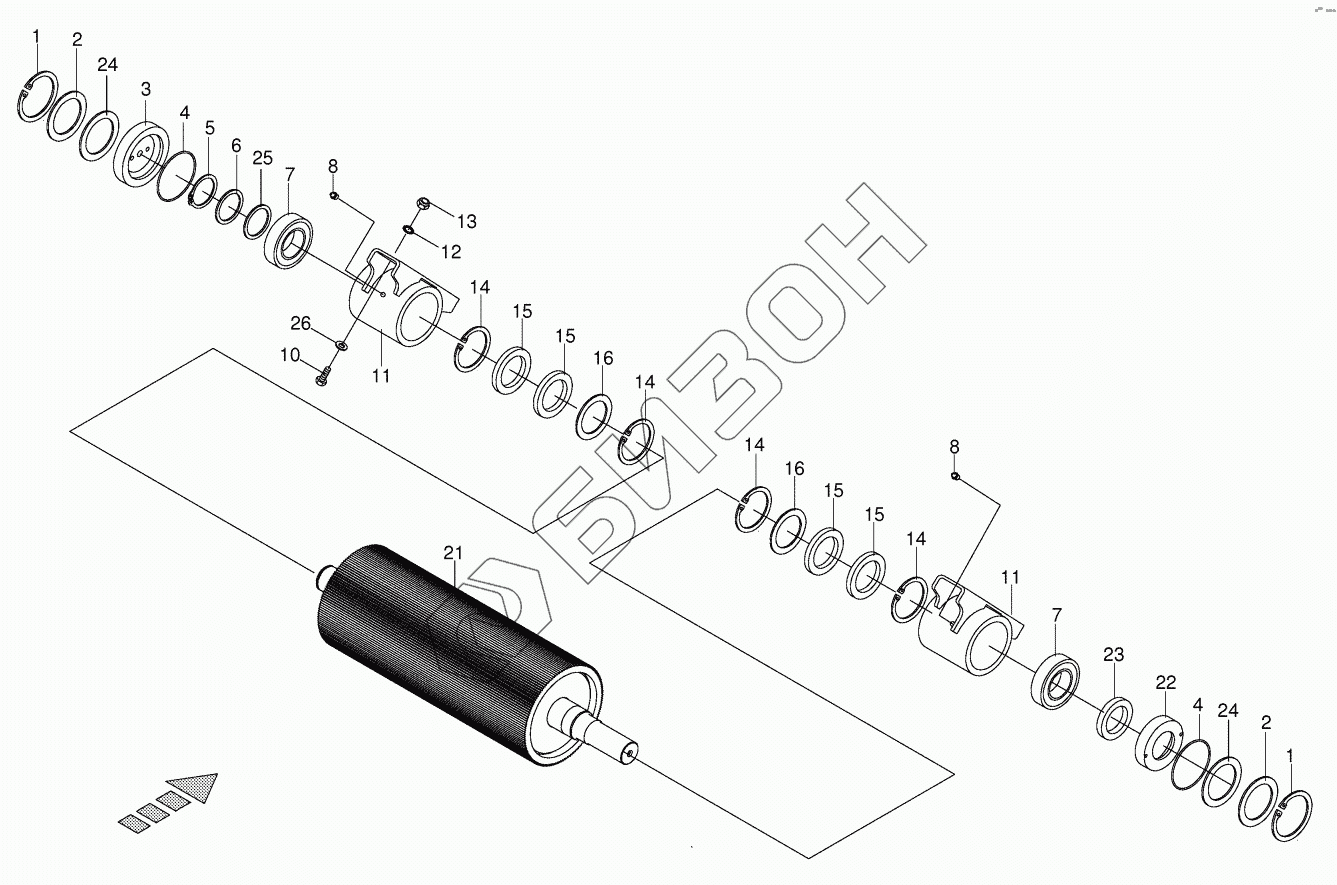

Графический каталог запасных частей к технике: KRONE BiG X 500. Roller back
1
1
2
2
3
4
4
5
6
7
7
8
8
10
11
11
12
13
14
14
14
14
15
15
15
15
16
16
21
21
21
21
21
21
22
23
24
24
24
24
25
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 00 911 691 0 | Circlip |
Загрузка ...
|
|
| 2 | 00 910 716 0 | Supporting disc |
Загрузка ...
|
|
| 3 | 00 223 562 3 | Cover -left |
Загрузка ...
|
|
| 4 | 00 937 577 0 | O-ring |
Загрузка ...
|
|
| 5 | 00 911 561 0 | Circlip |
Загрузка ...
|
|
| 6 | 00 910 740 1 | Supporting disc |
Загрузка ...
|
|
| 7 | 00 931 914 0 | Pendular roller bearing |
Загрузка ...
|
|
| 8 | 00 919 105 0 | Grease niple |
Загрузка ...
|
|
| 10 | 00 900 656 0 | Hex head bolt |
Загрузка ...
|
|
| 11 | 00 219 433 3 | Bearing housing |
Загрузка ...
|
|
| 12 | 00 909 910 1 | Detent edged washer |
Загрузка ...
|
|
| 13 | 00 908 701 0 | Locknut |
Загрузка ...
|
|
| 14 | 00 911 686 0 | Circlip |
Загрузка ...
|
|
| 15 | 00 936 019 1 | Radial-shaft sealing ring |
Загрузка ...
|
|
| 16 | 00 910 746 0 | Supporting disc |
Загрузка ...
|
|
| 21 | 00 215 659 1 | Roller |
Загрузка ...
|
|
| 21 | 00 226 462 3 | Roller |
Загрузка ...
|
|
| 21 | 00 214 030 1 | Roller |
Загрузка ...
|
|
| 21 | 20 022 113 0 | Roller -chromed |
Загрузка ...
|
|
| 21 | 20 022 114 0 | Roller -chromed |
Загрузка ...
|
|
| 21 | 20 023 165 0 | Roller -optional |
Загрузка ...
|
|
| 22 | 00 223 464 1 | Cover -right |
Загрузка ...
|
|
| 23 | 00 936 058 0 | Radial-shaft sealing ring |
Загрузка ...
|
|
| 24 | 00 910 851 1 | Shim ring |
Загрузка ...
|
|
| 24 | 00 910 849 0 | Shim ring |
Загрузка ...
|
|
| 25 | 00 911 002 0 | Shim ring |
Загрузка ...
|
|
| 25 | 00 911 003 0 | Shim ring |
Загрузка ...
|
|
| 26 | 00 910 506 1 | Washer |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
