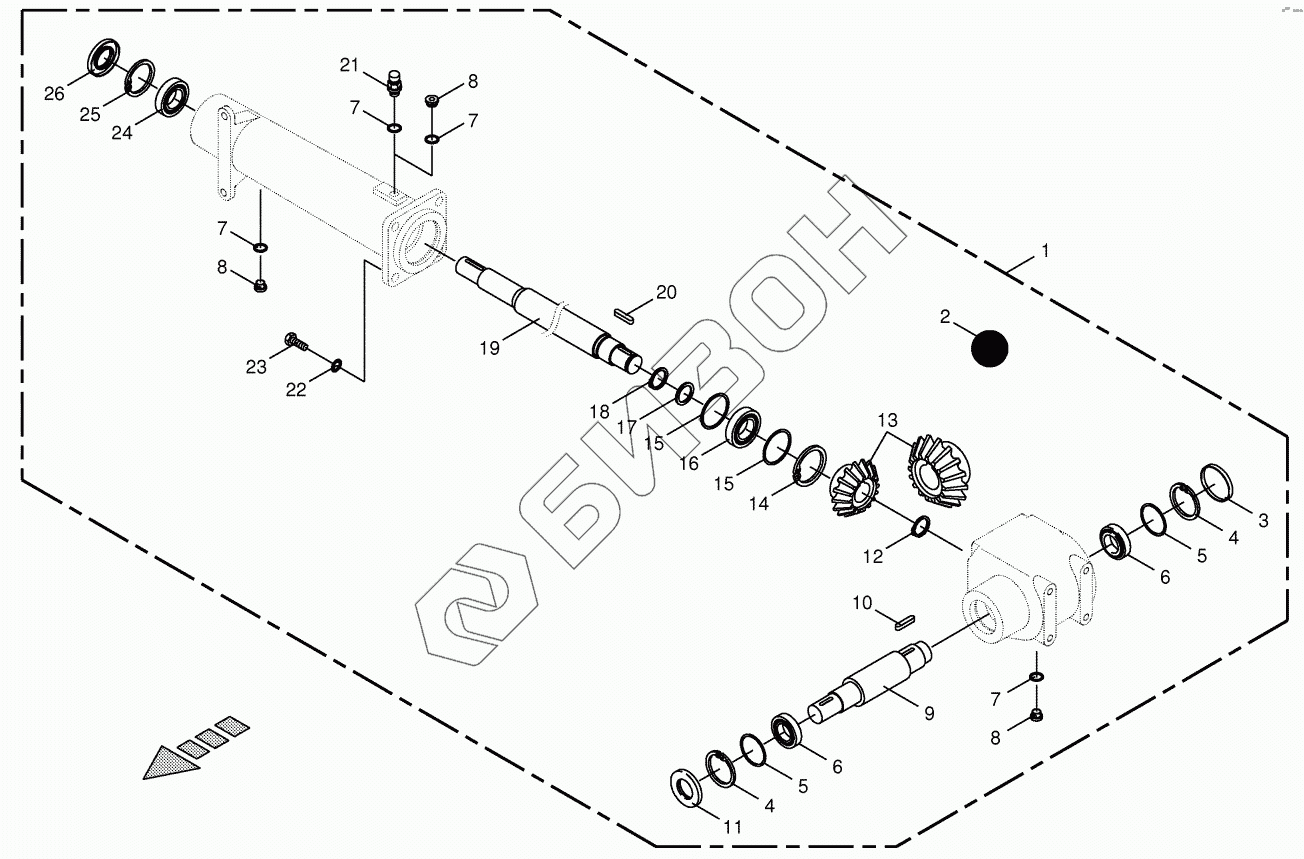

Графический каталог запасных частей к технике: KRONE BiG X 500. Fan gearbox
1
2
3
4
4
5
5
5
5
5
5
5
5
5
6
6
7
7
7
7
8
8
8
9
10
11
12
13
14
15
15
15
15
15
15
16
17
18
19
20
21
22
23
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 00 215 081 0 | Fan gearbox |
Загрузка ...
|
|
| 2 | 00 926 101 0 | Oil -Id.-no.=1ltr |
Загрузка ...
|
|
| 3 | 00 955 534 0 | Cap |
Загрузка ...
|
|
| 4 | 00 911 668 0 | Circlip |
Загрузка ...
|
|
| 5 | 00 911 160 0 | Shim ring |
Загрузка ...
|
|
| 5 | 00 911 162 0 | Shim ring |
Загрузка ...
|
|
| 5 | 00 911 164 0 | Shim ring |
Загрузка ...
|
|
| 6 | 00 932 106 0 | Taper roller bearing |
Загрузка ...
|
|
| 7 | 00 937 721 0 | Gasket ring |
Загрузка ...
|
|
| 8 | 00 906 007 1 | Screw plug |
Загрузка ...
|
|
| 9 | 27 003 863 0 | Gearbox shaft |
Загрузка ...
|
|
| 10 | 00 915 162 2 | Fit-in key |
Загрузка ...
|
|
| 11 | 00 936 047 0 | Radial-shaft sealing ring |
Загрузка ...
|
|
| 12 | 00 911 541 0 | Circlip |
Загрузка ...
|
|
| 13 | 00 955 730 0 | Bevel wheel set |
Загрузка ...
|
|
| 14 | 00 911 680 0 | Circlip |
Загрузка ...
|
|
| 15 | 00 910 970 0 | Shim ring |
Загрузка ...
|
|
| 15 | 00 910 973 0 | Shim ring |
Загрузка ...
|
|
| 15 | 00 910 974 0 | Shim ring |
Загрузка ...
|
|
| 16 | 00 930 168 0 | Grooved ball bearing |
Загрузка ...
|
|
| 17 | 00 910 730 0 | Supporting disc |
Загрузка ...
|
|
| 18 | 00 911 518 0 | Circlip |
Загрузка ...
|
|
| 19 | 27 003 862 0 | Gearbox shaft |
Загрузка ...
|
|
| 20 | 00 915 036 0 | Fit-in key |
Загрузка ...
|
|
| 21 | 00 955 543 0 | Air bleed valve |
Загрузка ...
|
|
| 22 | 00 909 910 1 | Detent edged washer |
Загрузка ...
|
|
| 23 | 00 900 298 0 | Hex head bolt |
Загрузка ...
|
|
| 24 | 00 930 167 0 | Grooved ball bearing |
Загрузка ...
|
|
| 25 | 00 911 673 0 | Circlip |
Загрузка ...
|
|
| 26 | 00 936 021 0 | Radial-shaft sealing ring |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
