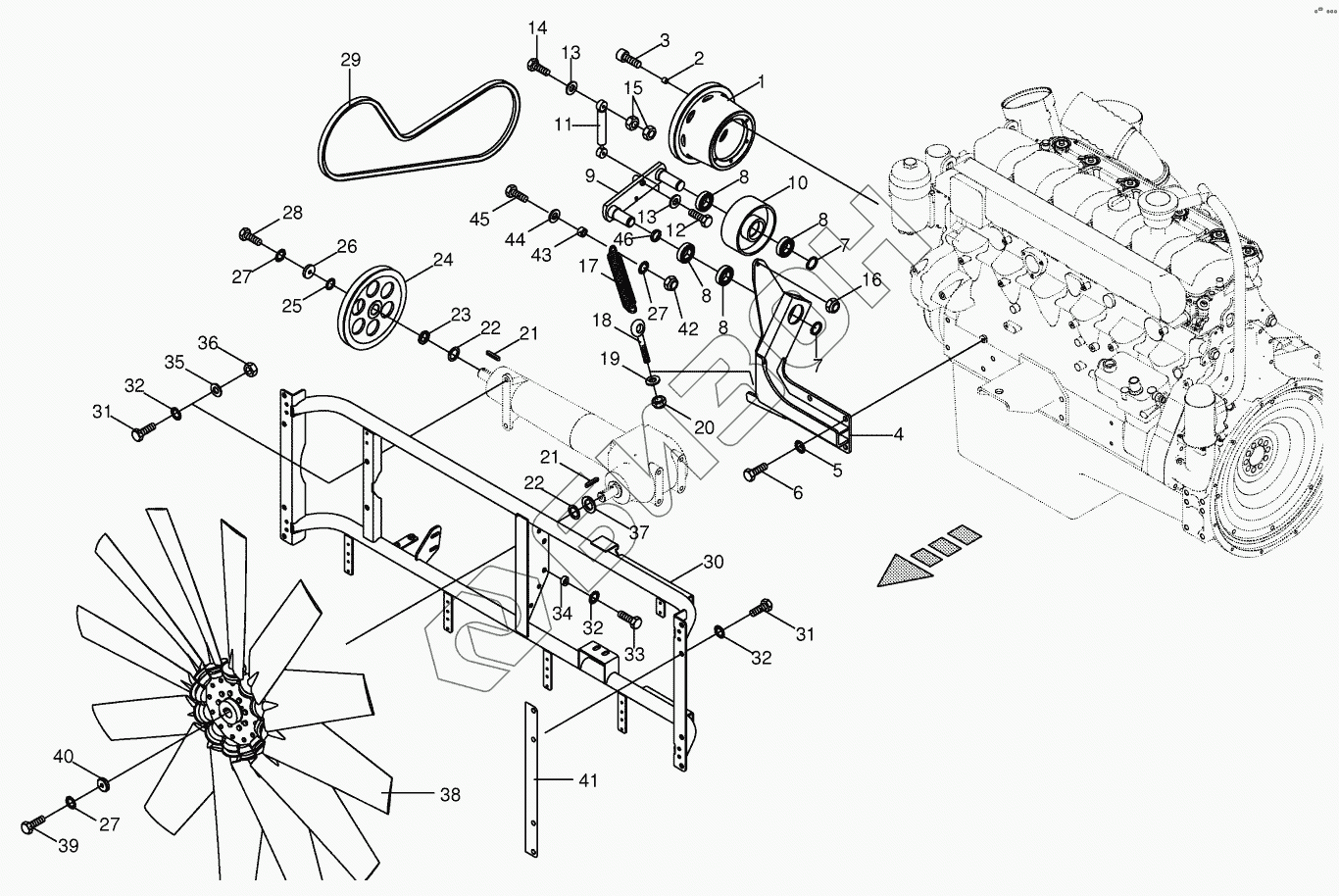

Графический каталог запасных частей к технике: KRONE BiG X 500. Ventilator wheel / Drive

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
5
6
7
7
8
8
8
8
9
10
11
12
13
13
14
15
16
17
18
19
20
21
21
22
22
22
22
22
22
23
24
25
25
26
27
27
27
28
29
30
31
31
32
32
32
33
34
35
36
37
38
39
40
41
41
42
43
44
45
46
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 20 020 324 0 V-belt pulley
Загрузка ...
2 00 221 167 1 Bushing
Загрузка ...
3 00 903 080 0 Allen screw
Загрузка ...
4 20 021 306 1 Bracket
Загрузка ...
5 00 909 929 0 Detent edged washer
Загрузка ...
6 90 000 029 0 Hex head bolt
Загрузка ...
7 00 911 536 0 Circlip
Загрузка ...
8 00 930 506 0 Grooved ball bearing
Загрузка ...
9 00 231 651 4 Rocker
Загрузка ...
10 00 229 942 2 Jockey pulley
Загрузка ...
11 00 230 764 0 Damper
Загрузка ...
12 00 901 613 1 Hex head bolt
Загрузка ...
13 00 910 413 0 Washer
Загрузка ...
14 00 901 046 1 Hex head bolt
Загрузка ...
15 00 908 210 0 Hex nut
Загрузка ...
16 00 908 706 0 Locknut
Загрузка ...
17 00 281 806 1 Tension spring
Загрузка ...
18 00 905 337 0 Eye screw
Загрузка ...
19 00 910 414 0 Washer
Загрузка ...
20 00 908 758 0 Locknut
Загрузка ...
21 00 915 078 1 Fit-in key
Загрузка ...
22 00 910 862 0 Shim ring
Загрузка ...
22 00 910 864 1 Shim ring
Загрузка ...
22 00 910 865 1 Shim ring
Загрузка ...
23 00 225 677 0 Spacer ring
Загрузка ...
24 20 020 325 0 V-belt pulley
Загрузка ...
25 00 910 826 1 Shim ring
Загрузка ...
25 00 910 808 1 Shim ring
Загрузка ...
26 00 223 893 1 Washer
Загрузка ...
27 00 909 909 1 Detent edged washer
Загрузка ...
28 00 900 637 0 Hex head bolt
Загрузка ...
29 00 921 560 1 V-belt
Загрузка ...
30 20 020 213 2 Gearbox support
Загрузка ...
31 00 900 655 0 Hex head bolt
Загрузка ...
32 00 909 910 1 Detent edged washer
Загрузка ...
33 00 900 657 0 Hex head bolt
Загрузка ...
34 00 228 251 1 Spacer bushing
Загрузка ...
35 00 910 320 0 Washer
Загрузка ...
36 00 908 215 0 Hex nut
Загрузка ...
37 00 225 677 0 Spacer ring
Загрузка ...
38 27 012 902 0 Fan wheel
Загрузка ...
39 00 900 638 0 Hex head bolt
Загрузка ...
40 00 223 893 1 Washer
Загрузка ...
41 20 023 738 0 Spacer plate
Загрузка ...
41 20 023 739 0 Spacer plate
Загрузка ...
42 00 908 758 0 Locknut
Загрузка ...
43 00 281 790 5 Bushing
Загрузка ...
44 00 910 353 0 Washer
Загрузка ...
45 00 901 431 0 Hex head bolt
Загрузка ...
46 00 227 085 2 Spacer ring
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
