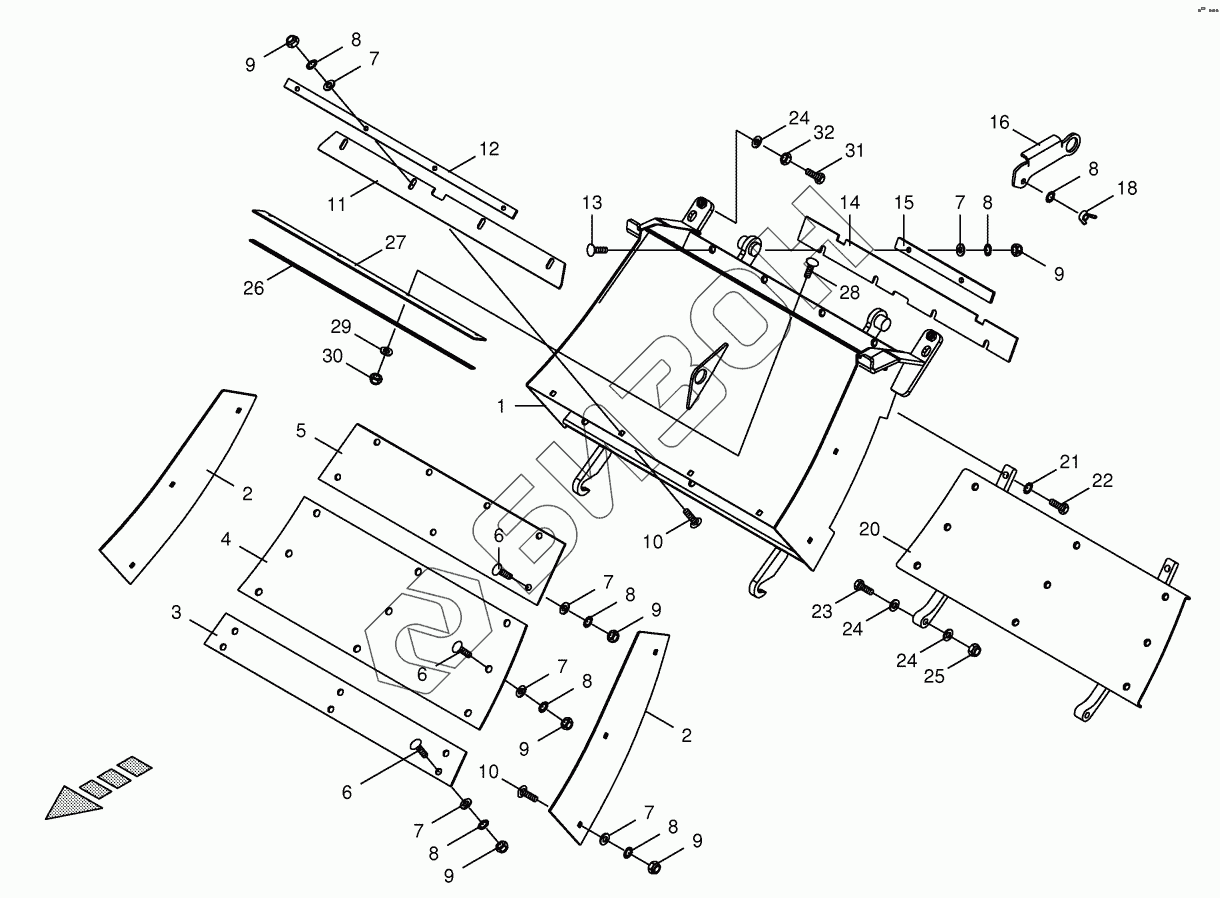

Графический каталог запасных частей к технике: KRONE BiG X 500. Grass channel -spring-mounted
20 025 994 0
20 025 993 0
20 225 309 0
20 025 995 0
1
1
2
2
3
4
5
6
7
7
7
7
7
7
8
8
8
8
8
8
8
9
9
9
9
9
9
10
10
11
12
13
14
15
16
18
20
21
22
23
24
24
24
25
26
27
29
30
31
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 20 025 994 0 | 20 025 994 0 | Wearing plate -HD optional |
Загрузка ...
|
|
| 20 025 993 0 | 20 025 993 0 | Wearing plate -HD optional |
Загрузка ...
|
|
| 20 225 309 0 | 20 225 309 0 | Wear plate ground rear |
Загрузка ...
|
|
| 20 025 995 0 | 20 025 995 0 | Wearing plate -HD optional |
Загрузка ...
|
|
| 1 | 20 024 262 3 | Grass slot trail |
Загрузка ...
|
|
| 2 | 20 027 299 0 | Wearing plate -lateral |
Загрузка ...
|
|
| 3 | 20 024 267 0 | Wearing plate |
Загрузка ...
|
|
| 4 | 20 024 266 0 | Wearing plate |
Загрузка ...
|
|
| 5 | 20 024 265 0 | Wearing plate |
Загрузка ...
|
|
| 6 | 90 001 376 0 | Countersunkscrew |
Загрузка ...
|
|
| 7 | 00 910 414 0 | Washer |
Загрузка ...
|
|
| 8 | 00 909 909 1 | Detent edged washer |
Загрузка ...
|
|
| 9 | 00 908 758 0 | Locknut |
Загрузка ...
|
|
| 10 | 00 904 850 1 | Coach bolt |
Загрузка ...
|
|
| 11 | 20 024 611 0 | Sealing rubber |
Загрузка ...
|
|
| 12 | 20 024 610 0 | Cover plate |
Загрузка ...
|
|
| 13 | 00 904 020 0 | Countersunkscrew |
Загрузка ...
|
|
| 14 | 20 024 612 0 | Sealing rubber |
Загрузка ...
|
|
| 15 | 00 219 511 2 | Support bar |
Загрузка ...
|
|
| 16 | 20 024 853 0 | Crane splice |
Загрузка ...
|
|
| 18 | 00 909 311 1 | Nut |
Загрузка ...
|
|
| 20 | 20 024 263 0 | Cover |
Загрузка ...
|
|
| 21 | 00 909 910 1 | Detent edged washer |
Загрузка ...
|
|
| 22 | 00 900 655 0 | Hex head bolt |
Загрузка ...
|
|
| 23 | 00 900 227 2 | Hex head bolt |
Загрузка ...
|
|
| 24 | 00 910 506 1 | Washer |
Загрузка ...
|
|
| 25 | 00 908 701 0 | Locknut |
Загрузка ...
|
|
| 26 | 20 025 721 0 | Clamping strap |
Загрузка ...
|
|
| 27 | 20 025 720 0 | Sealing rubber |
Загрузка ...
|
|
| 28 | 00 904 712 1 | Coach bolt |
Загрузка ...
|
|
| 29 | 00 910 411 1 | Washer |
Загрузка ...
|
|
| 30 | 00 908 704 1 | Locknut |
Загрузка ...
|
|
| 31 | 00 900 309 0 | Hex head bolt |
Загрузка ...
|
|
| 32 | 00 908 215 0 | Hex nut |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
