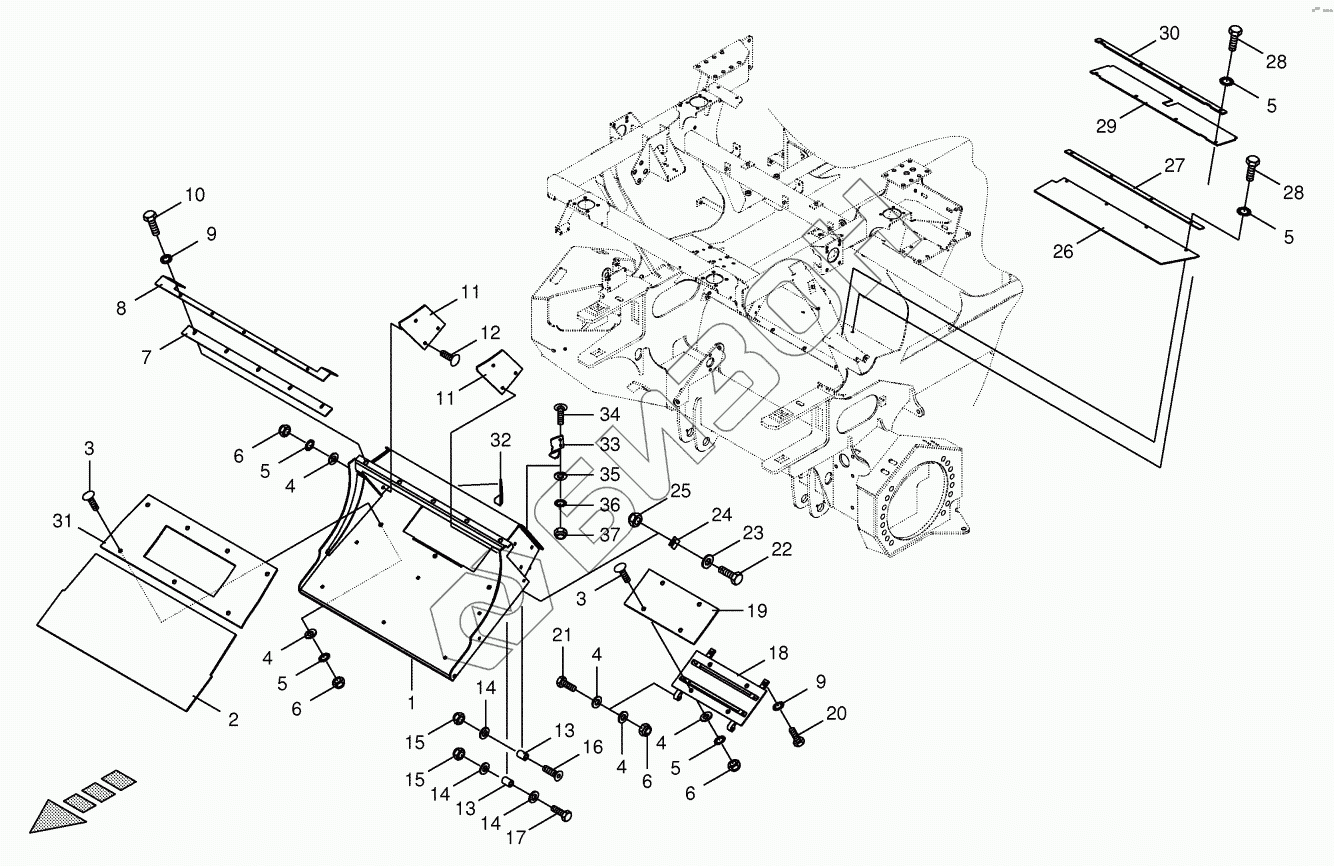

Графический каталог запасных частей к технике: KRONE BiG X 500. Transfer channel -spring-mounted
1
2
3
3
4
4
4
4
4
5
5
5
5
5
6
6
6
6
7
8
9
9
10
11
11
12
13
13
14
14
14
15
15
16
17
18
19
19
20
21
22
23
24
24
25
26
27
28
28
29
30
31
31
32
33
34
35
36
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 20 221 214 0 | Transfer shaft long |
Загрузка ...
|
|
| 2 | 20 025 990 1 | Plate |
Загрузка ...
|
|
| 3 | 90 001 376 0 | Countersunkscrew |
Загрузка ...
|
|
| 4 | 00 910 414 0 | Washer |
Загрузка ...
|
|
| 5 | 00 909 909 1 | Detent edged washer |
Загрузка ...
|
|
| 6 | 00 908 758 0 | Locknut |
Загрузка ...
|
|
| 7 | 00 228 066 3 | Gasket |
Загрузка ...
|
|
| 8 | 20 021 933 0 | Screw-on strip |
Загрузка ...
|
|
| 9 | 00 909 910 1 | Detent edged washer |
Загрузка ...
|
|
| 10 | 00 900 657 0 | Hex head bolt |
Загрузка ...
|
|
| 11 | 20 024 258 0 | Wearing plate -lateral |
Загрузка ...
|
|
| 12 | 00 904 850 1 | Coach bolt |
Загрузка ...
|
|
| 13 | 00 189 219 0 | Bushing |
Загрузка ...
|
|
| 14 | 00 910 303 1 | Washer |
Загрузка ...
|
|
| 15 | 00 908 719 0 | Locknut |
Загрузка ...
|
|
| 16 | 90 001 235 0 | Countersunkscrew |
Загрузка ...
|
|
| 17 | 00 901 137 1 | Hex head bolt |
Загрузка ...
|
|
| 18 | 20 024 256 0 | Bottom flap |
Загрузка ...
|
|
| 19 | 20 024 259 0 | Wearing plate |
Загрузка ...
|
|
| 19 | 20 025 992 0 | Wearing plate -HD optional |
Загрузка ...
|
|
| 20 | 00 900 656 0 | Hex head bolt |
Загрузка ...
|
|
| 21 | 00 901 434 0 | Hex head bolt |
Загрузка ...
|
|
| 22 | 00 900 302 1 | Hex head bolt |
Загрузка ...
|
|
| 23 | 00 910 320 0 | Washer |
Загрузка ...
|
|
| 24 | 00 228 053 3 | Enclosure |
Загрузка ...
|
|
| 24 | 20 026 858 0 | Enclosure |
Загрузка ...
|
|
| 25 | 00 908 701 0 | Locknut |
Загрузка ...
|
|
| 26 | 20 021 583 1 | Cover -front |
Загрузка ...
|
|
| 27 | 20 021 584 0 | Clamping strap -front |
Загрузка ...
|
|
| 28 | 00 900 637 0 | Hex head bolt |
Загрузка ...
|
|
| 29 | 20 021 585 0 | Cover -top |
Загрузка ...
|
|
| 30 | 20 021 586 0 | Clamping strap -top |
Загрузка ...
|
|
| 31 | 20 025 687 0 | Wearing plate -back |
Загрузка ...
|
|
| 31 | 20 025 991 0 | Wearing plate -back -HD |
Загрузка ...
|
|
| 32 | 20 221 148 0 | Slide right |
Загрузка ...
|
|
| 33 | 20 221 149 0 | Slide left |
Загрузка ...
|
|
| 34 | 00 904 732 2 | Coach bolt |
Загрузка ...
|
|
| 35 | 00 910 603 0 | Washer |
Загрузка ...
|
|
| 36 | 00 909 908 1 | Detent edged washer |
Загрузка ...
|
|
| 37 | 00 908 706 0 | Locknut |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
