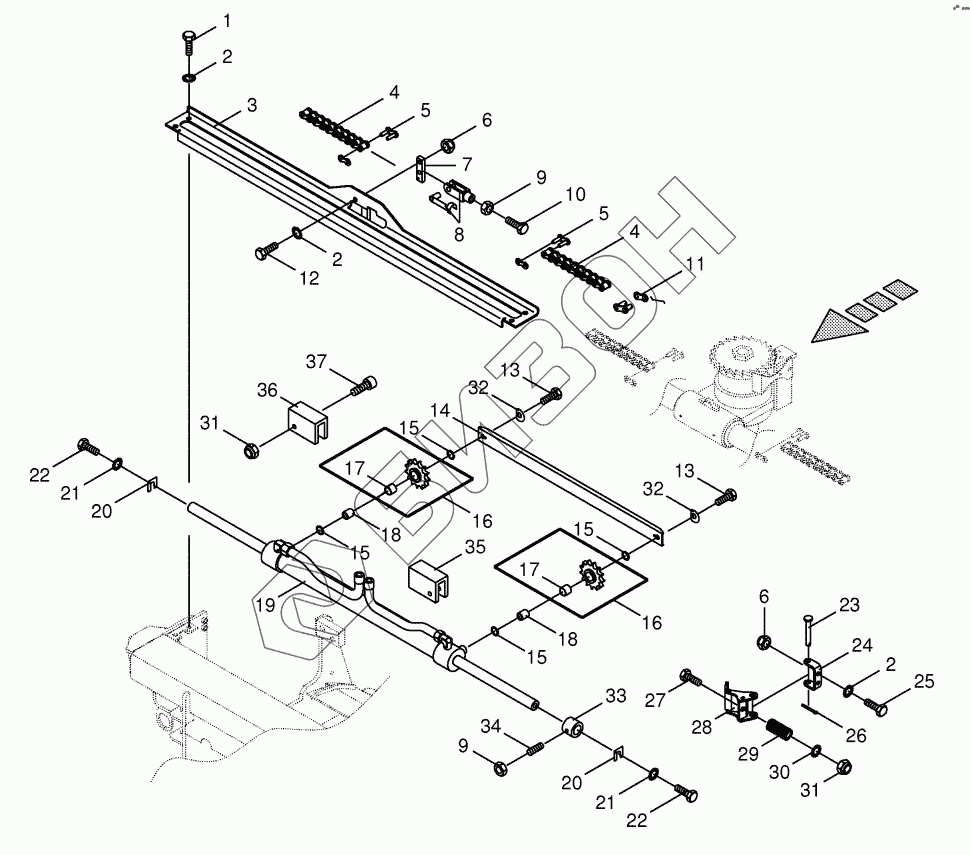

Графический каталог запасных частей к технике: KRONE BiG X 500. Sharpening device drive
27 000 654 0
1
2
2
2
3
4
4
5
5
6
6
7
8
9
9
10
11
12
13
13
14
15
15
15
15
16
16
17
17
18
18
19
20
20
21
21
22
22
23
24
25
26
27
28
29
30
31
31
32
32
33
34
35
36
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 27 000 654 0 | 27 000 654 0 | Sealing set |
Загрузка ...
|
|
| 1 | 00 900 634 0 | Hex head bolt |
Загрузка ...
|
|
| 2 | 00 909 909 1 | Detent edged washer |
Загрузка ...
|
|
| 3 | 00 215 406 0 | Cover |
Загрузка ...
|
|
| 4 | 00 920 350 0 | Roller chain |
Загрузка ...
|
|
| 5 | 00 921 958 0 | Chain lock |
Загрузка ...
|
|
| 6 | 00 908 758 0 | Locknut |
Загрузка ...
|
|
| 7 | 00 215 441 0 | Tension arm |
Загрузка ...
|
|
| 8 | 00 927 110 1 | Clevis cpl. |
Загрузка ...
|
|
| 9 | 00 908 212 0 | Hex nut |
Загрузка ...
|
|
| 10 | 00 900 639 0 | Hex head bolt |
Загрузка ...
|
|
| 11 | 00 921 957 0 | Cranked link |
Загрузка ...
|
|
| 12 | 00 900 637 0 | Hex head bolt |
Загрузка ...
|
|
| 13 | 00 900 638 0 | Hex head bolt |
Загрузка ...
|
|
| 14 | 20 023 962 0 | Strut |
Загрузка ...
|
|
| 15 | 00 910 942 0 | Shim ring |
Загрузка ...
|
|
| 16 | 00 222 838 1 | Chain sprocket |
Загрузка ...
|
|
| 17 | 00 935 335 0 | Bearing bush |
Загрузка ...
|
|
| 18 | 00 222 812 0 | Bushing |
Загрузка ...
|
|
| 19 | 00 918 540 0 | Hydraulic cylinder |
Загрузка ...
|
|
| 20 | 00 215 419 0 | Enclosure |
Загрузка ...
|
|
| 21 | 00 909 910 1 | Detent edged washer |
Загрузка ...
|
|
| 22 | 00 900 658 0 | Hex head bolt |
Загрузка ...
|
|
| 23 | 00 215 447 0 | Pin |
Загрузка ...
|
|
| 24 | 00 215 446 0 | Yoke |
Загрузка ...
|
|
| 25 | 00 900 636 0 | Hex head bolt |
Загрузка ...
|
|
| 26 | 00 912 046 1 | Cotter pin |
Загрузка ...
|
|
| 27 | 00 900 214 0 | Hex head bolt |
Загрузка ...
|
|
| 28 | 20 027 776 0 | Ratchet |
Загрузка ...
|
|
| 29 | 00 222 442 0 | Pressure spring |
Загрузка ...
|
|
| 30 | 00 909 908 1 | Detent edged washer |
Загрузка ...
|
|
| 31 | 00 908 706 0 | Locknut |
Загрузка ...
|
|
| 32 | 90 000 396 0 | Lock washer |
Загрузка ...
|
|
| 33 | 20 023 966 0 | Limiting ring |
Загрузка ...
|
|
| 34 | 00 905 755 0 | Threaded pin |
Загрузка ...
|
|
| 35 | 20 023 961 0 | Guide -left |
Загрузка ...
|
|
| 36 | 20 023 960 0 | Guide -right |
Загрузка ...
|
|
| 37 | 00 903 078 1 | Allen screw |
Загрузка ...
|
