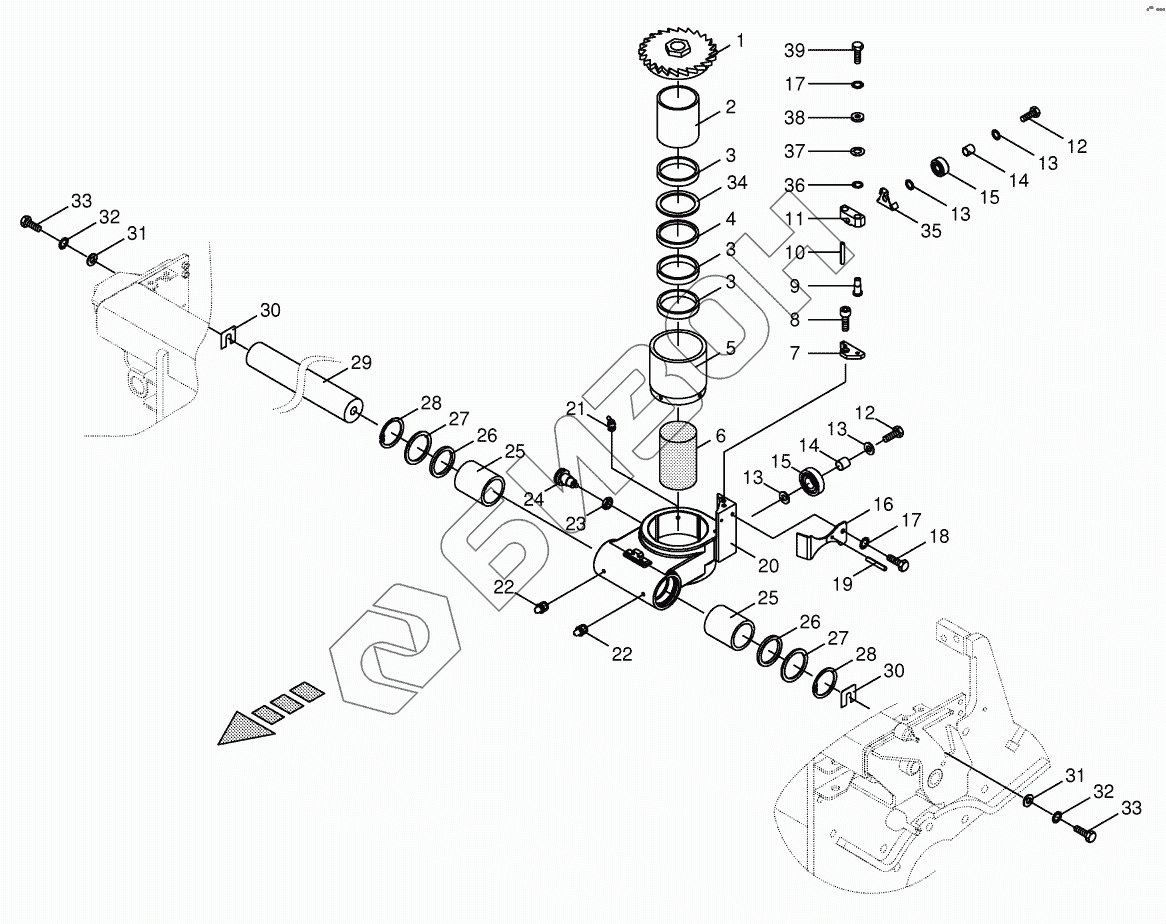

Графический каталог запасных частей к технике: KRONE BiG X 500. Sharpening
1
2
3
3
3
4
5
6
7
8
9
10
11
12
12
13
13
13
13
14
14
15
15
16
17
17
18
19
20
21
22
22
23
24
25
25
26
26
27
27
28
28
29
30
30
31
31
32
32
33
33
34
35
36
37
38
39
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 20 023 338 2 | Adjustment wheel, 32 gears |
Загрузка ...
|
|
| 2 | 00 222 396 2 | Bushing |
Загрузка ...
|
|
| 3 | 20 028 975 0 | Lock collar |
Загрузка ...
|
|
| 4 | 00 222 395 2 | Intermediate ring |
Загрузка ...
|
|
| 5 | 00 222 393 5 | Retainer |
Загрузка ...
|
|
| 6 | 00 222 364 3 | Grindstone |
Загрузка ...
|
|
| 7 | 20 028 958 0 | Slide top |
Загрузка ...
|
|
| 8 | 00 903 100 3 | Allen screw |
Загрузка ...
|
|
| 9 | 20 028 959 0 | Preload sleeve |
Загрузка ...
|
|
| 10 | 00 912 606 2 | Roll pin |
Загрузка ...
|
|
| 11 | 20 028 961 0 | Bearing guidance |
Загрузка ...
|
|
| 12 | 00 900 658 0 | Hex head bolt |
Загрузка ...
|
|
| 13 | 00 910 803 0 | Shim ring |
Загрузка ...
|
|
| 14 | 00 215 432 0 | Bushing |
Загрузка ...
|
|
| 15 | 90 000 027 0 | Grooved ball bearing |
Загрузка ...
|
|
| 16 | 00 215 433 3 | Safety catch |
Загрузка ...
|
|
| 17 | 00 909 908 1 | Detent edged washer |
Загрузка ...
|
|
| 18 | 00 900 617 0 | Hex head bolt |
Загрузка ...
|
|
| 19 | 00 912 608 2 | Roll pin |
Загрузка ...
|
|
| 20 | 00 215 434 1 | Grinding carriage |
Загрузка ...
|
|
| 21 | 00 919 106 0 | Grease niple |
Загрузка ...
|
|
| 22 | 00 919 105 0 | Grease niple |
Загрузка ...
|
|
| 23 | 00 908 521 2 | Hex nut -low form |
Загрузка ...
|
|
| 24 | 00 940 314 0 | Stop bolt |
Загрузка ...
|
|
| 25 | 00 930 498 0 | Linear ball bearing |
Загрузка ...
|
|
| 26 | 00 936 054 0 | Radial-shaft sealing ring |
Загрузка ...
|
|
| 27 | 00 910 703 1 | Supporting disc |
Загрузка ...
|
|
| 28 | 00 911 664 0 | Circlip |
Загрузка ...
|
|
| 29 | 00 224 731 0 | Shaft |
Загрузка ...
|
|
| 30 | 00 219 211 1 | Enclosure |
Загрузка ...
|
|
| 31 | 00 910 362 0 | Washer |
Загрузка ...
|
|
| 32 | 00 909 912 1 | Detent edged washer |
Загрузка ...
|
|
| 33 | 00 900 677 0 | Hex head bolt |
Загрузка ...
|
|
| 34 | 00 910 747 0 | Supporting disc |
Загрузка ...
|
|
| 35 | 20 028 962 1 | Stripper |
Загрузка ...
|
|
| 36 | 00 910 807 0 | Shim ring |
Загрузка ...
|
|
| 37 | 90 001 841 0 | Belleville spring |
Загрузка ...
|
|
| 38 | 00 910 366 0 | Washer |
Загрузка ...
|
|
| 39 | 00 901 046 1 | Hex head bolt |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
