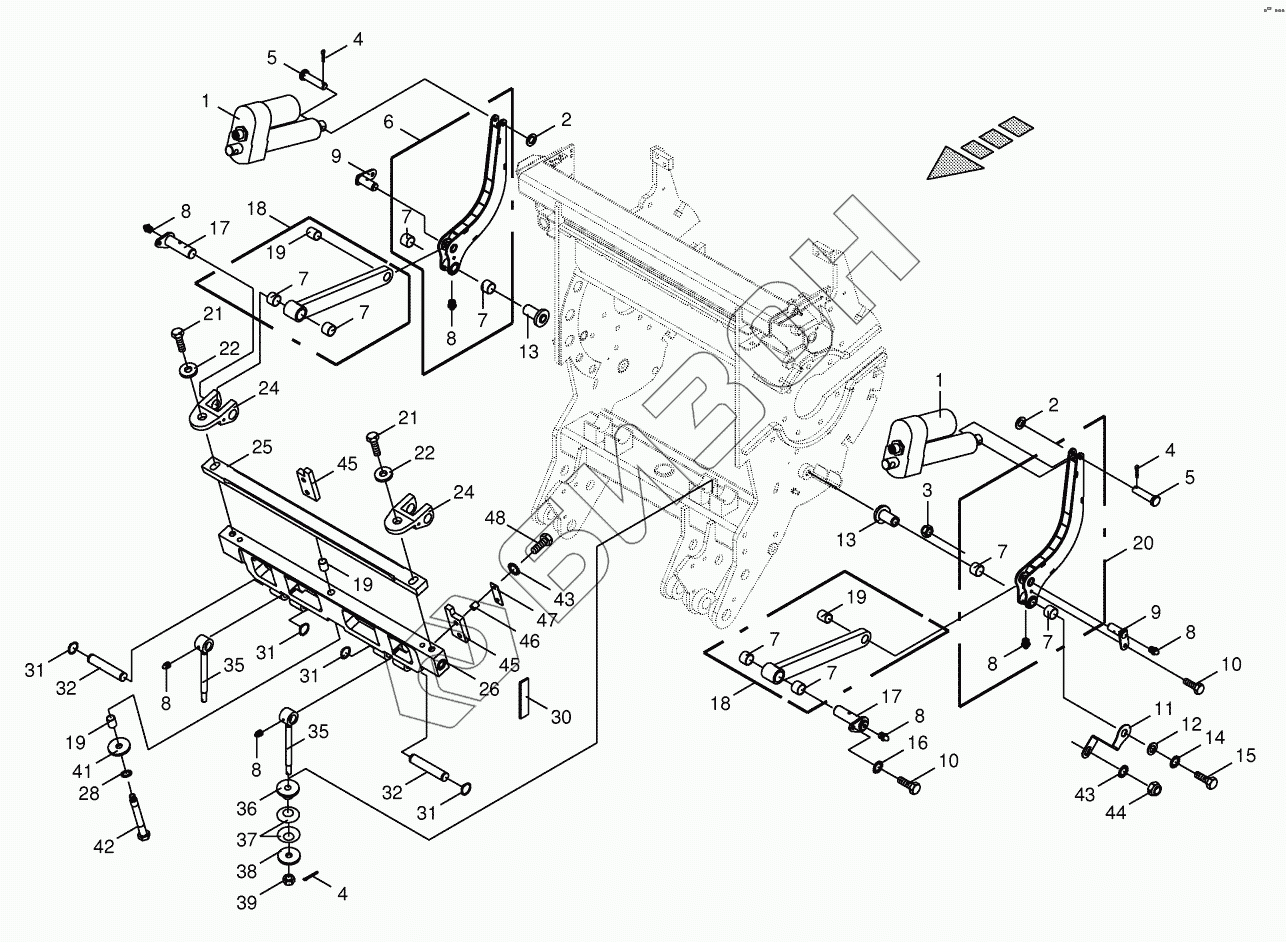

Графический каталог запасных частей к технике: KRONE BiG X 500. Shear bar adjustment
27 002 670 0
1
1
2
2
3
4
4
4
5
5
6
7
7
7
7
7
7
7
7
8
8
8
8
8
8
8
9
9
10
10
11
12
13
13
14
15
16
17
17
18
18
19
19
19
19
20
21
21
22
22
24
24
25
26
28
30
31
31
31
31
32
32
35
35
36
37
38
39
41
42
43
43
44
45
45
46
47
48
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 27 002 670 0 | 27 002 670 0 | Counter blade -maize, grass special |
Загрузка ...
|
|
| 1 | 00 303 162 2 | Engine |
Загрузка ...
|
|
| 2 | 00 910 506 1 | Washer |
Загрузка ...
|
|
| 3 | 00 908 706 0 | Locknut |
Загрузка ...
|
|
| 4 | 00 912 066 1 | Cotter pin |
Загрузка ...
|
|
| 5 | 00 217 711 1 | Pin |
Загрузка ...
|
|
| 6 | 00 214 192 1 | Rocker -right |
Загрузка ...
|
|
| 7 | 00 935 334 0 | Bearing bush |
Загрузка ...
|
|
| 8 | 00 919 105 0 | Grease niple |
Загрузка ...
|
|
| 9 | 00 216 457 2 | Bolt |
Загрузка ...
|
|
| 10 | 00 900 614 0 | Hex head bolt |
Загрузка ...
|
|
| 11 | 20 027 740 1 | Locking plate |
Загрузка ...
|
|
| 12 | 00 900 362 0 | Hex head bolt |
Загрузка ...
|
|
| 13 | 20 027 573 0 | Bushing |
Загрузка ...
|
|
| 14 | 00 909 912 1 | Detent edged washer |
Загрузка ...
|
|
| 15 | 00 900 348 1 | Hex head bolt |
Загрузка ...
|
|
| 16 | 00 909 908 1 | Detent edged washer |
Загрузка ...
|
|
| 17 | 00 214 205 0 | Pin |
Загрузка ...
|
|
| 18 | 00 214 201 0 | Lever |
Загрузка ...
|
|
| 19 | 00 935 327 0 | Bearing bush |
Загрузка ...
|
|
| 20 | 00 214 196 1 | Rocker -left |
Загрузка ...
|
|
| 21 | 00 901 507 0 | Hex head bolt |
Загрузка ...
|
|
| 22 | 00 221 637 0 | Washer |
Загрузка ...
|
|
| 24 | 00 215 388 0 | Tension plate |
Загрузка ...
|
|
| 25 | 27 007 153 0 | Counter blade -grass standard |
Загрузка ...
|
|
| 26 | 20 023 668 2 | Counterblade support spring- mounted |
Загрузка ...
|
|
| 28 | 00 909 913 1 | Detent edged washer |
Загрузка ...
|
|
| 30 | 00 940 122 0 | Self-adhesive sealing strip -Id.-no.= 1m |
Загрузка ...
|
|
| 31 | 00 911 535 1 | Circlip |
Загрузка ...
|
|
| 32 | 00 221 462 1 | Pin |
Загрузка ...
|
|
| 35 | 00 215 386 2 | Con-rod |
Загрузка ...
|
|
| 36 | 00 221 631 4 | Guide |
Загрузка ...
|
|
| 37 | 00 909 928 0 | Spring washer |
Загрузка ...
|
|
| 38 | 00 221 632 0 | Washer |
Загрузка ...
|
|
| 39 | 00 908 915 2 | Castellated nut |
Загрузка ...
|
|
| 41 | 00 216 178 0 | Washer |
Загрузка ...
|
|
| 42 | 20 023 670 0 | Fit bolt |
Загрузка ...
|
|
| 43 | 00 909 909 1 | Detent edged washer |
Загрузка ...
|
|
| 44 | 00 908 758 0 | Locknut |
Загрузка ...
|
|
| 45 | 20 027 805 0 | Gap cover |
Загрузка ...
|
|
| 46 | 00 285 308 0 | Bushing |
Загрузка ...
|
|
| 47 | 20 029 486 0 | Plating |
Загрузка ...
|
|
| 48 | 00 900 638 0 | Hex head bolt |
Загрузка ...
|
