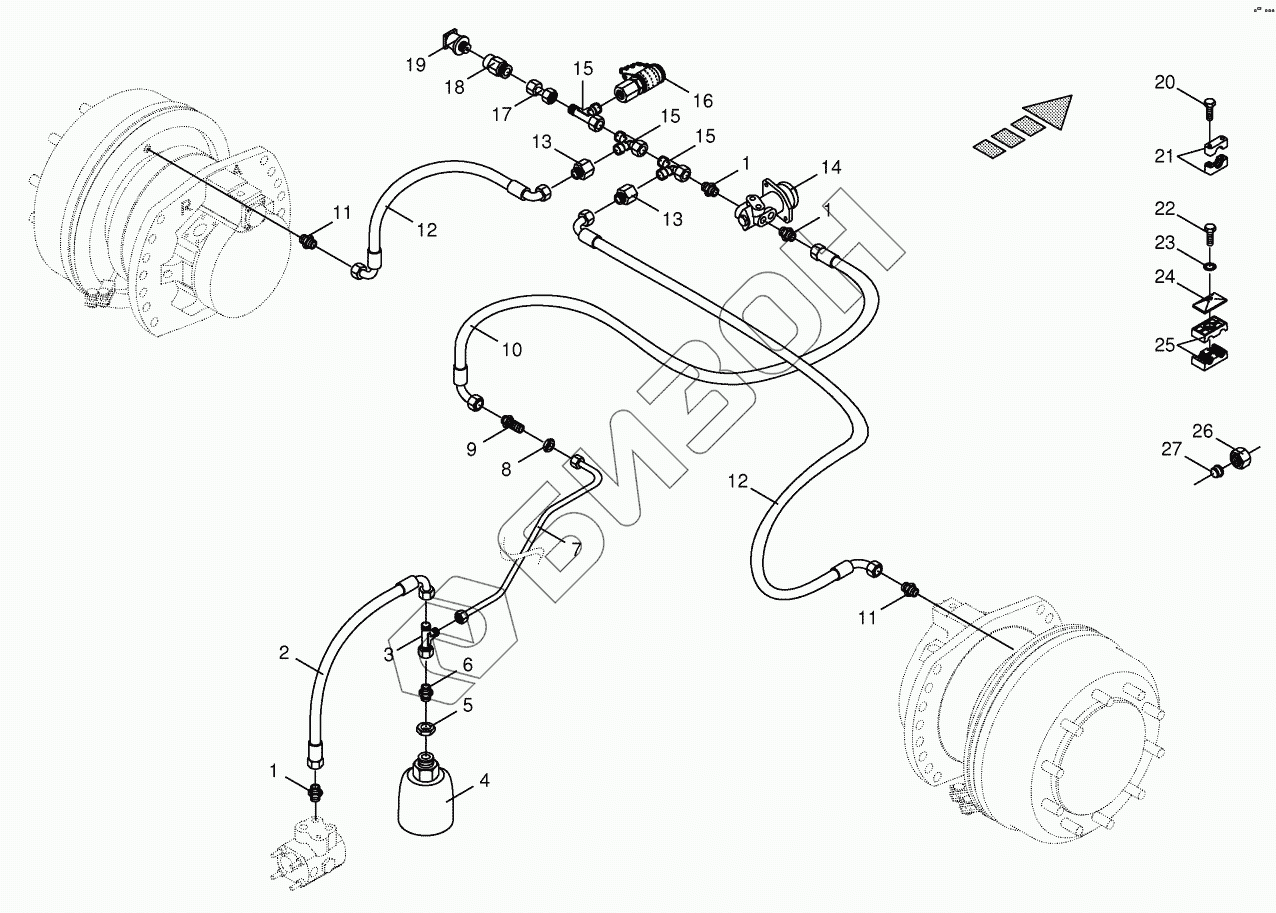

Графический каталог запасных частей к технике: KRONE BiG X 500. Hydraulic brakes
1
1
1
2
3
4
5
6
7
8
9
10
11
11
12
12
13
13
14
15
15
15
16
17
18
19
20
21
22
23
24
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 00 921 060 2 | Male connector |
Загрузка ...
|
|
| 2 | 27 003 845 0 | High pressure hose line |
Загрузка ...
|
|
| 3 | 00 921 079 1 | Adjustable L connection |
Загрузка ...
|
|
| 4 | 00 921 239 0 | Pressure accumulator |
Загрузка ...
|
|
| 5 | 00 908 544 1 | Hex nut -low form |
Загрузка ...
|
|
| 6 | 00 920 901 1 | Male connector |
Загрузка ...
|
|
| 7 | 20 020 700 0 | Hydraulic line -incl. nozzle disc cap, cutting ring |
Загрузка ...
|
|
| 8 | 00 908 524 2 | Hex nut -low form |
Загрузка ...
|
|
| 9 | 00 921 087 1 | Straight 2-way connector |
Загрузка ...
|
|
| 10 | 27 000 332 0 | High pressure hose line |
Загрузка ...
|
|
| 11 | 00 919 724 1 | Male connector |
Загрузка ...
|
|
| 12 | 27 004 588 1 | Hyd. hose |
Загрузка ...
|
|
| 13 | 00 921 083 1 | Reducer fitting |
Загрузка ...
|
|
| 14 | 00 232 601 0 | Brake valve |
Загрузка ...
|
|
| 15 | 00 921 079 1 | Adjustable L connection |
Загрузка ...
|
|
| 16 | 00 920 868 0 | Connector f.mini-test equipm. |
Загрузка ...
|
|
| 17 | 00 230 743 0 | Double nipple |
Загрузка ...
|
|
| 18 | 00 919 955 0 | Unscrewing connection |
Загрузка ...
|
|
| 19 | 00 302 029 2 | Pressure transformer |
Загрузка ...
|
|
| 20 | 00 903 045 1 | Allen screw |
Загрузка ...
|
|
| 21 | 00 925 107 1 | Tube clamp -2 halves |
Загрузка ...
|
|
| 22 | 00 901 042 1 | Hex head bolt |
Загрузка ...
|
|
| 23 | 00 909 908 1 | Detent edged washer |
Загрузка ...
|
|
| 24 | 00 925 134 0 | Cover plate |
Загрузка ...
|
|
| 25 | 00 925 146 0 | Tube clamp -2 halves |
Загрузка ...
|
|
| 26 | 00 921 206 0 | Nozzle disc cap |
Загрузка ...
|
|
| 27 | 00 921 046 1 | Cutting ring |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
