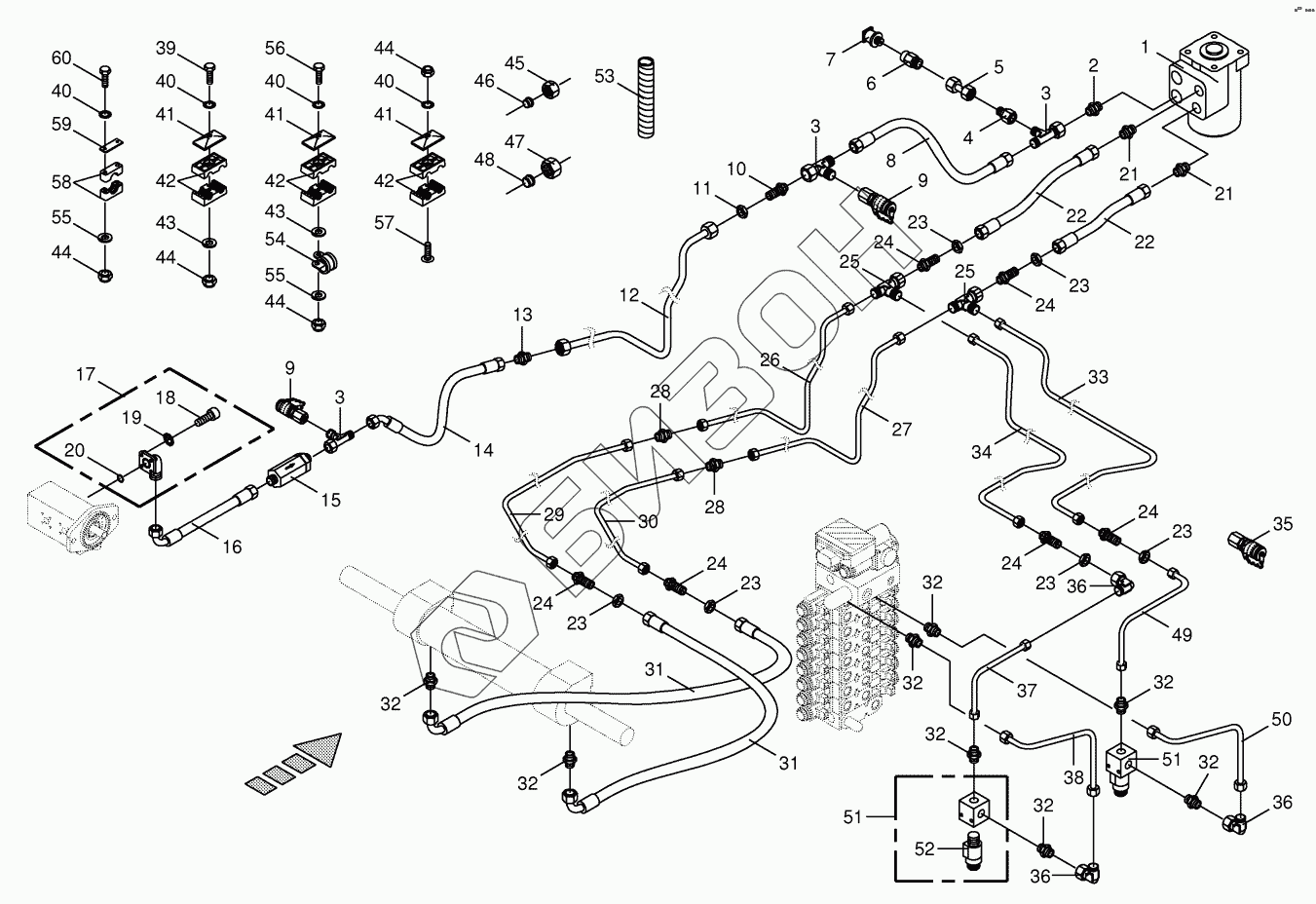

Графический каталог запасных частей к технике: KRONE BiG X 500. Hydraulic steering system
00 919 175 0
27 004 602 0
1
2
3
3
3
4
5
6
7
8
9
9
10
11
12
13
14
15
16
17
18
18
19
20
21
21
22
22
23
23
23
23
23
23
24
24
24
24
24
24
25
25
26
27
28
28
29
30
31
31
32
32
32
32
32
32
32
32
33
34
35
36
36
36
37
38
39
39
39
40
40
40
40
41
41
41
42
42
42
42
42
42
43
43
44
44
44
44
45
46
47
48
49
50
51
51
52
53
54
55
55
56
57
58
59
60
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 00 919 175 0 | 00 919 175 0 | Solenoid coil |
Загрузка ...
|
|
| 27 004 602 0 | 27 004 602 0 | Spiral strip -Id.-no.= 1m |
Загрузка ...
|
|
| 1 | 00 231 575 1 | Steering valve |
Загрузка ...
|
|
| 2 | 00 921 062 2 | Male connector |
Загрузка ...
|
|
| 3 | 00 921 075 0 | Adjustable L connection |
Загрузка ...
|
|
| 4 | 00 921 160 1 | Reducer fitting |
Загрузка ...
|
|
| 5 | 00 230 743 0 | Double nipple |
Загрузка ...
|
|
| 6 | 00 919 955 0 | Unscrewing connection |
Загрузка ...
|
|
| 7 | 00 302 647 0 | Pressure sensor |
Загрузка ...
|
|
| 8 | 00 921 035 2 | High pressure hose line |
Загрузка ...
|
|
| 9 | 00 920 869 0 | Connector f.mini-test equipm. |
Загрузка ...
|
|
| 10 | 00 921 250 0 | Straight 2-way connector |
Загрузка ...
|
|
| 11 | 00 921 074 1 | Hex nut -low form |
Загрузка ...
|
|
| 12 | 20 024 472 0 | Hydraulic line -incl. nozzle disc cap, cutting ring |
Загрузка ...
|
|
| 13 | 00 921 053 1 | Connector |
Загрузка ...
|
|
| 14 | 27 003 843 0 | High pressure hose line |
Загрузка ...
|
|
| 15 | 00 919 169 0 | High pressure filter |
Загрузка ...
|
|
| 16 | 00 920 982 2 | High pressure hose line |
Загрузка ...
|
|
| 17 | 00 919 756 0 | Flange connection |
Загрузка ...
|
|
| 18 | 00 903 045 1 | Allen screw |
Загрузка ...
|
|
| 18 | 00 903 049 1 | Allen screw |
Загрузка ...
|
|
| 19 | 00 909 906 1 | Detent edged washer |
Загрузка ...
|
|
| 20 | 00 937 629 0 | O-ring |
Загрузка ...
|
|
| 21 | 00 919 602 1 | Male connector |
Загрузка ...
|
|
| 22 | 00 921 016 1 | High pressure hose line |
Загрузка ...
|
|
| 23 | 00 908 524 2 | Hex nut -low form |
Загрузка ...
|
|
| 24 | 00 921 087 1 | Straight 2-way connector |
Загрузка ...
|
|
| 25 | 00 921 079 1 | Adjustable L connection |
Загрузка ...
|
|
| 26 | 20 020 606 0 | Hydraulic line -incl. nozzle disc cap, cutting ring |
Загрузка ...
|
|
| 27 | 20 020 607 0 | Hydraulic line -incl. nozzle disc cap, cutting ring |
Загрузка ...
|
|
| 28 | 00 921 054 1 | Connector |
Загрузка ...
|
|
| 29 | 20 020 608 0 | Hydraulic line -incl. nozzle disc cap, cutting ring |
Загрузка ...
|
|
| 30 | 20 020 609 0 | Hydraulic line -incl. nozzle disc cap, cutting ring |
Загрузка ...
|
|
| 31 | 27 007 111 0 | High pressure hose line |
Загрузка ...
|
|
| 32 | 00 920 901 1 | Male connector |
Загрузка ...
|
|
| 33 | 20 020 719 0 | Hydraulic line -incl. nozzle disc cap, cutting ring |
Загрузка ...
|
|
| 34 | 20 020 718 0 | Hydraulic line -incl. nozzle disc cap, cutting ring |
Загрузка ...
|
|
| 35 | 00 920 868 0 | Connector f.mini-test equipm. |
Загрузка ...
|
|
| 36 | 00 921 067 1 | Angle lug |
Загрузка ...
|
|
| 37 | 20 021 766 0 | Hydraulic line -incl. nozzle disc cap, cutting ring |
Загрузка ...
|
|
| 38 | 20 021 767 0 | Hydraulic line -incl. nozzle disc cap, cutting ring |
Загрузка ...
|
|
| 39 | 00 901 048 1 | Hex head bolt |
Загрузка ...
|
|
| 39 | 00 901 009 2 | Hex head bolt |
Загрузка ...
|
|
| 39 | 00 901 042 1 | Hex head bolt |
Загрузка ...
|
|
| 40 | 00 909 908 1 | Detent edged washer |
Загрузка ...
|
|
| 41 | 00 925 134 0 | Cover plate |
Загрузка ...
|
|
| 42 | 00 925 105 0 | Tube clamp -2 halves |
Загрузка ...
|
|
| 42 | 00 925 146 0 | Tube clamp -2 halves |
Загрузка ...
|
|
| 43 | 00 910 603 0 | Washer |
Загрузка ...
|
|
| 44 | 00 908 706 0 | Locknut |
Загрузка ...
|
|
| 45 | 00 921 206 0 | Nozzle disc cap |
Загрузка ...
|
|
| 46 | 00 921 046 1 | Cutting ring |
Загрузка ...
|
|
| 47 | 00 921 043 0 | Nozzle disc cap |
Загрузка ...
|
|
| 48 | 00 921 047 1 | Cutting ring |
Загрузка ...
|
|
| 49 | 20 021 765 0 | Hydraulic line -incl. nozzle disc cap, cutting ring |
Загрузка ...
|
|
| 50 | 20 021 775 0 | Hydraulic line -incl. nozzle disc cap, cutting ring |
Загрузка ...
|
|
| 51 | 00 220 360 1 | 2/2-way seated valve |
Загрузка ...
|
|
| 52 | 00 919 176 0 | 2/2-way seated valve |
Загрузка ...
|
|
| 53 | 00 940 478 0 | Spiral strip -Id.-no.= 1m |
Загрузка ...
|
|
| 54 | 00 924 062 0 | Tube clip w. rubber |
Загрузка ...
|
|
| 55 | 00 910 413 0 | Washer |
Загрузка ...
|
|
| 56 | 00 901 010 0 | Hex head bolt |
Загрузка ...
|
|
| 57 | 00 904 817 1 | Coach bolt |
Загрузка ...
|
|
| 58 | 00 925 153 1 | Tube clamp -2 halves |
Загрузка ...
|
|
| 59 | 00 925 125 1 | Cover plate |
Загрузка ...
|
|
| 60 | 00 901 008 1 | Hex head bolt |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
