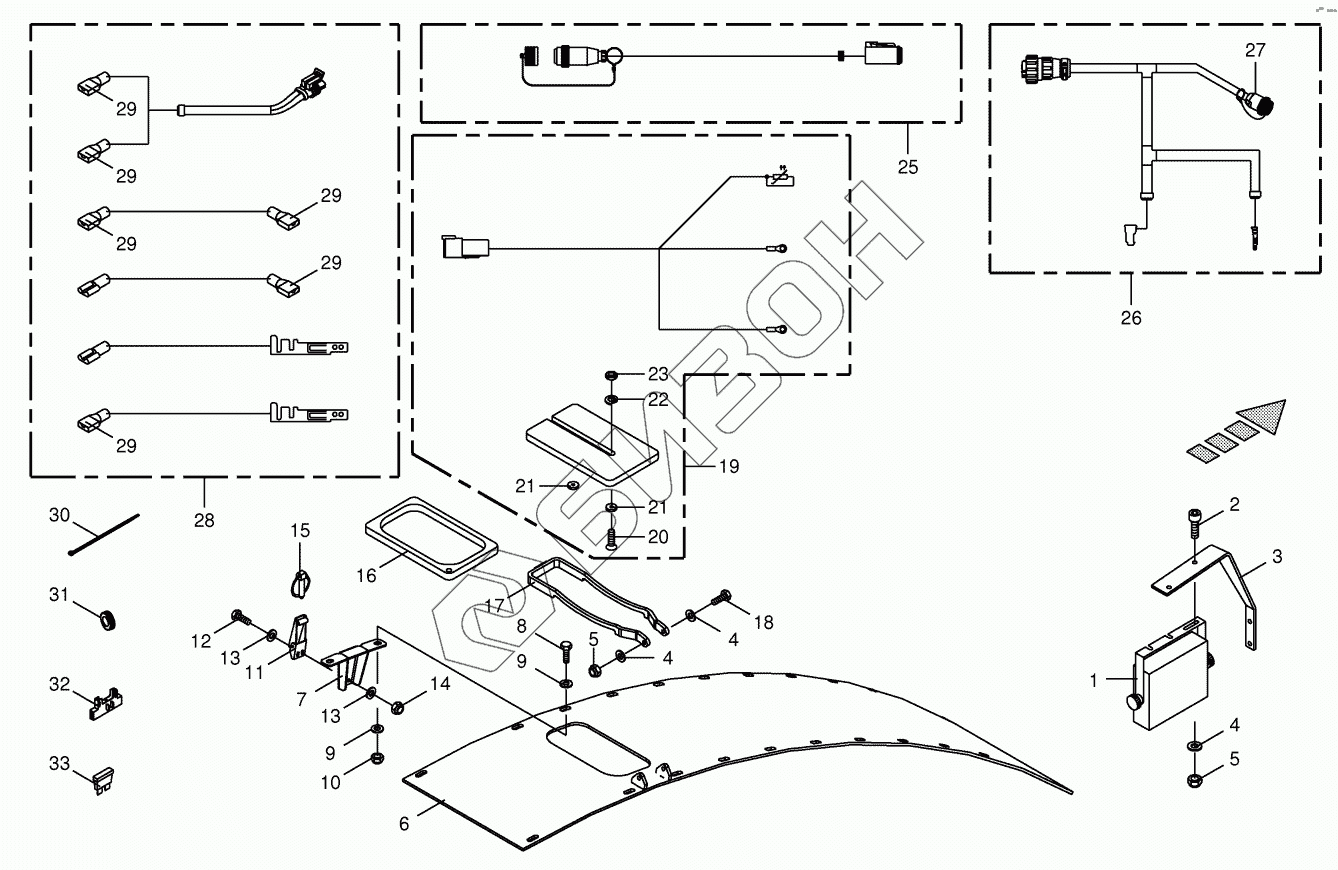

Графический каталог запасных частей к технике: KRONE BiG X 500. Moisture measurement
1
2
3
4
4
4
5
5
6
7
8
9
9
10
11
12
13
13
14
15
16
17
18
19
20
21
21
22
23
25
26
27
28
29
29
29
29
29
29
30
31
32
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 20 080 592 0 | Control unit |
Загрузка ...
|
|
| 2 | 00 903 075 1 | Allen screw |
Загрузка ...
|
|
| 3 | 20 023 172 0 | Bracket |
Загрузка ...
|
|
| 4 | 00 910 413 0 | Washer |
Загрузка ...
|
|
| 5 | 00 908 706 0 | Locknut |
Загрузка ...
|
|
| 6 | 20 025 658 0 | Wearing plate |
Загрузка ...
|
|
| 7 | 20 025 982 0 | Support |
Загрузка ...
|
|
| 8 | 00 900 638 0 | Hex head bolt |
Загрузка ...
|
|
| 9 | 90 000 121 0 | Washer |
Загрузка ...
|
|
| 10 | 00 908 758 0 | Locknut |
Загрузка ...
|
|
| 11 | 00 924 219 0 | Clamping lock |
Загрузка ...
|
|
| 12 | 00 900 292 0 | Hex head bolt |
Загрузка ...
|
|
| 13 | 00 910 365 0 | Washer |
Загрузка ...
|
|
| 14 | 00 908 702 0 | Locknut |
Загрузка ...
|
|
| 15 | 00 917 014 0 | Linch pin |
Загрузка ...
|
|
| 16 | 20 026 777 0 | Wearing plate |
Загрузка ...
|
|
| 17 | 20 025 660 0 | Fold-away bow |
Загрузка ...
|
|
| 18 | 00 901 054 2 | Hex head bolt |
Загрузка ...
|
|
| 19 | 20 025 661 0 | Sensorplate |
Загрузка ...
|
|
| 20 | 00 904 345 1 | Countersunkscrew |
Загрузка ...
|
|
| 21 | 20 025 983 0 | Cone pulley |
Загрузка ...
|
|
| 22 | 00 910 031 0 | Spring washer |
Загрузка ...
|
|
| 23 | 90 001 278 0 | Hex nut -low form |
Загрузка ...
|
|
| 25 | 20 081 203 0 | Wiring harness -sensors |
Загрузка ...
|
|
| 26 | 20 080 711 0 | Wiring harness |
Загрузка ...
|
|
| 27 | 00 302 472 0 | Connector -7-pole |
Загрузка ...
|
|
| 28 | 20 080 553 0 | Cable |
Загрузка ...
|
|
| 29 | 00 302 689 0 | Flat sleeve -blue |
Загрузка ...
|
|
| 30 | 00 922 671 1 | Cable band |
Загрузка ...
|
|
| 31 | 00 924 208 0 | Cable bushing |
Загрузка ...
|
|
| 32 | 20 080 593 0 | Fuse carrier |
Загрузка ...
|
|
| 33 | 20 080 556 0 | Flat fuse |
Загрузка ...
|
