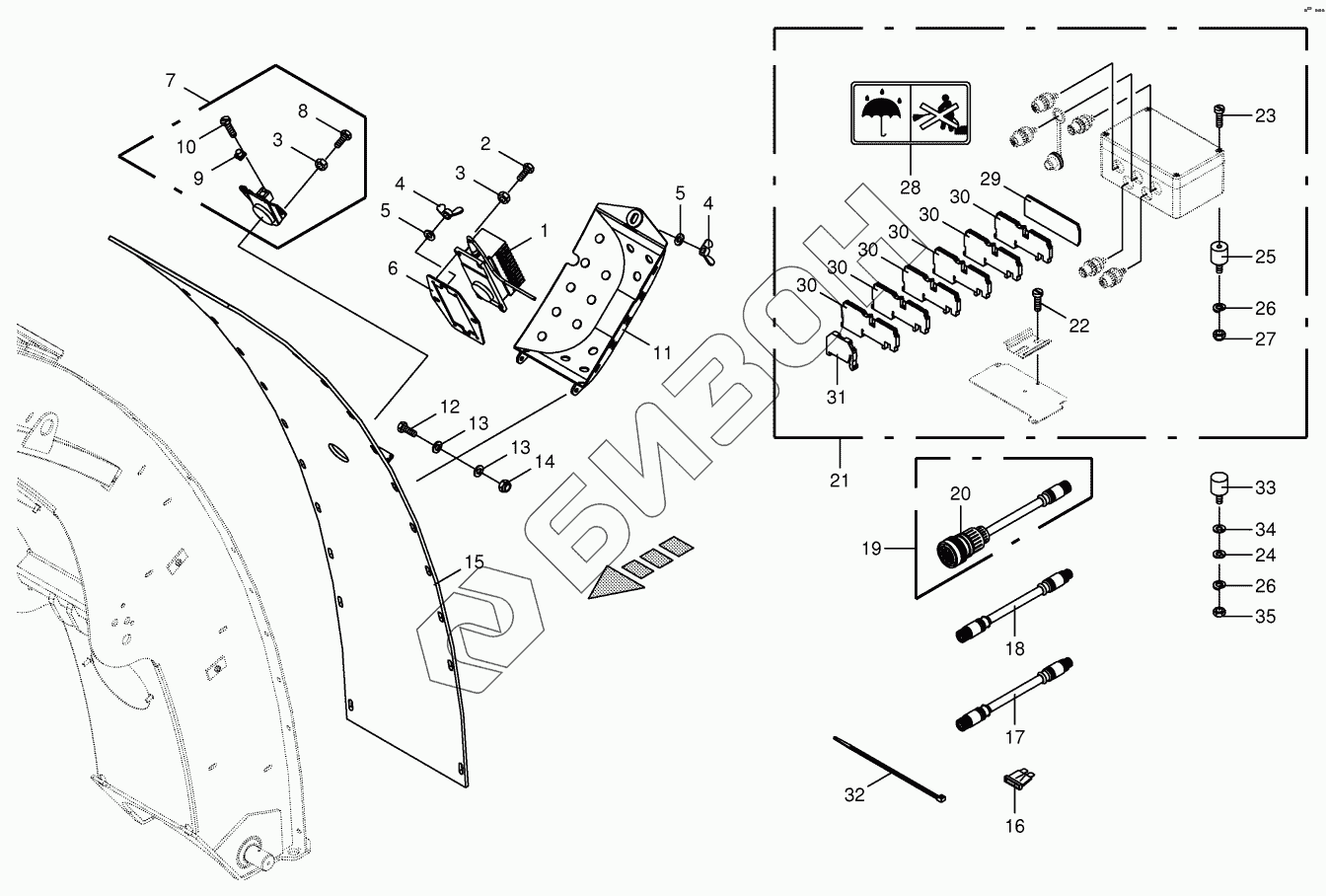

Графический каталог запасных частей к технике: KRONE BiG X 500. NIR - Moisture measurement
1
2
3
3
4
4
5
5
6
7
8
9
10
11
12
13
13
14
15
16
17
18
19
20
21
22
23
24
25
26
26
27
28
29
30
30
30
30
30
30
31
32
33
34
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 20 081 623 3 | Moisture sensor NIR 45-95% |
Загрузка ...
|
|
| 2 | 00 900 200 0 | Hex head bolt |
Загрузка ...
|
|
| 3 | 00 908 208 0 | Hex nut |
Загрузка ...
|
|
| 4 | 00 909 410 1 | Nut |
Загрузка ...
|
|
| 5 | 00 910 603 0 | Washer |
Загрузка ...
|
|
| 6 | 20 220 706 0 | Clamping plate NIR sensor |
Загрузка ...
|
|
| 7 | 20 220 732 0 | Cover plate NIR assembl. |
Загрузка ...
|
|
| 8 | 00 900 608 0 | Hex head bolt |
Загрузка ...
|
|
| 9 | 20 081 929 0 | Plug |
Загрузка ...
|
|
| 10 | 00 903 403 0 | Allen screw |
Загрузка ...
|
|
| 11 | 20 220 705 0 | Protection cover NIR |
Загрузка ...
|
|
| 12 | 00 900 616 0 | Hex head bolt |
Загрузка ...
|
|
| 13 | 00 910 364 0 | Washer |
Загрузка ...
|
|
| 14 | 00 908 706 0 | Locknut |
Загрузка ...
|
|
| 15 | 20 220 707 0 | Rear plate NIR HD |
Загрузка ...
|
|
| 16 | 20 081 965 0 | ATO Flat fuse |
Загрузка ...
|
|
| 17 | 20 083 936 0 | Extension |
Загрузка ...
|
|
| 18 | 20 081 937 0 | Extension |
Загрузка ...
|
|
| 19 | 20 081 934 1 | Adapter |
Загрузка ...
|
|
| 20 | 00 302 431 1 | Plug |
Загрузка ...
|
|
| 21 | 20 028 881 0 | Connection box |
Загрузка ...
|
|
| 22 | 00 903 422 0 | Allen screw |
Загрузка ...
|
|
| 23 | 00 903 425 1 | Allen screw |
Загрузка ...
|
|
| 24 | 00 910 325 0 | Washer |
Загрузка ...
|
|
| 25 | 00 924 202 0 | Rubber pad |
Загрузка ...
|
|
| 26 | 00 910 001 0 | Spring washer |
Загрузка ...
|
|
| 27 | 00 908 718 0 | Locknut |
Загрузка ...
|
|
| 28 | 00 942 038 1 | Tag |
Загрузка ...
|
|
| 29 | 00 303 373 0 | End plate |
Загрузка ...
|
|
| 30 | 00 303 372 0 | Four conductor terminals |
Загрузка ...
|
|
| 31 | 00 303 742 0 | End clamp |
Загрузка ...
|
|
| 32 | 00 922 671 1 | Cable band |
Загрузка ...
|
|
| 33 | 90 002 463 0 | Rubber pad |
Загрузка ...
|
|
| 34 | 90 002 462 0 | Washer |
Загрузка ...
|
|
| 35 | 00 908 006 1 | Hex nut |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
