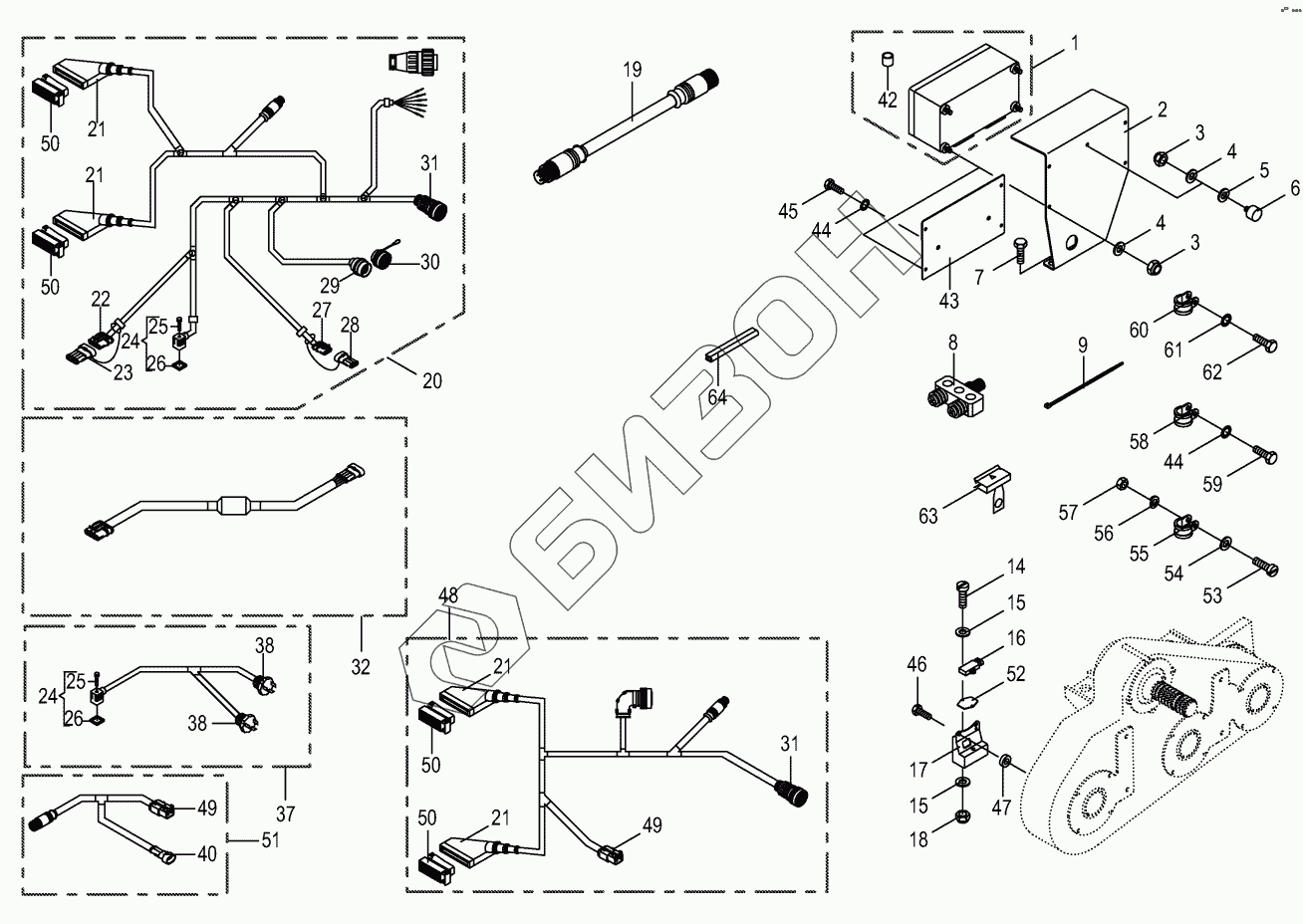

Графический каталог запасных частей к технике: KRONE BiG X 500. RockProtect-optional
20 080 620 0
90 000 190 0
1
2
4
4
4
4
5
6
7
8
9
14
15
15
16
17
18
19
20
21
21
21
21
22
23
24
24
25
25
26
26
27
28
29
30
31
31
32
37
38
38
40
42
43
44
44
45
46
47
48
49
49
50
50
50
50
51
52
53
54
55
55
56
57
58
58
58
59
60
60
61
62
62
63
64
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 20 080 620 0 | 20 080 620 0 | Job computer -without software |
Загрузка ...
|
|
| 90 000 190 0 | 90 000 190 0 | Cylinder head-screw |
Загрузка ...
|
|
| 1 | 20 080 993 0 | Job computer -incl. Software |
Загрузка ...
|
|
| 2 | 20 022 839 0 | Bracket |
Загрузка ...
|
|
| 3 | 00 908 704 1 | Locknut |
Загрузка ...
|
|
| 4 | 00 910 411 1 | Washer |
Загрузка ...
|
|
| 5 | 00 910 351 1 | Washer |
Загрузка ...
|
|
| 6 | 27 001 206 0 | Rubber pad |
Загрузка ...
|
|
| 7 | 00 901 137 1 | Hex head bolt |
Загрузка ...
|
|
| 8 | 20 083 695 0 | Y-distributor M12x1 -5-pole |
Загрузка ...
|
|
| 9 | 00 922 671 1 | Cable band |
Загрузка ...
|
|
| 14 | 00 903 427 1 | Allen screw |
Загрузка ...
|
|
| 15 | 00 910 325 0 | Washer |
Загрузка ...
|
|
| 16 | 20 080 473 0 | Accelerating transmitter |
Загрузка ...
|
|
| 17 | 20 023 589 1 | Bracket |
Загрузка ...
|
|
| 18 | 00 908 718 0 | Locknut |
Загрузка ...
|
|
| 19 | 20 083 934 0 | Extension |
Загрузка ...
|
|
| 20 | 20 080 476 4 | Cable harness CropControl |
Загрузка ...
|
|
| 21 | 00 302 235 0 | Protective grommet |
Загрузка ...
|
|
| 22 | 00 302 353 0 | Plug -4-pole |
Загрузка ...
|
|
| 23 | 00 302 982 0 | Blind-pin casing |
Загрузка ...
|
|
| 24 | 00 303 412 0 | Valve plug -black , low mounting form |
Загрузка ...
|
|
| 25 | 00 302 182 0 | Screw with straight-line curls |
Загрузка ...
|
|
| 26 | 00 301 186 0 | Gasket |
Загрузка ...
|
|
| 27 | 00 302 352 0 | Plug -3-pole |
Загрузка ...
|
|
| 28 | 00 303 379 0 | Blind-pin casing -3-pole |
Загрузка ...
|
|
| 29 | 20 080 172 1 | Plug 14-p St HD30 KPL |
Загрузка ...
|
|
| 30 | 00 303 348 0 | Blind-plug |
Загрузка ...
|
|
| 31 | 00 302 431 1 | Plug |
Загрузка ...
|
|
| 32 | 20 083 379 1 | Voltage converter |
Загрузка ...
|
|
| 37 | 20 080 486 3 | Adapter wire |
Загрузка ...
|
|
| 38 | 00 302 005 0 | Connector plug -2-pole |
Загрузка ...
|
|
| 40 | 00 302 356 0 | Coupling socket -2-pole |
Загрузка ...
|
|
| 42 | 00 303 401 0 | Battery |
Загрузка ...
|
|
| 43 | 20 026 987 1 | Crop Control |
Загрузка ...
|
|
| 44 | 00 909 908 1 | Detent edged washer |
Загрузка ...
|
|
| 45 | 00 900 612 0 | Hex head bolt |
Загрузка ...
|
|
| 46 | 00 900 638 0 | Hex head bolt |
Загрузка ...
|
|
| 47 | 20 027 004 0 | Spacer |
Загрузка ...
|
|
| 48 | 20 081 453 1 | Cable harness CropControl |
Загрузка ...
|
|
| 49 | 00 303 316 2 | Plug 2-p Bu grey |
Загрузка ...
|
|
| 50 | 00 302 362 0 | Plug -42-pole |
Загрузка ...
|
|
| 51 | 20 081 452 0 | Wiring harness |
Загрузка ...
|
|
| 52 | 20 220 900 0 | Shim |
Загрузка ...
|
|
| 53 | 00 903 745 0 | Allen screw |
Загрузка ...
|
|
| 54 | 00 910 500 1 | Washer |
Загрузка ...
|
|
| 55 | 27 007 050 0 | Tube clip w. rubber |
Загрузка ...
|
|
| 55 | 00 924 011 0 | Tube clip w. rubber |
Загрузка ...
|
|
| 56 | 00 910 031 0 | Spring washer |
Загрузка ...
|
|
| 57 | 00 908 207 1 | Hex nut |
Загрузка ...
|
|
| 58 | 90 000 031 0 | Tube clip w. rubber |
Загрузка ...
|
|
| 58 | 00 924 024 1 | Tube clip w. rubber |
Загрузка ...
|
|
| 58 | 00 924 061 0 | Tube clip w. rubber |
Загрузка ...
|
|
| 59 | 00 900 616 0 | Hex head bolt |
Загрузка ...
|
|
| 60 | 90 002 555 0 | Pipe cl. |
Загрузка ...
|
|
| 60 | 90 002 565 0 | Pipe cl. |
Загрузка ...
|
|
| 61 | 00 909 909 1 | Detent edged washer |
Загрузка ...
|
|
| 62 | 00 900 639 0 | Hex head bolt |
Загрузка ...
|
|
| 62 | 00 900 638 0 | Hex head bolt |
Загрузка ...
|
|
| 63 | 90 002 554 0 | Terminal holder |
Загрузка ...
|
|
| 64 | 00 925 111 0 | Edge protection -Id.-no.= 1m |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
