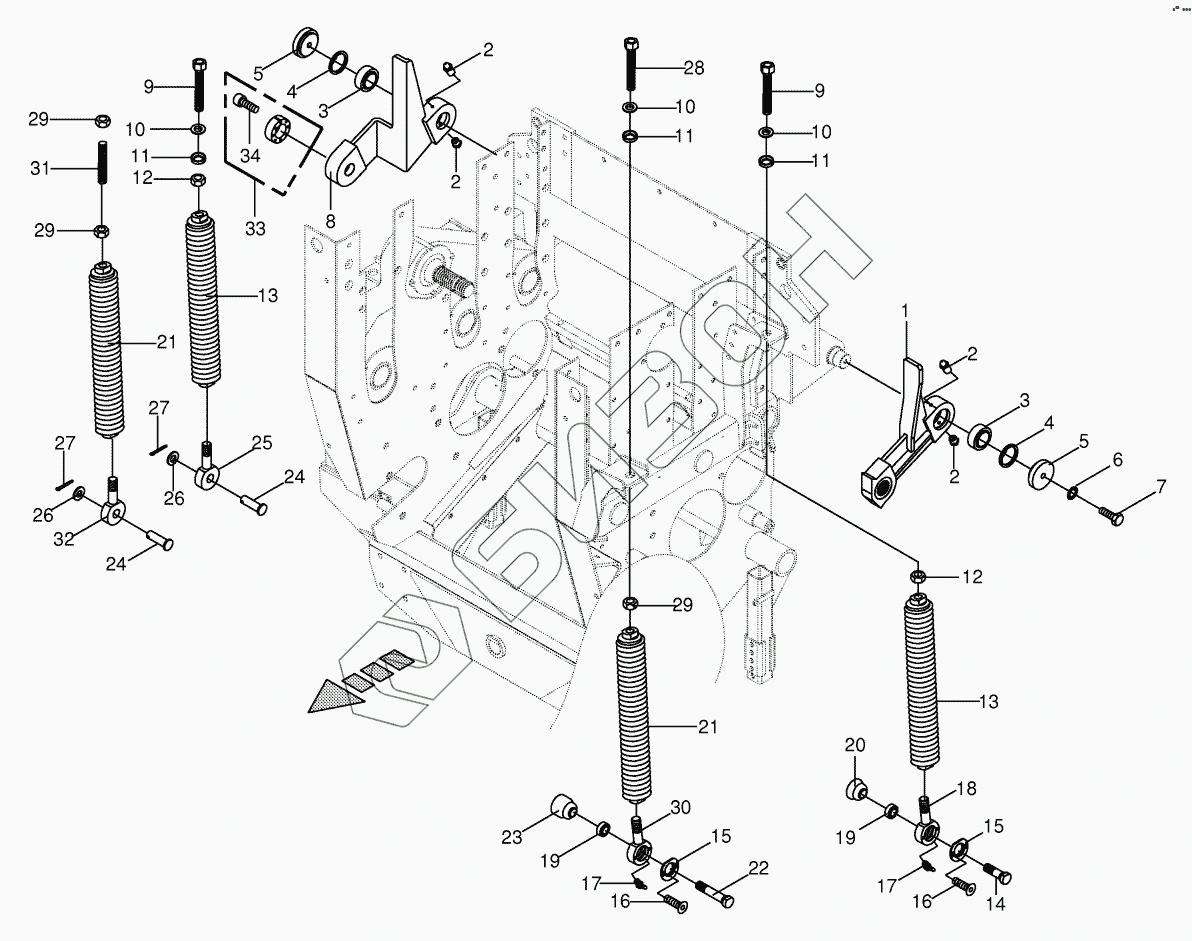

Графический каталог запасных частей к технике: KRONE BiG X 500. Oscillating levers/Tension spring
1
2
2
2
2
3
3
4
4
5
5
6
7
8
9
9
10
10
10
11
11
11
12
12
13
13
14
15
15
16
16
17
17
18
19
19
20
21
21
22
23
24
24
25
26
26
27
27
28
29
29
29
30
31
32
33
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 20 023 258 1 | Rocker -left |
Загрузка ...
|
|
| 2 | 00 919 105 0 | Grease niple |
Загрузка ...
|
|
| 3 | 00 934 778 0 | Radial bearing |
Загрузка ...
|
|
| 4 | 00 911 659 0 | Circlip |
Загрузка ...
|
|
| 5 | 00 221 314 0 | Washer |
Загрузка ...
|
|
| 6 | 00 909 909 1 | Detent edged washer |
Загрузка ...
|
|
| 7 | 00 900 639 0 | Hex head bolt |
Загрузка ...
|
|
| 8 | 20 022 567 1 | Oscillating lever -right |
Загрузка ...
|
|
| 9 | 00 900 391 1 | Hex head bolt |
Загрузка ...
|
|
| 10 | 00 910 673 0 | Washer |
Загрузка ...
|
|
| 11 | 00 910 674 0 | Ball socket |
Загрузка ...
|
|
| 12 | 00 908 225 0 | Hex nut |
Загрузка ...
|
|
| 13 | 00 216 621 1 | Tension spring |
Загрузка ...
|
|
| 14 | 00 217 467 1 | Bearing screw |
Загрузка ...
|
|
| 15 | 00 228 005 3 | Supporting disc |
Загрузка ...
|
|
| 16 | 00 904 005 1 | Countersunkscrew |
Загрузка ...
|
|
| 17 | 00 919 107 0 | Grease niple |
Загрузка ...
|
|
| 18 | 00 216 624 1 | Hinge shaft |
Загрузка ...
|
|
| 19 | 00 934 751 0 | Radial bearing |
Загрузка ...
|
|
| 20 | 00 227 978 3 | Spring support -back left |
Загрузка ...
|
|
| 21 | 00 227 907 1 | Tension spring |
Загрузка ...
|
|
| 22 | 20 022 989 0 | Bearing screw |
Загрузка ...
|
|
| 23 | 20 022 985 0 | Spring support -left front |
Загрузка ...
|
|
| 24 | 00 916 027 0 | Pin |
Загрузка ...
|
|
| 25 | 00 216 623 0 | Pivoting element -right |
Загрузка ...
|
|
| 26 | 00 910 512 2 | Washer |
Загрузка ...
|
|
| 27 | 00 912 089 1 | Cotter pin |
Загрузка ...
|
|
| 28 | 00 228 004 1 | Spindle |
Загрузка ...
|
|
| 29 | 00 228 016 2 | Trapezoid nut |
Загрузка ...
|
|
| 30 | 00 228 044 2 | Hinge shaft |
Загрузка ...
|
|
| 31 | 00 228 015 1 | Threaded piece |
Загрузка ...
|
|
| 32 | 00 227 982 3 | Pivoting element -right |
Загрузка ...
|
|
| 33 | 00 940 094 0 | Cone-type tensioner -15 Nm |
Загрузка ...
|
|
| 34 | 90 000 144 0 | Allen screw |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
