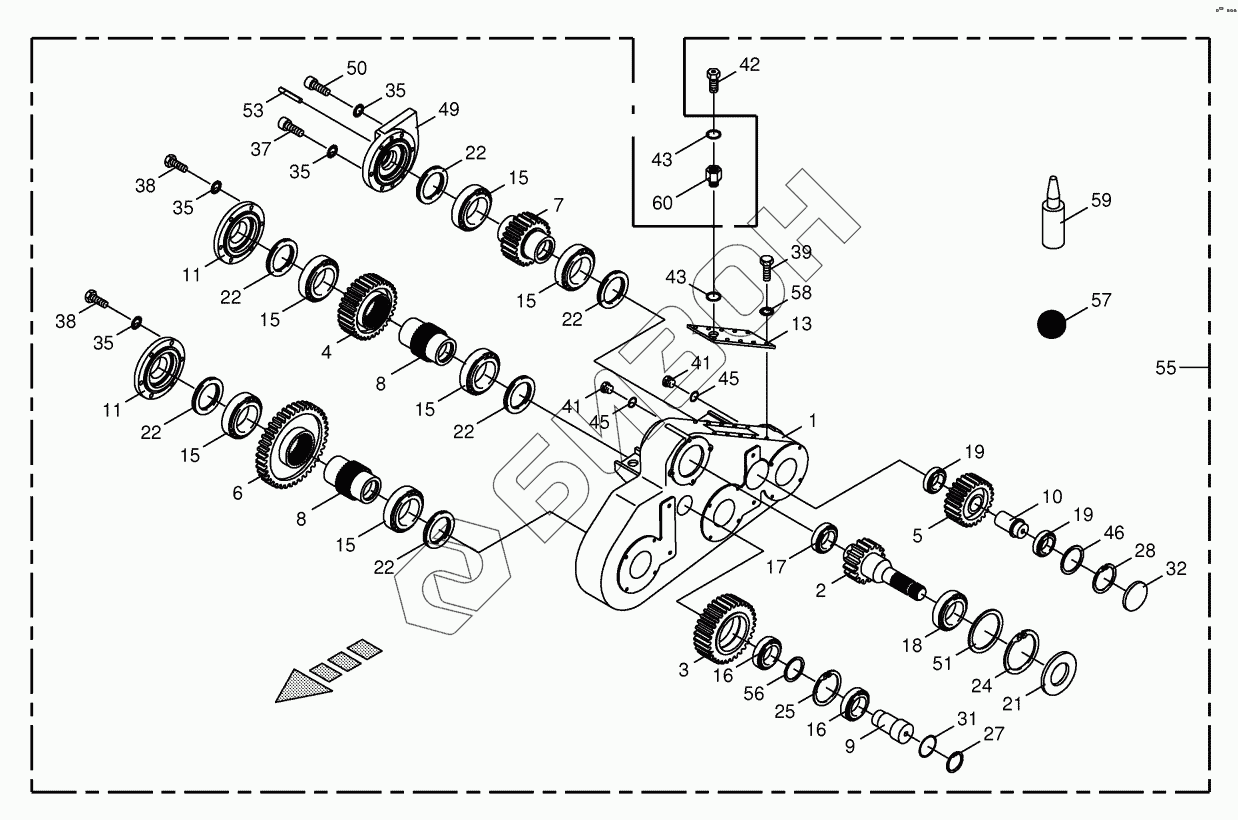

Графический каталог запасных частей к технике: KRONE BiG X 500. Top roller gearbox
1
2
3
4
5
6
7
8
8
9
10
11
11
13
15
15
15
15
15
15
16
16
17
18
19
19
21
22
22
22
22
22
22
24
25
27
28
31
32
35
35
35
35
37
38
38
39
41
41
42
43
43
45
45
46
46
46
46
49
50
51
51
51
53
55
56
57
58
59
60
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 00 955 733 0 | Housing |
Загрузка ...
|
|
| 2 | 00 955 734 0 | Spur wheel shaft |
Загрузка ...
|
|
| 3 | 00 955 735 0 | Spur gear |
Загрузка ...
|
|
| 4 | 00 955 736 0 | Spur gear |
Загрузка ...
|
|
| 5 | 00 955 737 0 | Spur gear |
Загрузка ...
|
|
| 6 | 00 955 738 0 | Spur gear |
Загрузка ...
|
|
| 7 | 00 955 746 0 | Spur wheel shaft |
Загрузка ...
|
|
| 8 | 00 955 740 0 | Hollow shaft |
Загрузка ...
|
|
| 9 | 00 955 741 0 | Axle |
Загрузка ...
|
|
| 10 | 00 955 742 0 | Axle |
Загрузка ...
|
|
| 11 | 00 955 743 0 | Flange |
Загрузка ...
|
|
| 13 | 00 955 745 0 | Cover |
Загрузка ...
|
|
| 15 | 00 930 145 0 | Grooved ball bearing |
Загрузка ...
|
|
| 16 | 00 930 169 0 | Grooved ball bearing |
Загрузка ...
|
|
| 17 | 00 932 127 0 | Taper roller bearing |
Загрузка ...
|
|
| 18 | 00 932 160 0 | Taper roller bearing |
Загрузка ...
|
|
| 19 | 00 932 107 0 | Taper roller bearing |
Загрузка ...
|
|
| 21 | 90 001 472 0 | Radial-shaft sealing ring |
Загрузка ...
|
|
| 22 | 00 936 066 0 | Radial-shaft sealing ring |
Загрузка ...
|
|
| 24 | 00 911 694 0 | Circlip |
Загрузка ...
|
|
| 25 | 00 911 686 0 | Circlip |
Загрузка ...
|
|
| 27 | 00 911 653 0 | Circlip |
Загрузка ...
|
|
| 28 | 00 911 673 0 | Circlip |
Загрузка ...
|
|
| 31 | 00 937 500 0 | O-ring |
Загрузка ...
|
|
| 32 | 00 925 205 2 | Sealing cap |
Загрузка ...
|
|
| 35 | 00 910 111 0 | Spring washer |
Загрузка ...
|
|
| 37 | 00 903 108 2 | Allen screw |
Загрузка ...
|
|
| 38 | 00 900 637 0 | Hex head bolt |
Загрузка ...
|
|
| 39 | 00 900 614 0 | Hex head bolt |
Загрузка ...
|
|
| 41 | 90 002 696 0 | Locking screw |
Загрузка ...
|
|
| 42 | 00 919 833 0 | Air bleed valve |
Загрузка ...
|
|
| 43 | 00 937 751 1 | Gasket ring |
Загрузка ...
|
|
| 45 | 00 937 721 0 | Gasket ring |
Загрузка ...
|
|
| 46 | 00 911 024 1 | Shim ring |
Загрузка ...
|
|
| 46 | 00 910 876 0 | Shim ring |
Загрузка ...
|
|
| 46 | 00 911 023 0 | Shim ring |
Загрузка ...
|
|
| 46 | 00 911 022 0 | Shim ring |
Загрузка ...
|
|
| 49 | 20 028 897 0 | Limit stop |
Загрузка ...
|
|
| 50 | 00 903 112 0 | Allen screw |
Загрузка ...
|
|
| 51 | 00 911 027 0 | Shim ring |
Загрузка ...
|
|
| 51 | 00 911 025 0 | Shim ring |
Загрузка ...
|
|
| 51 | 00 911 029 0 | Shim ring |
Загрузка ...
|
|
| 53 | 00 912 718 2 | Roll pin |
Загрузка ...
|
|
| 55 | 00 224 665 2 | Roller gear -middle top |
Загрузка ...
|
|
| 56 | 00 910 732 1 | Supporting disc |
Загрузка ...
|
|
| 57 | 00 926 101 0 | Oil -Id.-no.=1ltr |
Загрузка ...
|
|
| 58 | 00 909 908 1 | Detent edged washer |
Загрузка ...
|
|
| 59 | 00 938 552 1 | Universal-sealant -silicone- free |
Загрузка ...
|
|
| 60 | 20 027 755 0 | Reducer |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
