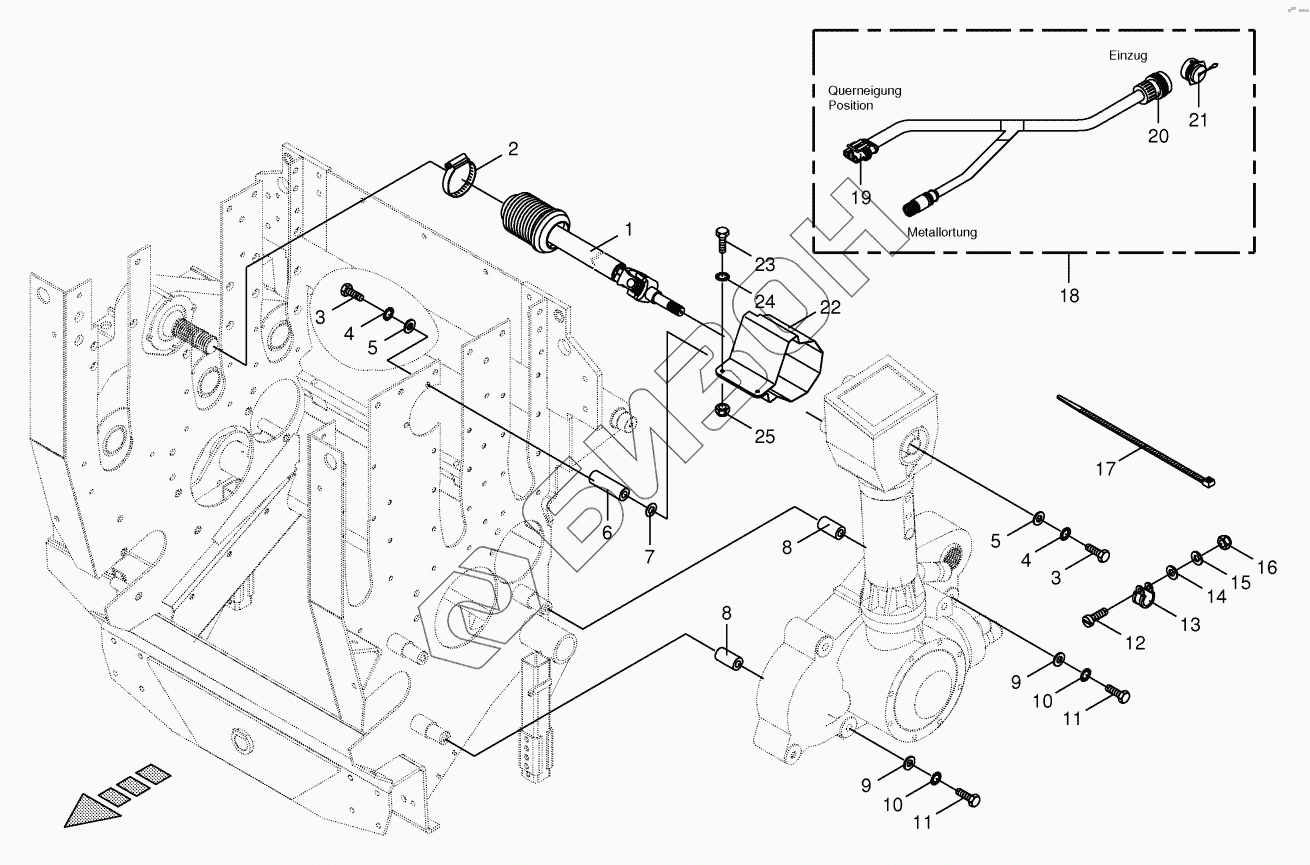

Графический каталог запасных частей к технике: KRONE BiG X 500. P.T.O shafts
1
2
3
3
4
4
5
5
6
7
8
8
9
9
10
10
11
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 00 955 901 1 | Pto drive shaft |
Загрузка ...
|
|
| 2 | 00 924 007 0 | Tube clip |
Загрузка ...
|
|
| 3 | 00 901 463 1 | Hex head bolt |
Загрузка ...
|
|
| 4 | 00 909 910 1 | Detent edged washer |
Загрузка ...
|
|
| 5 | 00 910 506 1 | Washer |
Загрузка ...
|
|
| 6 | 20 021 993 0 | Bushing |
Загрузка ...
|
|
| 7 | 00 910 803 0 | Shim ring |
Загрузка ...
|
|
| 8 | 20 023 364 0 | Tube |
Загрузка ...
|
|
| 9 | 00 910 303 1 | Washer |
Загрузка ...
|
|
| 10 | 00 909 912 1 | Detent edged washer |
Загрузка ...
|
|
| 11 | 00 900 349 1 | Hex head bolt |
Загрузка ...
|
|
| 12 | 00 903 745 0 | Allen screw |
Загрузка ...
|
|
| 13 | 00 924 009 0 | Tube clamp |
Загрузка ...
|
|
| 14 | 00 910 500 1 | Washer |
Загрузка ...
|
|
| 15 | 00 910 365 0 | Washer |
Загрузка ...
|
|
| 16 | 00 908 702 0 | Locknut |
Загрузка ...
|
|
| 17 | 00 922 671 1 | Cable band |
Загрузка ...
|
|
| 18 | 20 080 003 2 | Wiring harness -feed system |
Загрузка ...
|
|
| 19 | 00 302 352 0 | Plug -3-pole |
Загрузка ...
|
|
| 20 | 20 082 583 1 | Plug 14-p Bu silver -14-pole |
Загрузка ...
|
|
| 21 | 00 303 414 0 | Blind-plug |
Загрузка ...
|
|
| 22 | 20 024 418 0 | Guard plate |
Загрузка ...
|
|
| 23 | 00 900 607 0 | Hex head bolt |
Загрузка ...
|
|
| 24 | 00 909 906 1 | Detent edged washer |
Загрузка ...
|
|
| 25 | 00 908 704 1 | Locknut |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
