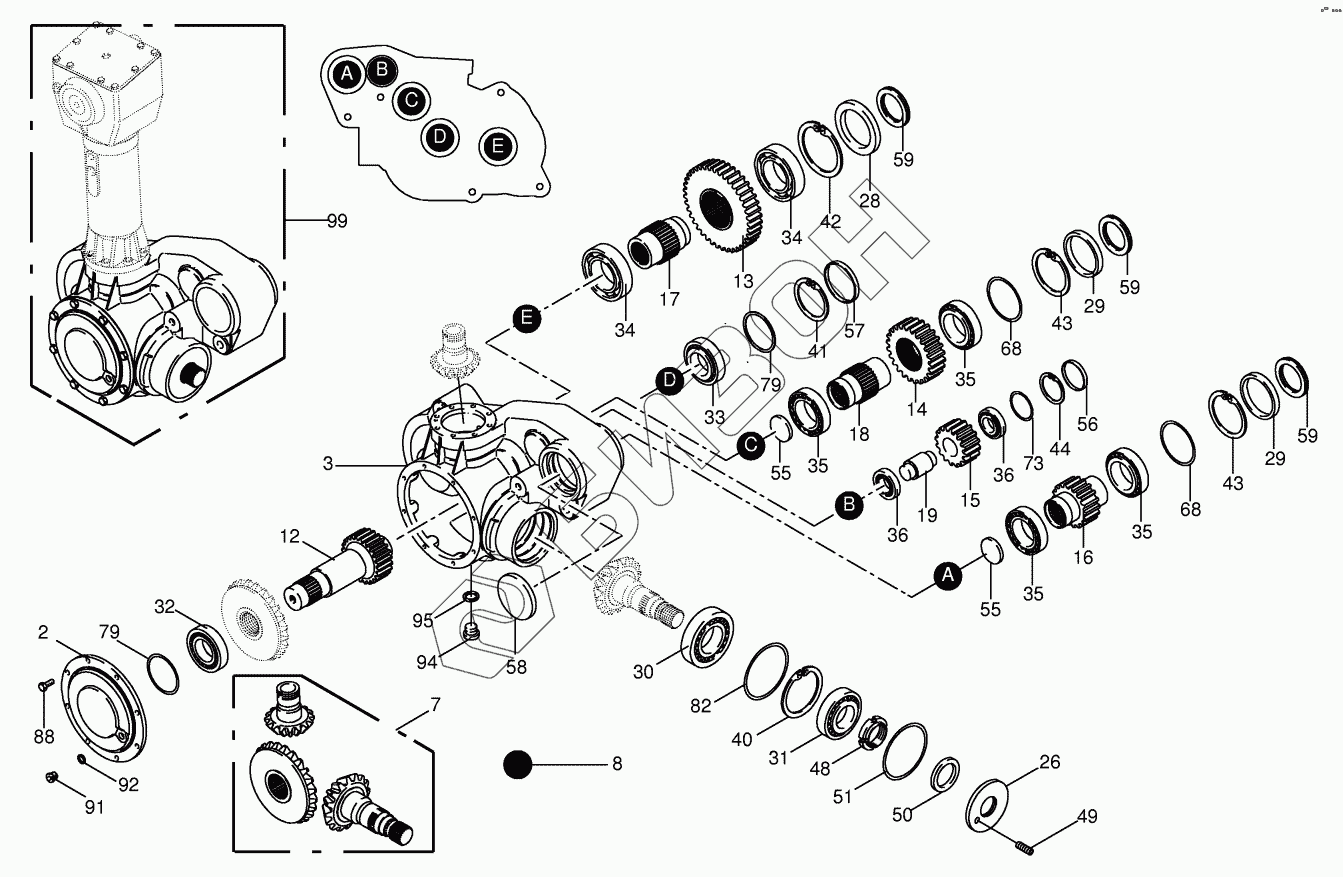

Графический каталог запасных частей к технике: KRONE BiG X 500. Roller gearbox part 2
00 910 851 1
00 910 851 1
00 911 162 0
00 911 160 0
00 911 165 0
00 911 165 0
00 911 168 0
00 911 168 0
00 910 932 0
2
3
7
8
12
13
14
15
16
17
18
19
26
28
29
29
30
31
32
33
34
34
35
35
35
35
36
36
40
41
42
43
43
44
48
49
50
51
55
55
56
57
58
59
59
59
68
68
68
68
73
79
79
82
88
91
92
94
95
99
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 00 910 851 1 | 00 910 851 1 | Shim ring |
Загрузка ...
|
|
| 00 911 162 0 | 00 911 162 0 | Shim ring |
Загрузка ...
|
|
| 00 911 160 0 | 00 911 160 0 | Shim ring |
Загрузка ...
|
|
| 00 911 165 0 | 00 911 165 0 | Shim ring |
Загрузка ...
|
|
| 00 911 168 0 | 00 911 168 0 | Shim ring |
Загрузка ...
|
|
| 00 910 932 0 | 00 910 932 0 | Shim ring |
Загрузка ...
|
|
| 2 | 00 955 748 0 | Bearing housing |
Загрузка ...
|
|
| 3 | 00 955 747 0 | Housing |
Загрузка ...
|
|
| 7 | 00 955 751 0 | Bevel wheel set |
Загрузка ...
|
|
| 8 | 00 926 101 0 | Oil -Id.-no.=1ltr |
Загрузка ...
|
|
| 12 | 00 955 753 0 | Spur wheel shaft |
Загрузка ...
|
|
| 13 | 00 955 755 0 | Spur gear |
Загрузка ...
|
|
| 14 | 00 955 756 0 | Spur gear |
Загрузка ...
|
|
| 15 | 00 955 757 0 | Spur gear |
Загрузка ...
|
|
| 16 | 00 955 812 0 | Spur wheel shaft |
Загрузка ...
|
|
| 17 | 00 955 813 0 | Hollow shaft |
Загрузка ...
|
|
| 18 | 00 955 814 0 | Hollow shaft |
Загрузка ...
|
|
| 19 | 00 955 761 0 | Shaft |
Загрузка ...
|
|
| 26 | 00 955 815 0 | Gearbox cover |
Загрузка ...
|
|
| 28 | 00 955 766 0 | Ring |
Загрузка ...
|
|
| 29 | 00 955 767 0 | Ring |
Загрузка ...
|
|
| 30 | 00 932 151 0 | Taper roller bearing |
Загрузка ...
|
|
| 31 | 00 932 140 0 | Taper roller bearing |
Загрузка ...
|
|
| 32 | 00 932 166 0 | Taper roller bearing |
Загрузка ...
|
|
| 33 | 00 932 110 0 | Taper roller bearing |
Загрузка ...
|
|
| 34 | 00 930 145 0 | Grooved ball bearing |
Загрузка ...
|
|
| 35 | 00 932 181 0 | Taper roller bearing |
Загрузка ...
|
|
| 36 | 00 932 106 0 | Taper roller bearing |
Загрузка ...
|
|
| 40 | 00 911 694 0 | Circlip |
Загрузка ...
|
|
| 41 | 00 911 6100 | Circlip |
Загрузка ...
|
|
| 42 | 00 911 696 0 | Circlip |
Загрузка ...
|
|
| 43 | 00 911 691 0 | Circlip |
Загрузка ...
|
|
| 44 | 00 911 668 0 | Circlip |
Загрузка ...
|
|
| 48 | 00 955 768 0 | Slotted nut |
Загрузка ...
|
|
| 49 | 00 905 711 1 | Threaded pin |
Загрузка ...
|
|
| 50 | 00 936 190 1 | Radial-shaft sealing ring |
Загрузка ...
|
|
| 51 | 00 937 577 0 | O-ring |
Загрузка ...
|
|
| 55 | 00 937 033 0 | Nilos-rinq |
Загрузка ...
|
|
| 56 | 00 955 534 0 | Cap |
Загрузка ...
|
|
| 57 | 00 925 208 1 | Sealing cap |
Загрузка ...
|
|
| 58 | 00 925 216 0 | Sealing cap |
Загрузка ...
|
|
| 59 | 00 936 079 0 | Radial-shaft sealing ring |
Загрузка ...
|
|
| 68 | 00 910 849 0 | Shim ring |
Загрузка ...
|
|
| 68 | 00 910 848 0 | Shim ring |
Загрузка ...
|
|
| 73 | 00 911 164 0 | Shim ring |
Загрузка ...
|
|
| 79 | 00 911 166 0 | Shim ring |
Загрузка ...
|
|
| 82 | 00 910 930 0 | Shim ring |
Загрузка ...
|
|
| 88 | 00 900 636 0 | Hex head bolt |
Загрузка ...
|
|
| 91 | 00 906 007 1 | Screw plug |
Загрузка ...
|
|
| 92 | 00 937 721 0 | Gasket ring |
Загрузка ...
|
|
| 94 | 00 906 005 0 | Screw plug |
Загрузка ...
|
|
| 95 | 00 937 751 1 | Gasket ring |
Загрузка ...
|
|
| 99 | 00 955 806 1 | Roller gear -below, cpl. |
Загрузка ...
|
