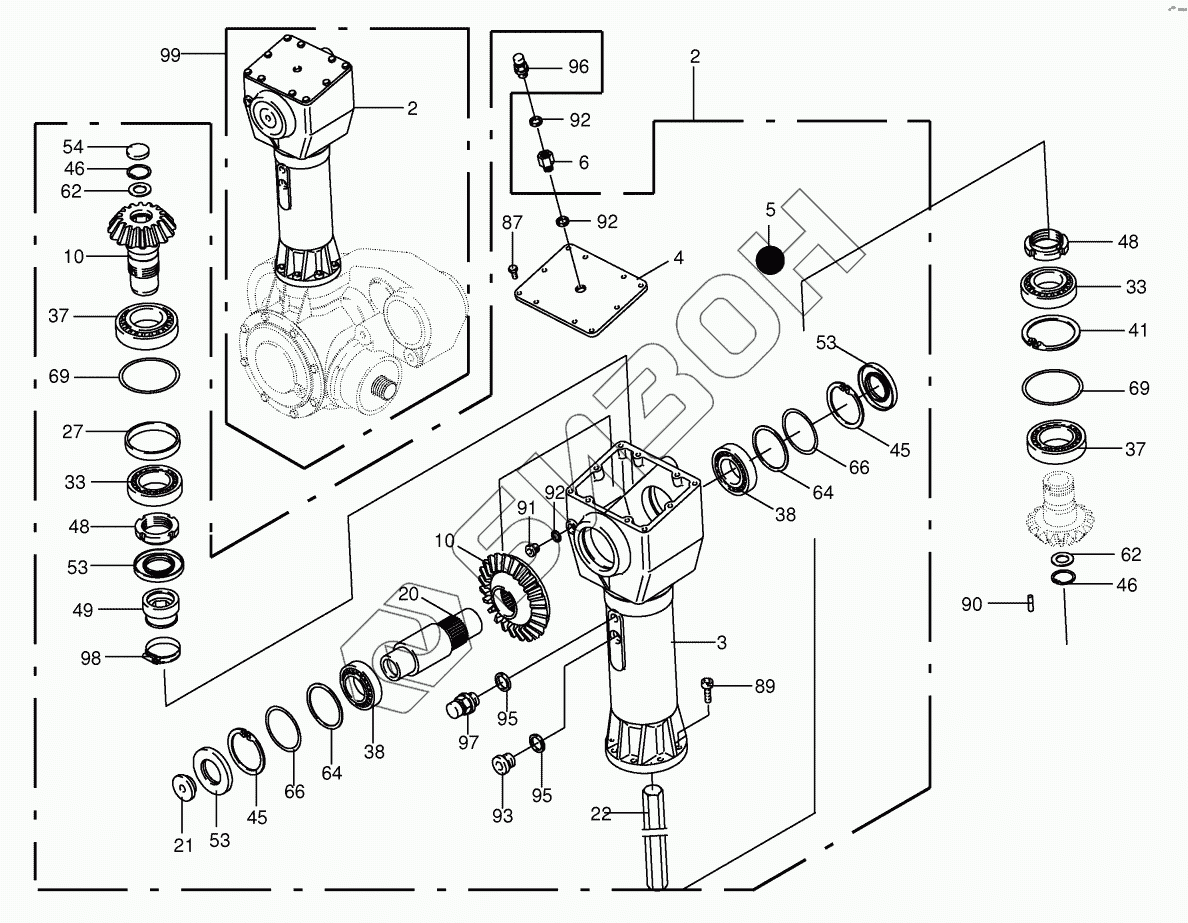

Графический каталог запасных частей к технике: KRONE BiG X 500. Roller gearbox part 1
00 910 851 1
00 910 851 1
00 910 943 0
00 910 943 0
00 910 946 0
00 910 946 0
00 910 850 0
00 910 850 0
00 910 848 0
00 910 848 0
2
2
3
4
5
6
10
10
20
21
22
27
33
33
37
37
38
38
41
45
45
46
46
48
48
49
53
53
53
54
62
62
64
64
66
66
69
69
87
89
90
91
92
92
92
93
95
95
96
97
98
99
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 00 910 851 1 | 00 910 851 1 | Shim ring |
Загрузка ...
|
|
| 00 910 943 0 | 00 910 943 0 | Shim ring |
Загрузка ...
|
|
| 00 910 946 0 | 00 910 946 0 | Shim ring |
Загрузка ...
|
|
| 00 910 850 0 | 00 910 850 0 | Shim ring |
Загрузка ...
|
|
| 00 910 848 0 | 00 910 848 0 | Shim ring |
Загрузка ...
|
|
| 2 | 00 955 841 0 | Gearbox neck -cpl. |
Загрузка ...
|
|
| 3 | 00 955 749 0 | Housing |
Загрузка ...
|
|
| 4 | 00 955 750 0 | Cover |
Загрузка ...
|
|
| 5 | 00 926 101 0 | Oil -Id.-no.=1ltr |
Загрузка ...
|
|
| 6 | 20 027 757 0 | Reducer |
Загрузка ...
|
|
| 10 | 00 955 752 0 | Bevel wheel set |
Загрузка ...
|
|
| 20 | 00 955 762 0 | Hollow shaft |
Загрузка ...
|
|
| 21 | 00 955 763 0 | End plate |
Загрузка ...
|
|
| 22 | 00 955 764 0 | Shaft |
Загрузка ...
|
|
| 27 | 00 955 765 0 | Bushing |
Загрузка ...
|
|
| 33 | 00 932 110 0 | Taper roller bearing |
Загрузка ...
|
|
| 37 | 00 932 141 0 | Taper roller bearing |
Загрузка ...
|
|
| 38 | 00 932 109 0 | Taper roller bearing |
Загрузка ...
|
|
| 41 | 00 911 610 0 | Circlip |
Загрузка ...
|
|
| 45 | 00 911 680 0 | Circlip |
Загрузка ...
|
|
| 46 | 00 911 640 0 | Circlip |
Загрузка ...
|
|
| 48 | 00 955 768 0 | Slotted nut |
Загрузка ...
|
|
| 49 | 00 955 769 0 | Hexagon profile ring |
Загрузка ...
|
|
| 53 | 00 936 078 0 | Radial-shaft sealing ring |
Загрузка ...
|
|
| 54 | 00 925 206 0 | Sealing cap |
Загрузка ...
|
|
| 62 | 00 910 719 0 | Supporting disc |
Загрузка ...
|
|
| 64 | 00 910 993 0 | Shim ring |
Загрузка ...
|
|
| 66 | 00 910 945 0 | Shim ring |
Загрузка ...
|
|
| 69 | 00 910 849 0 | Shim ring |
Загрузка ...
|
|
| 87 | 00 900 612 0 | Hex head bolt |
Загрузка ...
|
|
| 89 | 00 903 109 1 | Allen screw |
Загрузка ...
|
|
| 90 | 00 915 705 0 | Cyl. pin |
Загрузка ...
|
|
| 91 | 00 906 007 1 | Screw plug |
Загрузка ...
|
|
| 92 | 00 937 721 0 | Gasket ring |
Загрузка ...
|
|
| 93 | 00 906 005 0 | Screw plug |
Загрузка ...
|
|
| 95 | 00 937 751 1 | Gasket ring |
Загрузка ...
|
|
| 96 | 00 919 834 0 | Air bleed valve |
Загрузка ...
|
|
| 97 | 00 919 841 0 | Breather |
Загрузка ...
|
|
| 98 | 00 924 003 0 | Tube clip |
Загрузка ...
|
|
| 99 | 00 955 806 1 | Roller gear -below, cpl. |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
