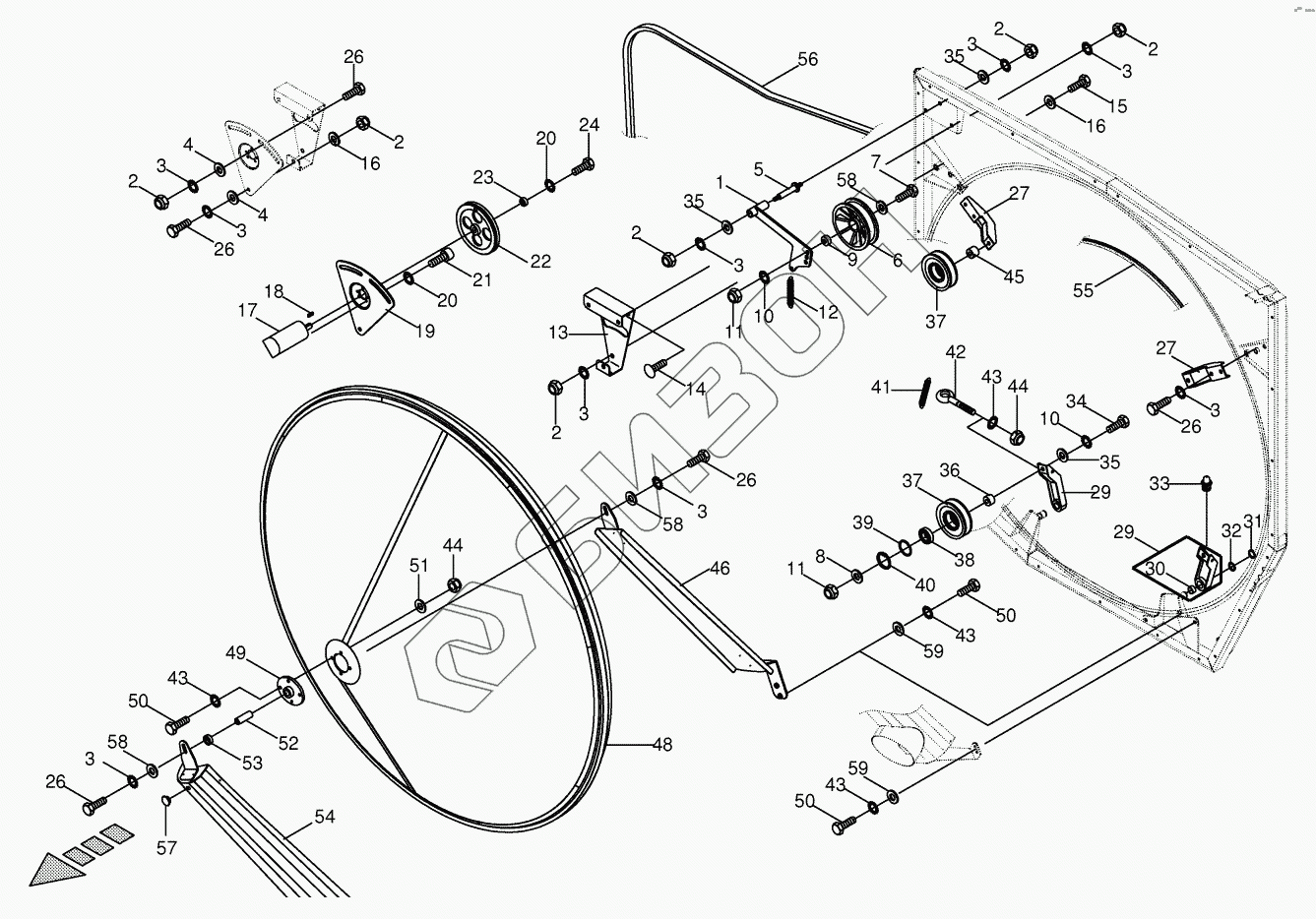

Графический каталог запасных частей к технике: KRONE BiG X 500. Sieve drum
1
2
2
2
2
2
2
3
3
3
3
3
3
3
3
3
4
4
5
6
7
8
9
10
10
11
11
12
13
14
15
16
16
17
18
19
20
20
21
22
23
24
26
26
26
26
26
27
27
29
29
30
31
32
33
34
35
35
35
36
37
37
38
39
40
41
42
43
43
43
43
44
44
45
46
48
49
50
50
50
51
52
53
54
55
56
57
58
58
58
59
59
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 20 020 178 0 | Tension arm |
Загрузка ...
|
|
| 2 | 00 908 758 0 | Locknut |
Загрузка ...
|
|
| 3 | 00 909 909 1 | Detent edged washer |
Загрузка ...
|
|
| 4 | 00 910 353 0 | Washer |
Загрузка ...
|
|
| 5 | 00 221 380 1 | Tensioner support |
Загрузка ...
|
|
| 6 | 00 922 300 0 | Jockey pulley |
Загрузка ...
|
|
| 7 | 00 900 304 1 | Hex head bolt |
Загрузка ...
|
|
| 8 | 00 910 320 0 | Washer |
Загрузка ...
|
|
| 9 | 00 278 010 0 | Bushing |
Загрузка ...
|
|
| 10 | 00 909 910 1 | Detent edged washer |
Загрузка ...
|
|
| 11 | 00 908 701 0 | Locknut |
Загрузка ...
|
|
| 12 | 00 270 283 1 | Tension spring |
Загрузка ...
|
|
| 13 | 20 020 179 2 | Engine holder |
Загрузка ...
|
|
| 14 | 00 905 252 1 | Coach bolt |
Загрузка ...
|
|
| 15 | 00 901 436 0 | Hex head bolt |
Загрузка ...
|
|
| 16 | 00 910 414 0 | Washer |
Загрузка ...
|
|
| 17 | 00 921 195 0 | Hydraulic motor |
Загрузка ...
|
|
| 18 | 00 915 027 0 | Fit-in key |
Загрузка ...
|
|
| 19 | 20 020 167 0 | Adjusting plate |
Загрузка ...
|
|
| 20 | 00 909 906 1 | Detent edged washer |
Загрузка ...
|
|
| 21 | 00 903 043 1 | Allen screw |
Загрузка ...
|
|
| 22 | 00 221 378 0 | V-belt pulley |
Загрузка ...
|
|
| 23 | 00 221 399 1 | End plate |
Загрузка ...
|
|
| 24 | 00 900 608 0 | Hex head bolt |
Загрузка ...
|
|
| 26 | 00 900 636 0 | Hex head bolt |
Загрузка ...
|
|
| 27 | 20 020 161 1 | Roll holder |
Загрузка ...
|
|
| 29 | 20 020 658 0 | Jockey pulley support |
Загрузка ...
|
|
| 30 | 00 934 921 0 | Bearing bush |
Загрузка ...
|
|
| 31 | 00 911 522 1 | Circlip |
Загрузка ...
|
|
| 32 | 00 910 718 1 | Supporting disc |
Загрузка ...
|
|
| 33 | 00 919 105 0 | Grease niple |
Загрузка ...
|
|
| 34 | 00 901 454 0 | Hex head bolt |
Загрузка ...
|
|
| 35 | 00 910 506 1 | Washer |
Загрузка ...
|
|
| 36 | 20 020 174 0 | Spacer bushing -short |
Загрузка ...
|
|
| 37 | 20 020 171 0 | Jockey pulley |
Загрузка ...
|
|
| 38 | 00 930 261 0 | Grooved ball bearing |
Загрузка ...
|
|
| 39 | 20 020 170 0 | Washer |
Загрузка ...
|
|
| 40 | 00 911 651 0 | Circlip |
Загрузка ...
|
|
| 41 | 00 940 453 0 | Tension spring |
Загрузка ...
|
|
| 42 | 00 280 400 2 | Eyebolt |
Загрузка ...
|
|
| 43 | 00 909 908 1 | Detent edged washer |
Загрузка ...
|
|
| 44 | 00 908 706 0 | Locknut |
Загрузка ...
|
|
| 45 | 20 020 175 0 | Spacer bushing -long |
Загрузка ...
|
|
| 46 | 20 020 126 0 | Pendular |
Загрузка ...
|
|
| 48 | 20 021 856 0 | Sieve drum |
Загрузка ...
|
|
| 49 | 00 934 026 0 | Flange bearing |
Загрузка ...
|
|
| 50 | 00 900 616 0 | Hex head bolt |
Загрузка ...
|
|
| 51 | 00 910 413 0 | Washer |
Загрузка ...
|
|
| 52 | 20 020 177 0 | Shaft |
Загрузка ...
|
|
| 53 | 20 020 176 0 | Spacer bushing |
Загрузка ...
|
|
| 54 | 20 020 137 0 | Suction |
Загрузка ...
|
|
| 55 | 20 021 045 0 | Rubber profile |
Загрузка ...
|
|
| 56 | 00 225 361 0 | Sieve drum belt |
Загрузка ...
|
|
| 57 | 00 925 044 0 | Sealing plug |
Загрузка ...
|
|
| 58 | 00 910 361 1 | Washer |
Загрузка ...
|
|
| 59 | 00 910 603 0 | Washer |
Загрузка ...
|
